酒水包装用带螺纹卡扣塑料瓶口结构

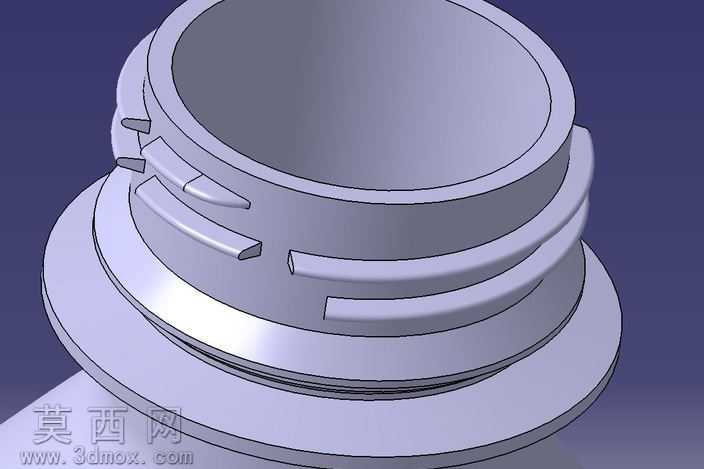

本作品为酒水类塑料瓶的瓶口部位三维建模成果，建模阶段围绕瓶口的密封配合、瓶盖锁附两大核心功能展开结构设计。建模过程中首先确定瓶口的基准同轴度参数，以中心轴线为全局基准搭建整体轮廓，先绘制瓶口的主体回转截面，通过回转特征生成瓶口的基础筒体结构，筒体壁厚均匀过渡，靠近瓶口顶端的位置做了加厚处理，避免灌装、封盖过程中出现受力变形的问题。在筒体外侧依次设计多道梯形螺纹结构，螺纹的牙距、牙高均参考通用酒水塑料瓶盖的配合标准设置，螺纹收尾处做了平滑的斜角过渡，既能够保证瓶盖旋合过程顺畅无卡顿，也可以避免螺纹末端出现应力集中导致的结构开裂。在螺纹上方的位置均匀分布了多个凸起的卡扣结构，卡扣的导向面做了15度的斜角设计，卡扣的锁止面为垂直于轴线的平面，能够在瓶盖旋合到位后提供可靠的轴向锁止力，防止运输、存储过程中瓶盖受内压或外力作用出现松脱漏液的问题。瓶口最外侧设计有一圈向外延伸的法兰凸缘，凸缘的厚度均匀，边缘做了圆角钝化处理，既可以作为瓶口与瓶身主体连接的定位结构，也能够在灌装生产线的输送过程中提供稳定的支撑定位面。材质设置阶段，为模型赋予了食品级PET塑料材质，调整材质的漫反射、高光参数还原透明塑料的半通透质感，同时添加了轻微的磨砂粗糙度参数，模拟实际注塑生产后塑料件的表面质感，避免渲染效果过于光滑失真。渲染阶段采用柔和的侧上方主光源搭配底部补光，清晰呈现螺纹、卡扣结构的凹凸细节，通过光影对比突出各结构的尺寸过渡关系，整体建模严格遵循注塑件的生产工艺要求，所有结构的拔模角度均控制在合理范围内，没有出现倒扣、壁厚突变等不符合注塑生产要求的结构，能够直接用于后续的模具设计、瓶盖配合验证以及生产工艺仿真环节，可适配多数常规酒水类塑料瓶的瓶口密封、锁盖需求。
