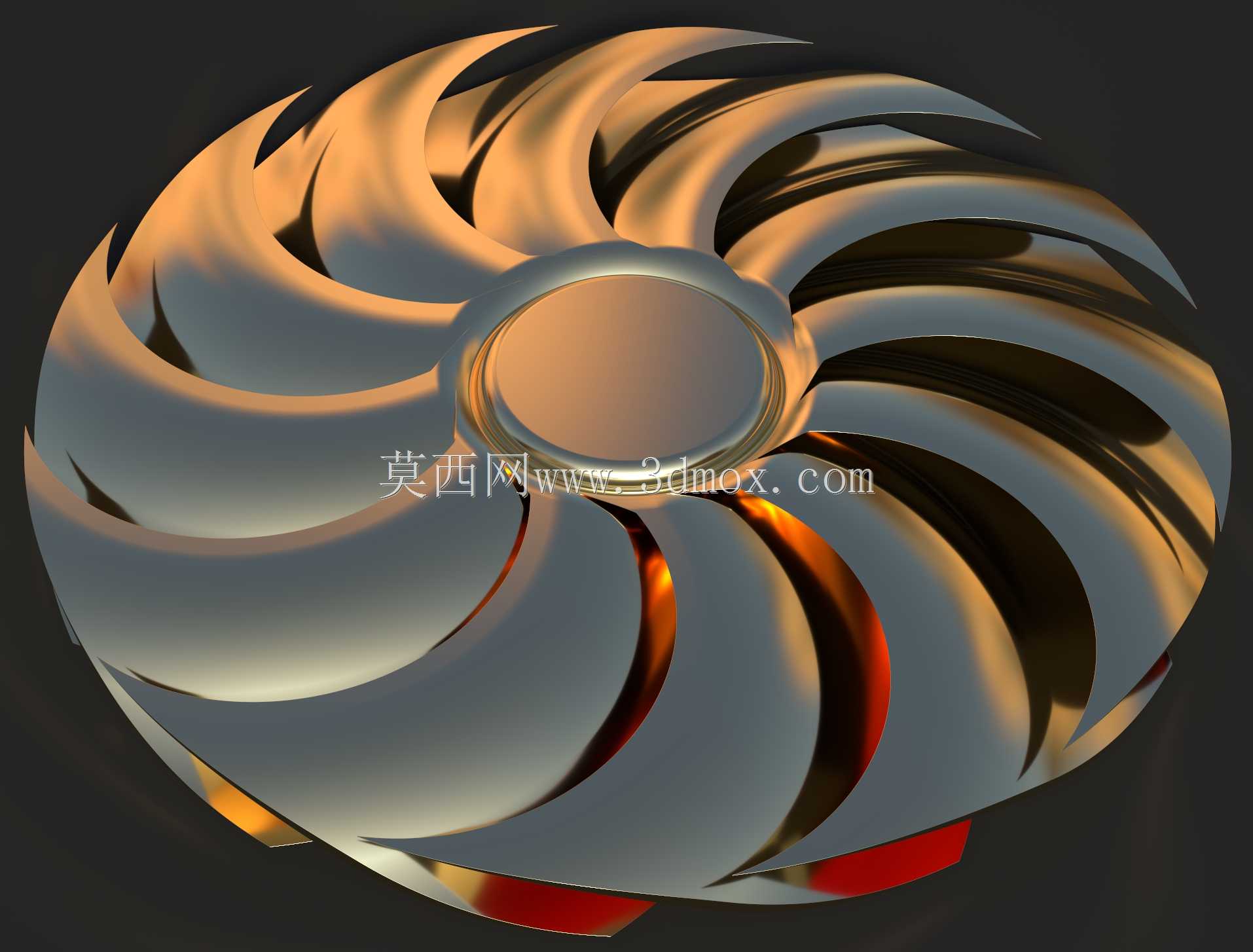

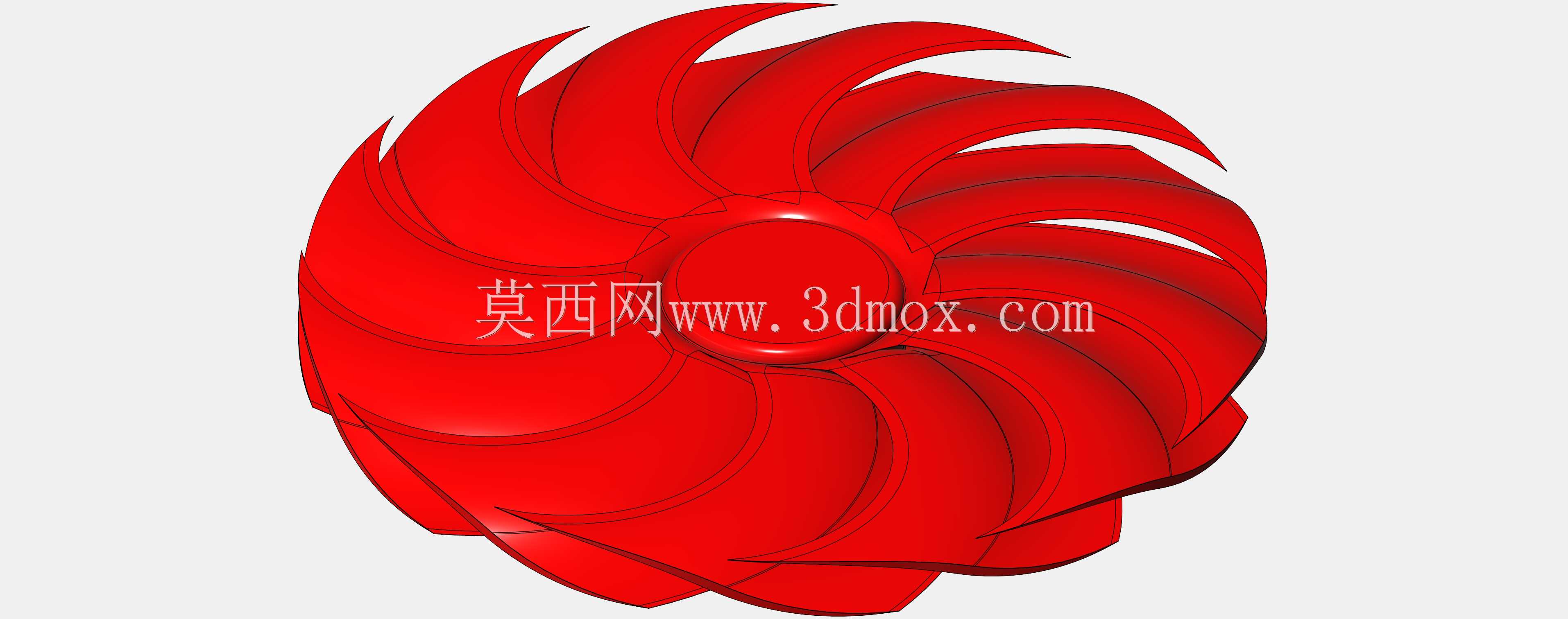

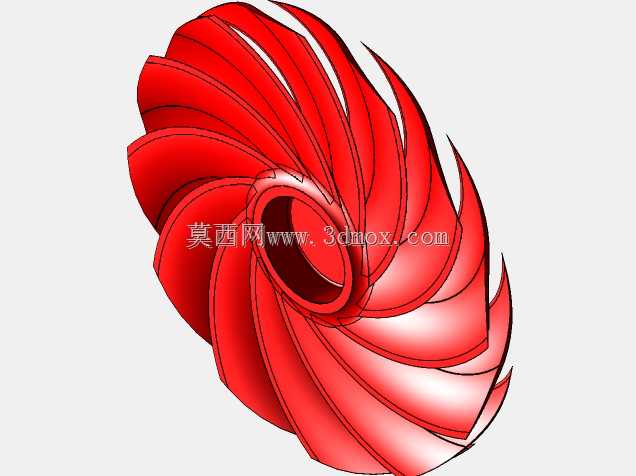

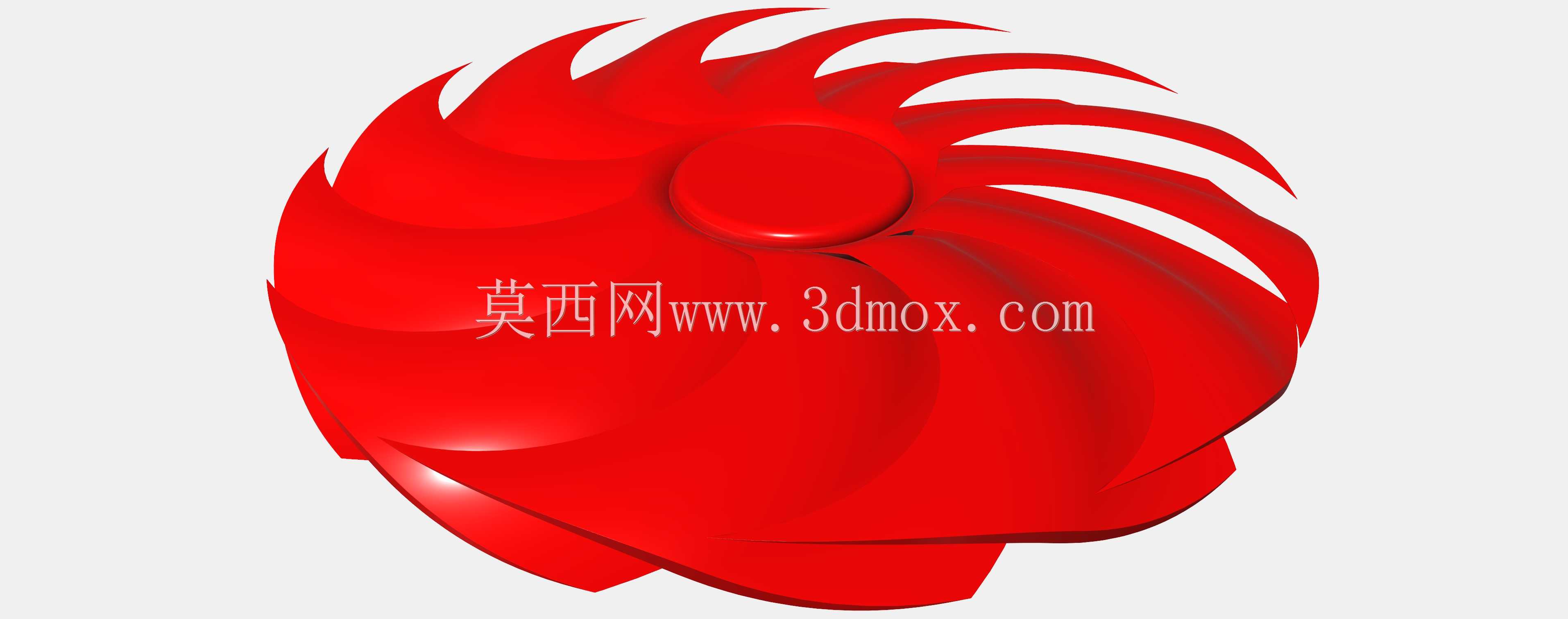

GPU冷却用弯掠式离心散热扇叶结构

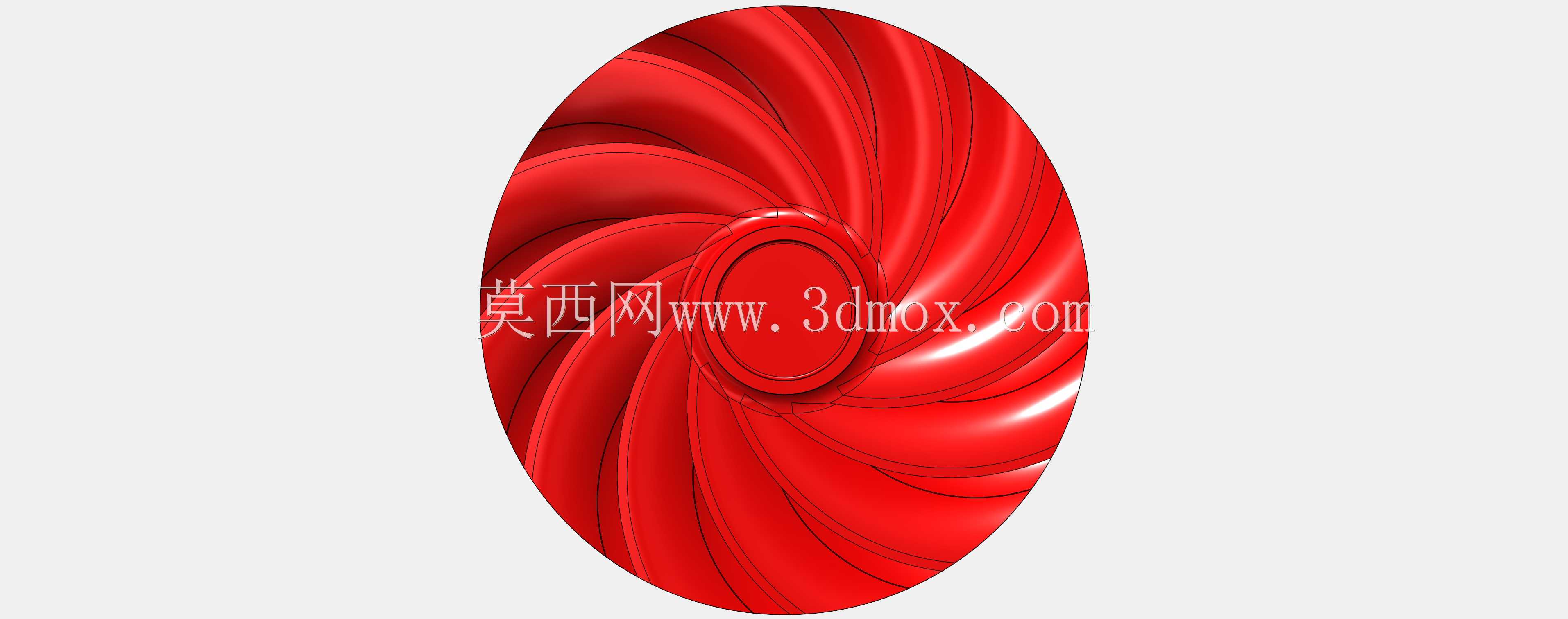

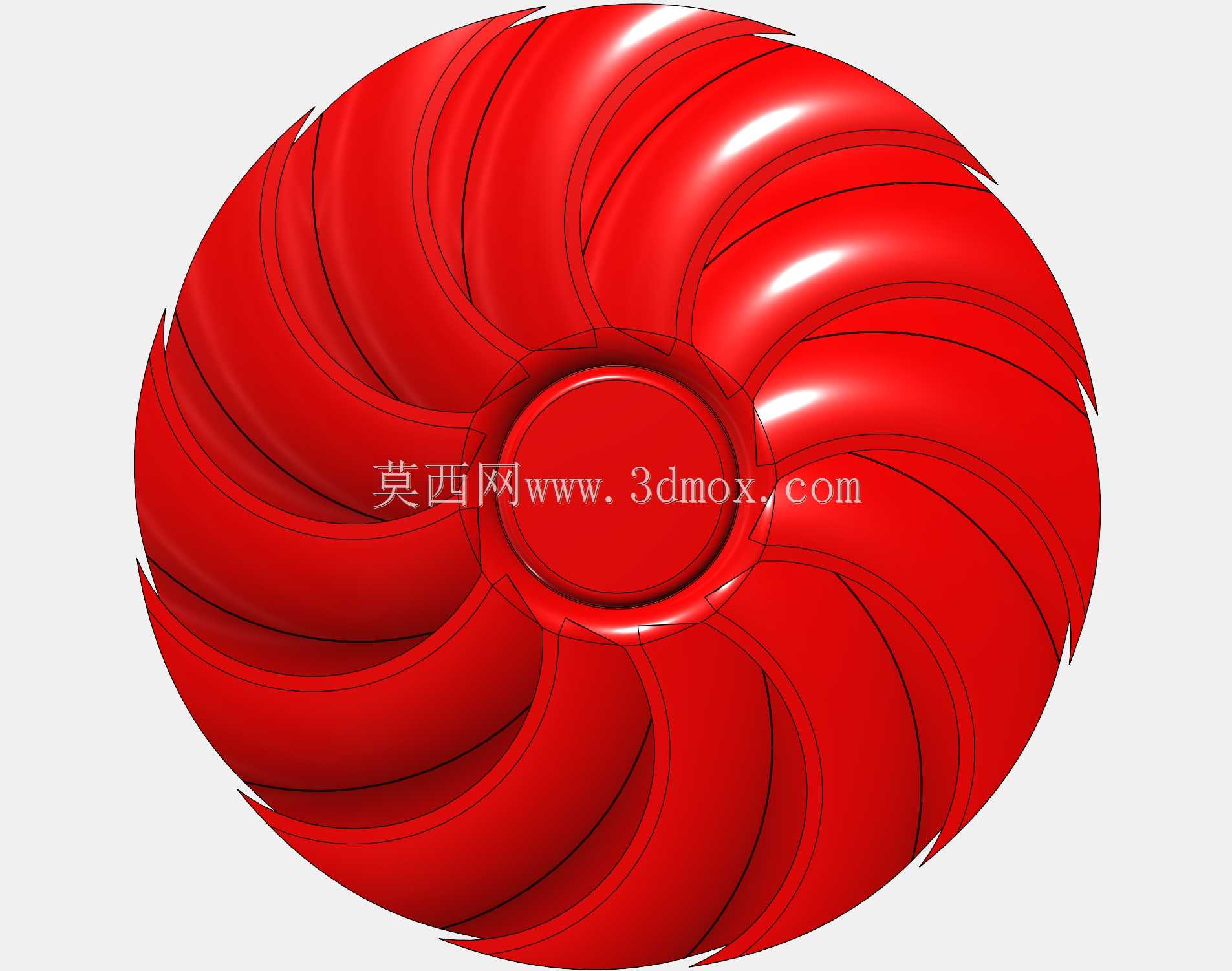

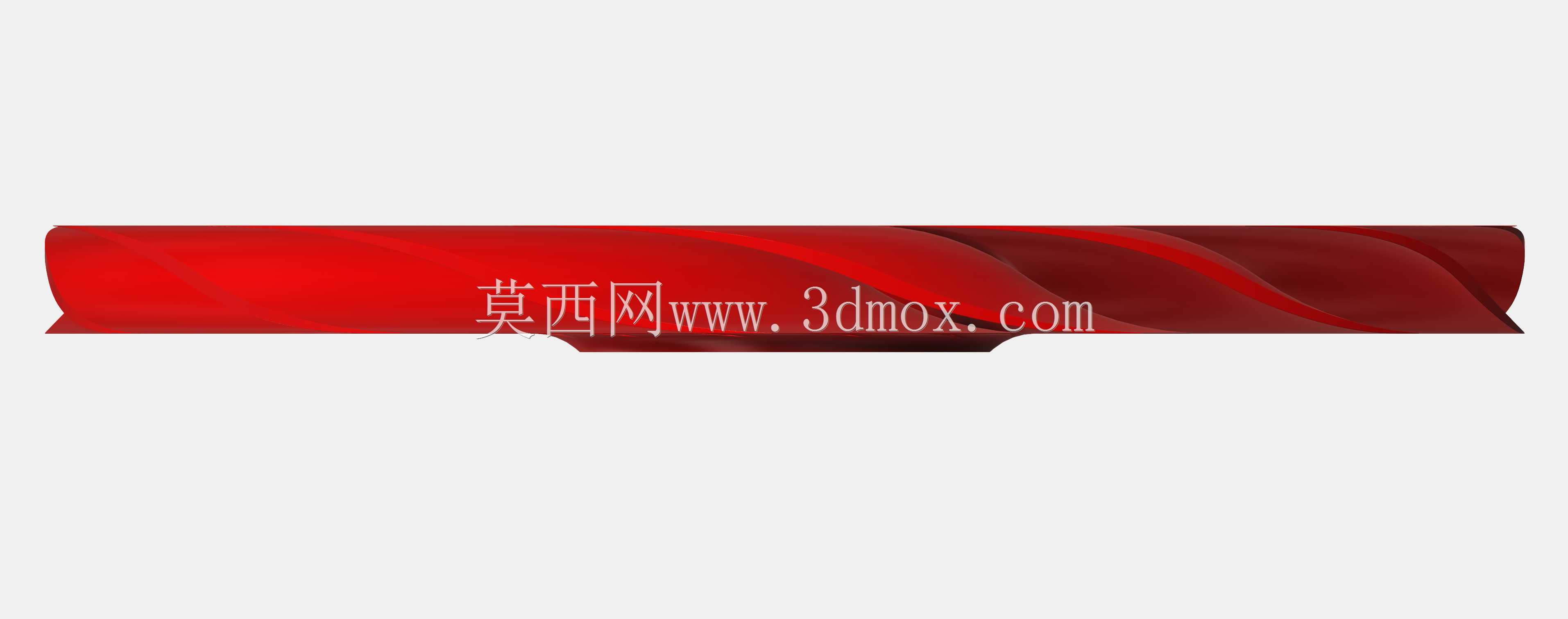

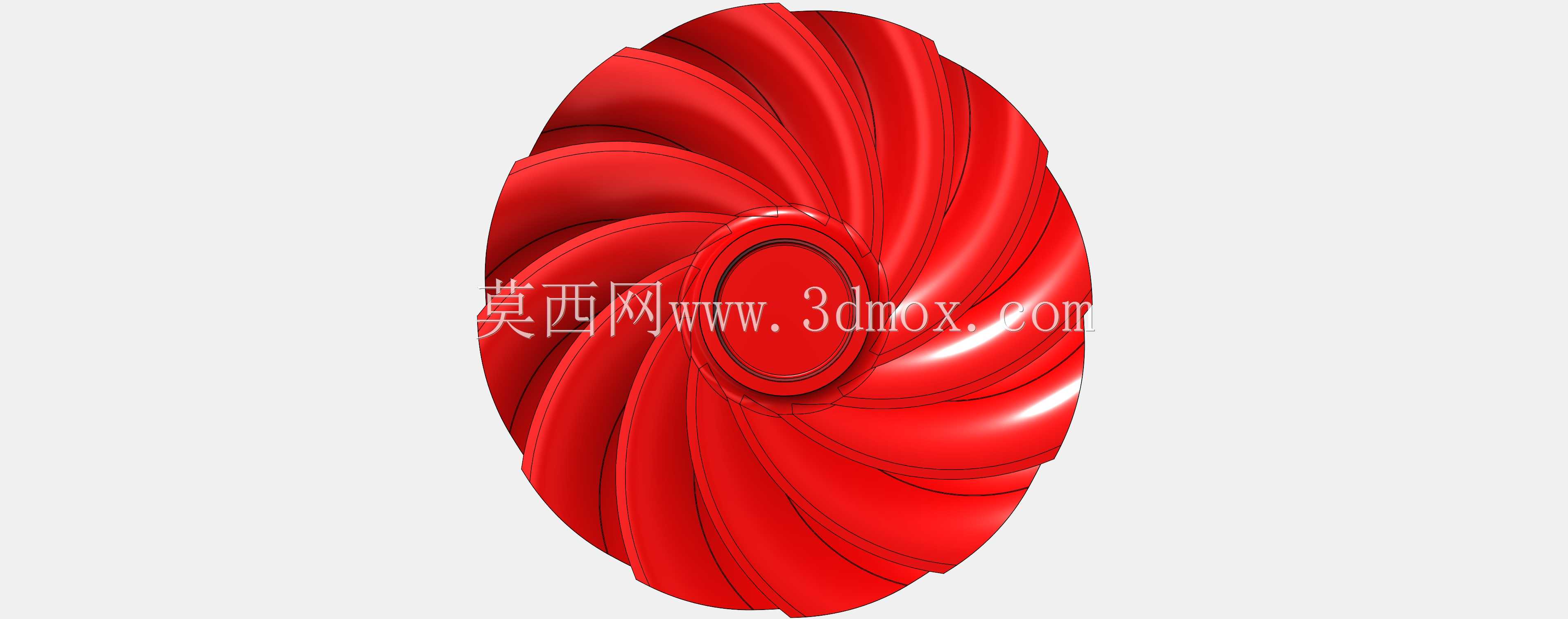

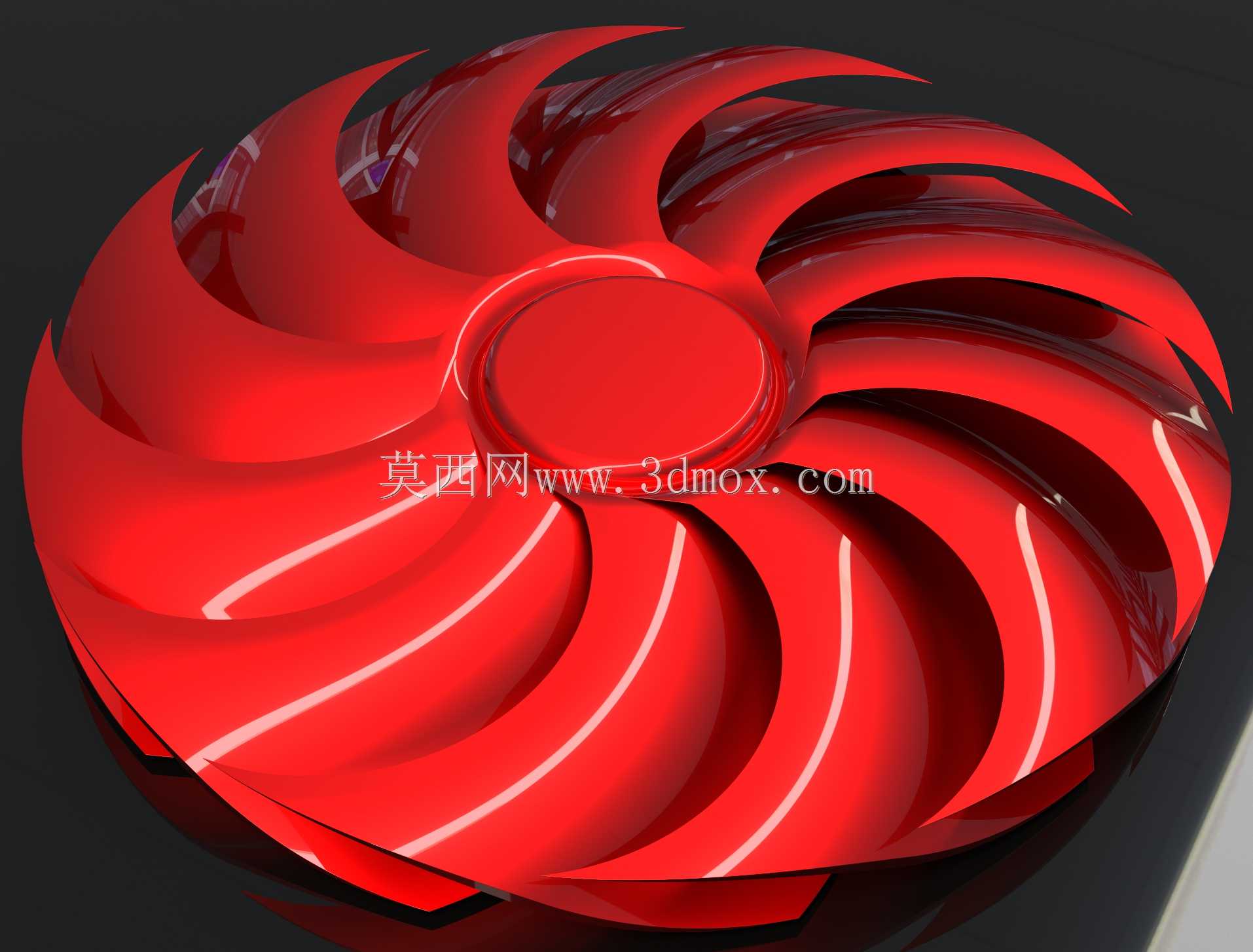

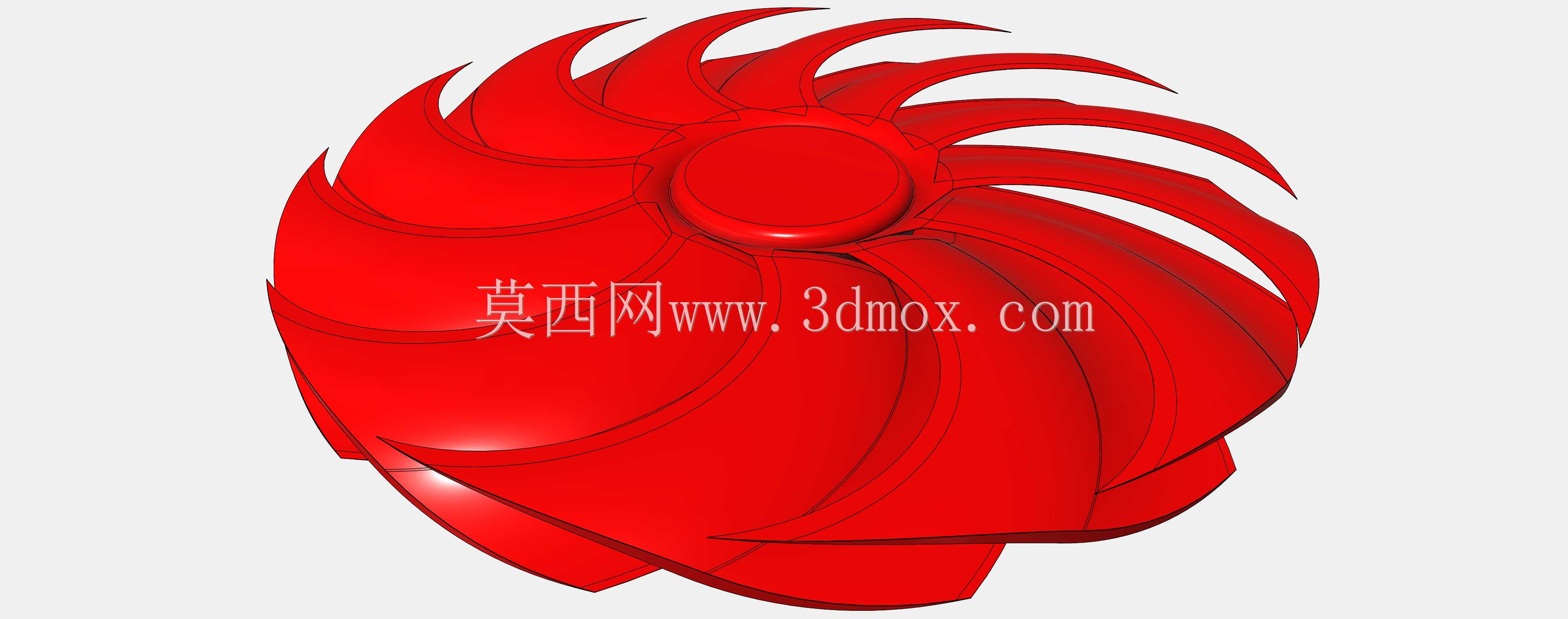

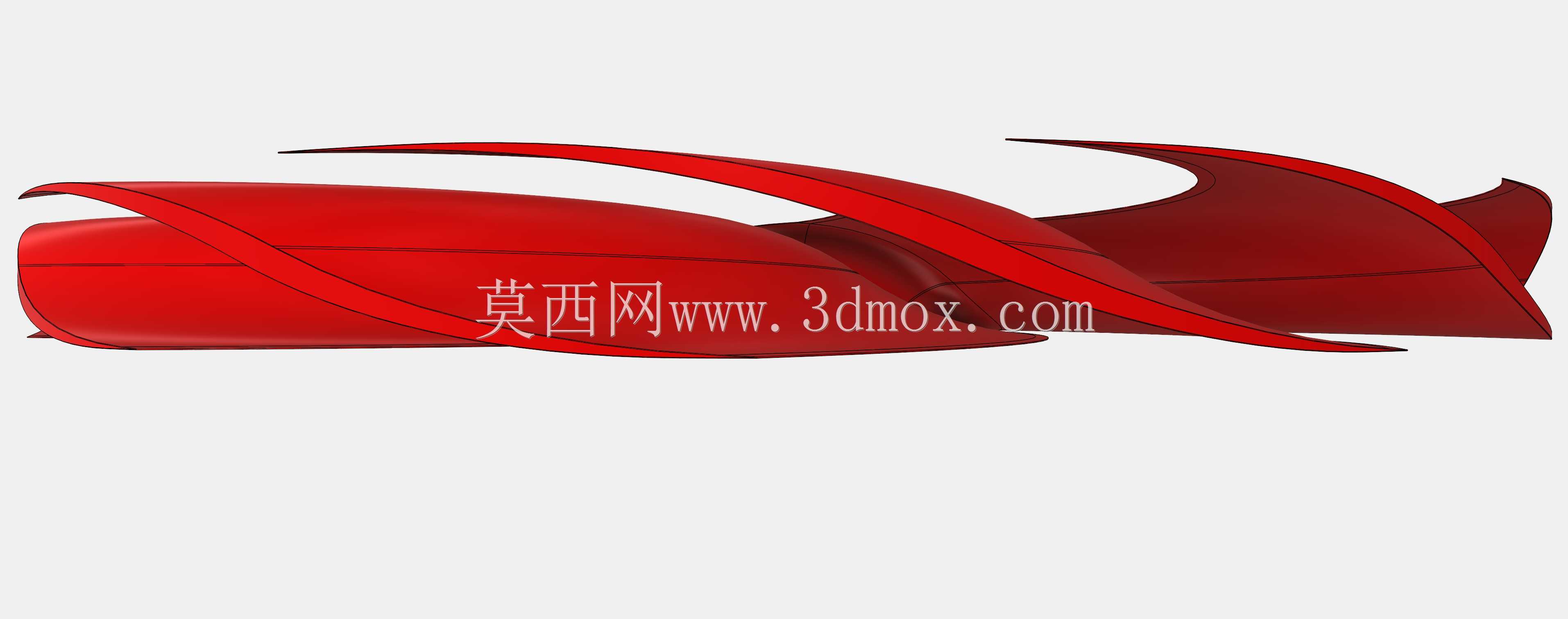

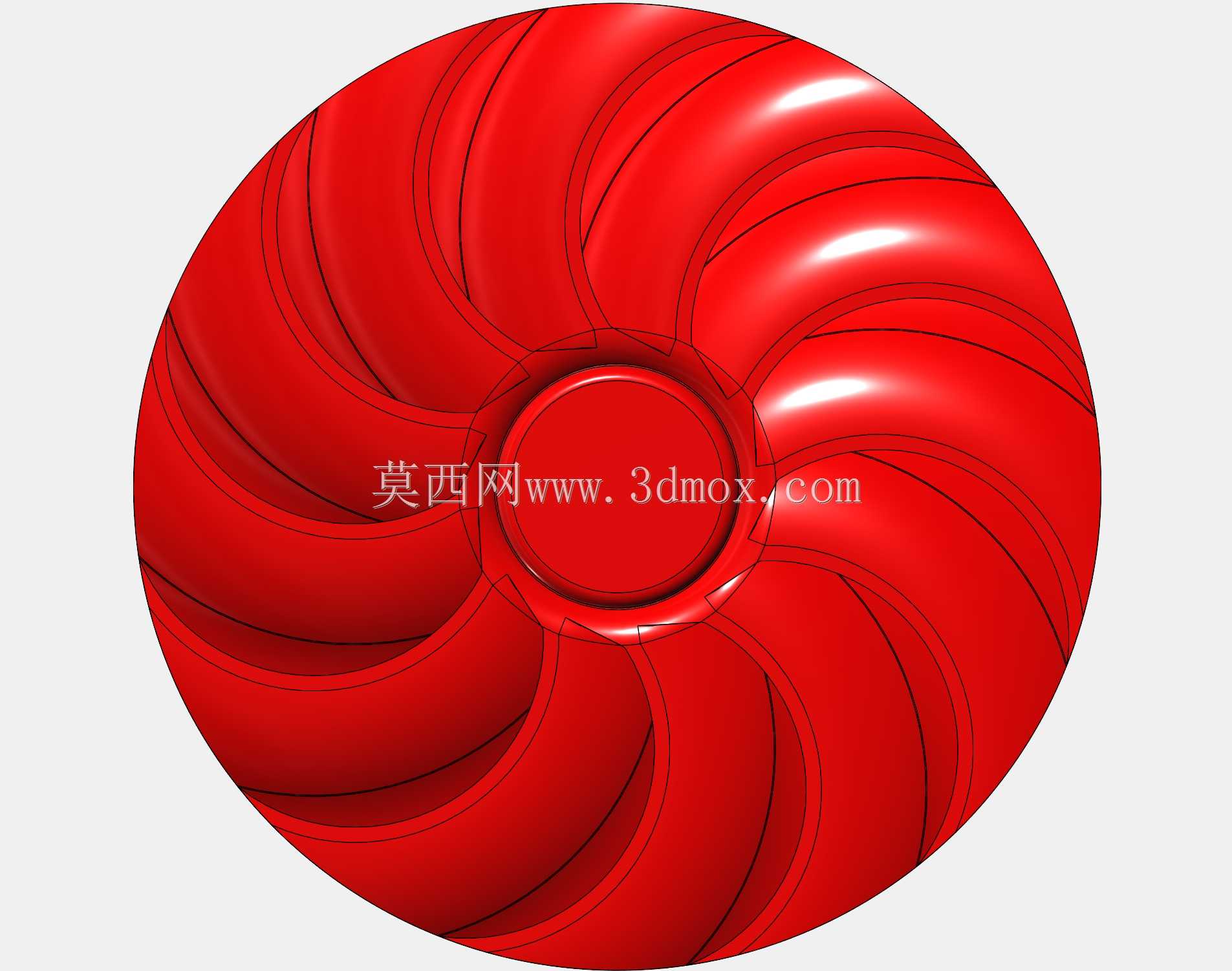

该扇叶为图形处理器散热系统的核心气动部件，主要适配台式机独立显卡、工业级GPU计算卡的风冷散热模组，也可拓展用于紧凑型ITX机箱辅助散热、嵌入式工控板主动冷却等对空间占用、风压输出有严苛要求的场景。实际运行中，扇叶随电机高速旋转，在中心轮毂区域形成负压区，将GPU核心传导至散热鳍片的热空气沿径向甩出，配合散热鳍片的流道设计完成热交换，直接决定散热模组的风量输出、风压储备与运行噪音水平。设计阶段采用逆旋转方向扫掠的叶片构型，叶片从轮毂连接处向外缘延伸过程中，沿旋转反方向平滑弯曲，同时叶片型面从外缘向中心轮毂方向做下弯处理，这种构型能够有效抑制叶片表面的气流分离，降低叶道内的涡流损耗，相比直叶片径向扇叶，相同转速下可提升12%左右的静压输出，同时削弱叶片通过频率对应的气动噪音，避免高转速下出现尖锐的风切声。叶片前缘做了小圆角钝化处理，可降低来流冲击造成的能量损失，尾缘做了薄化切边，减少气流脱离叶片时的尾迹涡尺度，进一步优化流场均匀性。安装边界上，扇叶中心设置与电机轴匹配的定位轮毂，轮毂端面预留粘接或卡扣固定的配合位，可直接适配常用的4010、4020规格散热风扇的无刷外转子电机，扇叶整体外径控制在对应风扇框架的内径范围内，叶片外缘与风扇内壁的间隙控制在0.8-1.2mm，既避免旋转过程中出现刮蹭，又能减少间隙处的气流回流损失。叶片数量经过气动匹配优化，多叶片布局能够在相同转速下输出更连续的气流，降低气流脉动带来的振动，扇叶整体做等强度设计，从轮毂到外缘的叶片厚度平滑过渡，保证高速旋转下的结构强度，避免长期运行出现叶片形变或断裂问题。实际选型匹配时，可根据目标散热功耗调整叶片的弯掠角度与安装角，针对高功耗GPU场景可适当增大叶片安装角提升风压，针对低噪音需求场景可适当减小安装角降低转速需求，该结构的曲面设计可直接通过注塑工艺量产，材料选用常用的PBT或ABS工程塑料即可满足强度与耐温要求，无需额外做表面处理即可满足批量生产的工艺要求。
