皮带驱动胡萝卜分拣输送机构设计

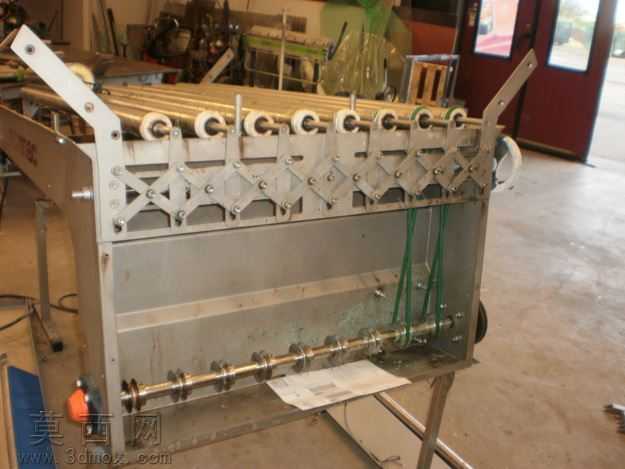

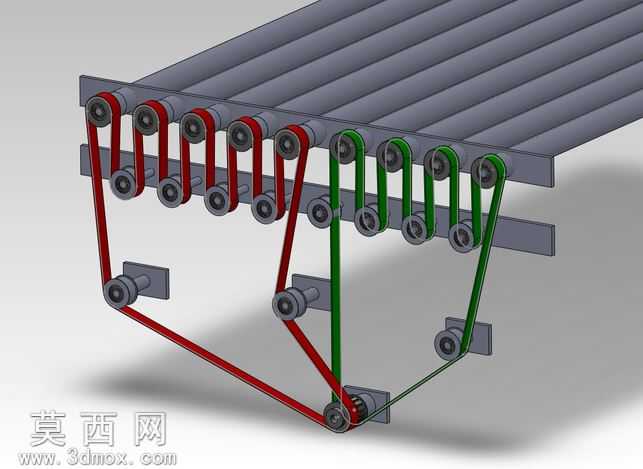

本模型为皮带驱动的胡萝卜分拣输送应用机构，采用三维参数化建模方式完成整体结构搭建，建模过程中对每一处传动部件、支撑构件都进行了精准的尺寸约束与装配定位，确保各运动部件之间不存在干涉问题，可完整还原机构的实际运行逻辑。模型整体以平行排布的辊轴作为物料承载基础，多组平行辊轴沿输送方向等距布置，为胡萝卜类长条形农产品提供稳定的承托输送面，辊轴端部配套安装同步带轮，通过两组不同走向的环形皮带实现动力的分流传递，其中红色皮带组负责前段辊轴的同步驱动，绿色皮带组负责后段辊轴的差速或分路驱动，两组皮带通过底部的张紧轮、导向轮完成路径规划，张紧轮采用偏心可调的安装结构，可在实际装配中调整皮带张紧度，避免传动过程中出现打滑、跳齿问题。建模时对皮带材质进行了仿真设置，选用橡胶类材质赋予皮带表面哑光带细微纹理的视觉效果，金属辊轴、带轮、安装支架则赋予金属哑光漆材质，区分不同构件的材质属性，渲染阶段采用柔和的工业展示光源，从斜上方投射光线，清晰呈现皮带的绕线路径与各带轮的啮合位置，同时保留构件边缘的细微倒角细节，让整体模型更具真实感。设计思路围绕胡萝卜分拣的实际工况展开，传统单皮带输送难以实现分拣段的差速输送或分路导向，本结构通过分组皮带驱动的方式，可在不同输送段实现不同的辊轴转速，配合分拣执行机构即可完成胡萝卜的大小、品级分流，所有安装支架都采用侧装式固定结构，可直接适配现有输送线的机架安装位，底部的导向轮组采用悬臂式安装，预留了足够的维护调整空间，无需拆解整体输送架即可完成皮带的更换与张紧度调整，整体结构紧凑，传动路径清晰，可直接作为农产品分拣输送线的动力传动模块参考，也可根据实际输送物料的尺寸、重量调整辊轴间距与皮带型号，适配不同的果蔬分拣输送场景。
