3马力台式小型木工圆锯机结构模型

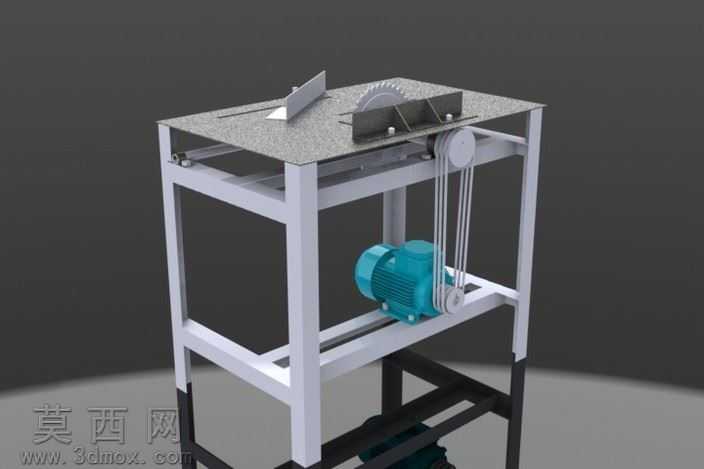

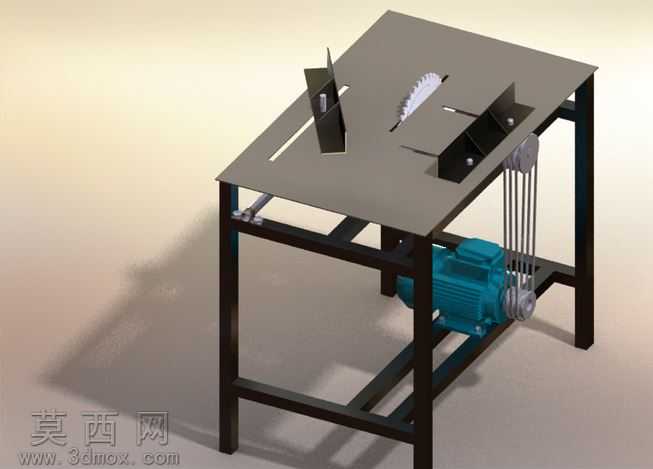

本模型为3马力台式小型木工圆锯机的完整三维结构模型，采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配尺寸进行1:1还原，可直接用于结构验证、装配干涉检查以及后续的工程图导出工作。建模过程中首先从整体机架开始搭建，采用方管焊接式框架结构作为设备的承载主体，机架底部预留电机安装位，上部为平整的钢板工作台面，工作台面预先开设锯片伸出槽、靠模调节滑槽等功能性槽位，所有槽位的尺寸、位置均经过反复校核，保证与后续装配的锯切组件、定位组件完全匹配。传动部分采用三角带传动结构，建模时还原了带轮的轮槽结构、多根三角带的排布方式，电机选用3马力异步电动机模型，完整还原了电机的散热筋、接线盒、输出轴端盖等细节结构，电机通过可调节的安装板固定在机架下层横梁上，可通过调整安装板位置实现三角带张紧度的调节，该结构在模型中通过装配约束实现了活动范围的模拟。锯切组件部分包含锯片主轴、轴承座、防护罩、角度调节靠板等结构，其中角度靠板可绕固定轴转动，实现不同角度的木料斜切需求，靠板上设置有锁紧结构，可在调整到目标角度后完成固定；锯片防护罩采用半包围结构，可在锯切过程中遮挡飞溅的木屑，同时避免操作人员误触高速转动的锯片。工作台左侧设置有纵向定位挡板，可沿工作台的滑槽前后滑动，适配不同宽度木料的直切需求。渲染阶段采用金属材质模拟机架方管、钢板工作台、带轮、紧固件等金属零部件，其中机架部分做了哑光黑漆材质处理，工作台面采用磨砂钢板材质，电机部分还原了工业蓝漆的金属质感，三角带采用黑色橡胶材质，锯片采用亮面金属材质并做了锯齿细节的刻画，整体渲染效果贴近真实工业设备的视觉质感。整个模型的装配层级清晰，从总装到子装配体再到单个零件的逻辑关系明确，所有配合关系均按照实际装配关系添加，可实现传动部分的运动模拟，直观展示电机带动带轮、最终驱动锯片转动的完整传动过程，能够帮助使用者快速理解该款小型台式圆锯的结构原理与装配逻辑，也可作为同类小型木工加工设备设计的参考蓝本。
