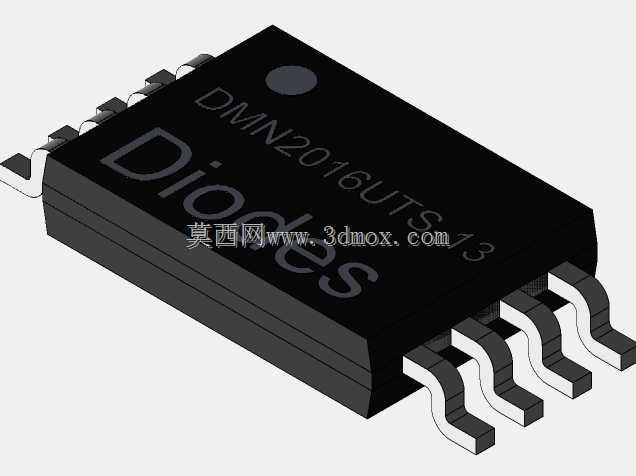

双N沟道增强型MOSFET贴片元件结构

在消费类电子电源管理、工业控制板卡信号切换、小型电机驱动回路的设计场景中，这类双N沟道增强型MOSFET是板级功率回路里的核心器件，常被用于负载开关、同步整流、直流电机正反转驱动等位置，承担回路通断控制、小功率信号放大的功能。这款贴片封装的器件采用小外形宽体SOP类封装设计，引脚采用鸥翼型成型结构，在建模过程中需要严格匹配引脚的共面度参数，确保回流焊过程中每个引脚都能与PCB焊盘充分接触，避免虚焊、立碑等焊接缺陷。从安装边界来看，器件本体的长宽尺寸适配常规0.65mm引脚间距的焊盘布局，本体厚度控制在标准贴片料的常规范围内，不会在高密度贴装场景中与周边阻容器件产生高度干涉，设计时预留的引脚成型弧度，既可以抵消焊接过程中热胀冷缩产生的应力，也能在返修时方便烙铁接触引脚完成拆换。器件本体的丝印标识区域做了平整化处理，对应生产环节的激光打标工位，能够清晰标注型号、极性点、生产批次信息，其中一角的圆形极性标记是SMT贴装过程中的视觉定位基准，建模时还原该特征可以帮助贴片程序编写人员快速确认器件方向，避免贴装反向导致的回路烧毁问题。从功能特性上看，双沟道的集成设计可以在单封装内集成两个独立的N沟道MOS管，相比两颗独立分立器件能够节省近40%的PCB板上占用面积，适合在空间受限的便携设备主板中使用，建模时还原的引脚间距、本体拔模斜度、引脚根部的塑封包裹结构，都完全匹配实际量产器件的尺寸公差，结构设计人员在进行PCB布局、板卡堆叠设计时，可以直接调用该模型进行干涉检查，不需要额外测量实物尺寸调整封装库。在散热设计层面，器件塑封本体的背部平整面可以在高负载应用场景中贴合导热垫连接PCB散热铜皮，建模时保留的本体平面度特征，能够帮助热设计人员准确计算导热路径的接触热阻，优化板卡的散热方案，避免器件长时间工作在过温状态下出现性能衰减。
