VEX机器人用微型PC固定安装夹结构

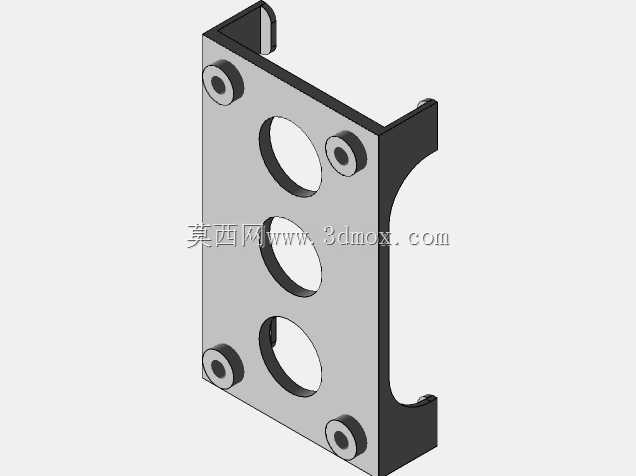

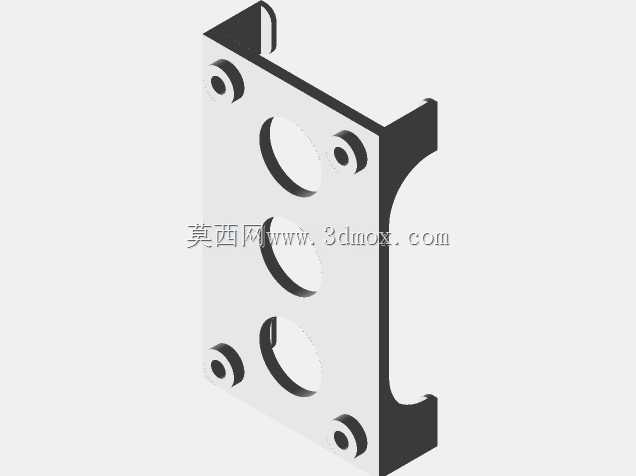

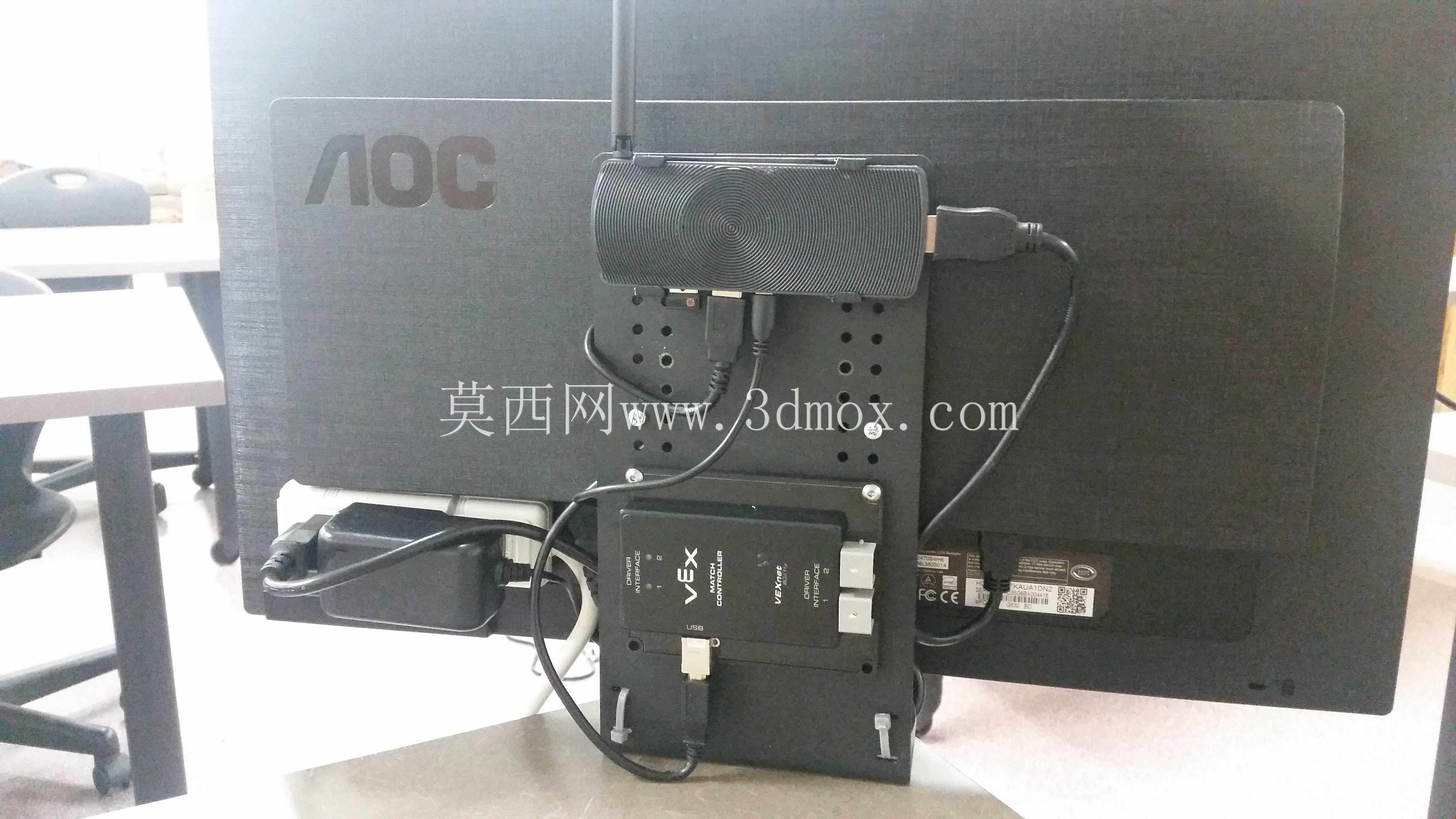

这款安装夹的核心使用场景是VEX机器人竞赛现场的设备挂载，主要解决Azulle Access Plus Stick微型PC在机器人本体上的固定问题，避免赛事过程中设备因机器人快速移动、急停转向、碰撞产生的位移、脱落问题。从结构设计来看，整体采用L型折弯的板式结构，主体安装面预留了四个沉头安装孔，孔位完全匹配VEX铝型材的标准孔距，可直接通过配套螺丝固定在机器人的铝型材框架上，不需要额外加工转接件，能大幅减少现场调试的装配时间。安装面开设的三个大尺寸镂空圆孔，一方面是为了降低夹体自身重量，减少机器人的负载占比，毕竟VEX竞赛对整机重量有严格的限制，每一个结构件的减重都能给动力、执行机构留出更多重量余量；另一方面这些镂空位置刚好对准微型PC的散热区域，能避免夹体遮挡设备散热风道，保证长时间运行时的散热效率，防止赛事过程中设备因过热出现宕机问题。侧边的折弯挡边做了内凹的圆弧避让设计，刚好贴合Stick型微型PC的圆柱侧边轮廓，不会挤压到设备侧面的接口，同时折弯边的上下两端做了小的延伸卡扣结构，能卡住PC的上下端面，限制设备沿长度方向的窜动，不需要额外绑带或者粘胶就能实现可靠固定。设计阶段充分考虑了安装边界，夹体的整体厚度控制在2mm以内，折弯边的高度刚好和微型PC的厚度匹配，安装后不会突出PC表面过多，避免和机器人上的其他结构、运动部件产生干涉。沉头孔的深度经过精确计算，螺丝锁紧后头部完全沉入夹体表面，不会出现凸起刮蹭线材或者其他零件的问题。夹体的边缘都做了小圆角处理，没有尖锐的毛刺棱角，装配时不会划伤操作人员，也不会磨损PC的外壳表面。实际使用时，只需要先把夹体固定在机器人框架的预留位置，再将微型PC顺着挡边的导向推入夹体，就能完成安装，拆卸时也只需要轻轻拨开上端的卡扣就能取出设备，调试阶段反复拆装也不会出现结构松动或者夹持力下降的问题。这种结构除了竞赛场景外，也可以用在各类小型嵌入式设备、迷你主机的固定场景中，只要安装孔位匹配，就能实现快速可靠的设备挂载，结构简单可靠，没有多余的复杂零件，加工难度低，采用3D打印或者钣金加工都能快速制作出成品，适配不同的加工条件。
