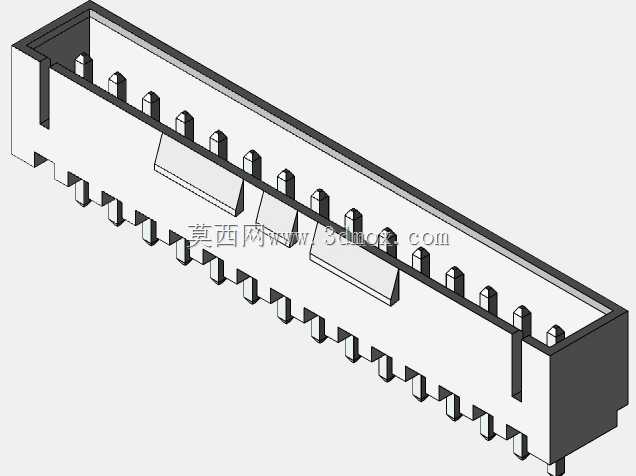

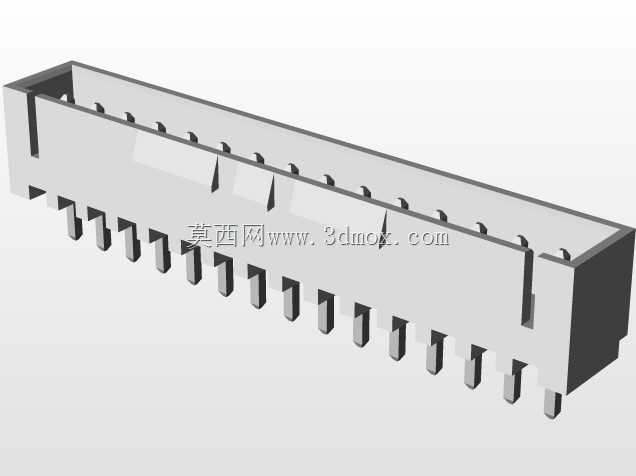

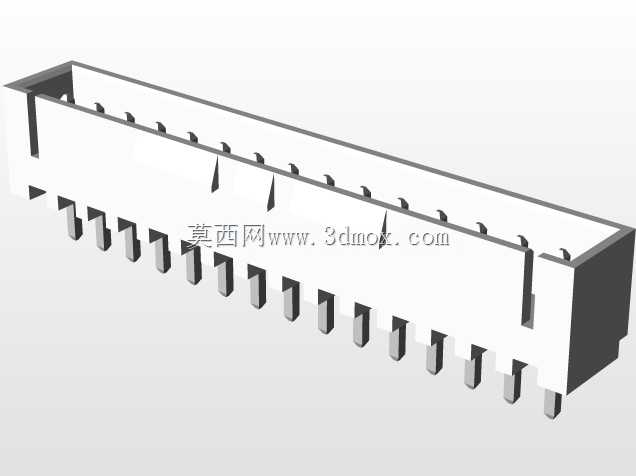

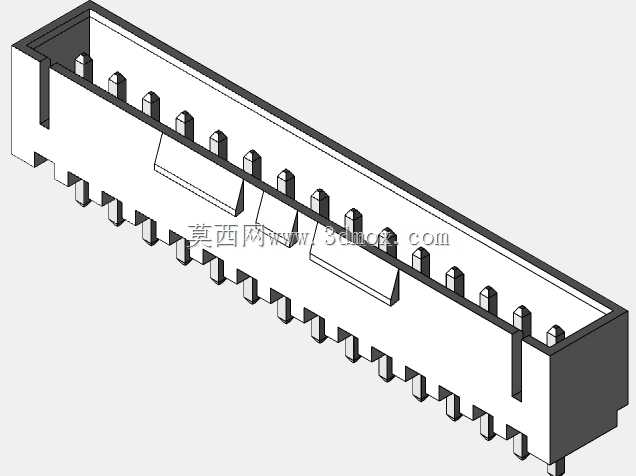

15针2.5mm节距THT公接插件结构设计

这款直插式公接插件主要面向板端信号连接场景，在工业控制板卡、消费电子主控板、小型传感设备的内部线路互联中应用广泛，承担多通道低压信号的稳定传输作用，适配常规波峰焊生产工艺，可直接在PCB布局阶段完成对应封装匹配，无需额外定制安装结构。从功能特性来看，该接插件采用15位针芯排布，2.5mm的标准节距符合行业通用接插件间距规范，能够兼容同规格母座的对插需求，针体采用直插THT设计，插装后焊脚穿过PCB板孔，经波峰焊固定后可获得比表贴器件更优的机械抗拉强度，适合存在轻微振动的设备内部连接场景，避免长期使用后出现针脚虚接、脱落的问题。接插件本体的绝缘基座采用长条形槽式结构，两侧设置有对位导向边，对插时可引导母座沿正确方向滑入，避免插歪导致针芯弯折，基座上的每一个针位都设置有独立的隔槽，防止相邻针脚之间出现爬电、短接问题，即使在多通道信号并行传输时也能保证信号间的绝缘隔离。设计过程中优先考虑了量产加工的工艺可行性，绝缘基座的脱模斜度控制在合理范围，针体与基座的嵌装结构做了防退设计，确保注塑嵌件工序中针体不会出现偏移、浮高问题，基座底部的焊脚伸出长度严格匹配常规1.6mm板厚的PCB焊接要求，焊脚末端做了轻微收径处理，方便插件工序中快速对准板孔，提升产线插件效率。外形尺寸方面，接插件整体长度39.9mm，宽度5.8mm，本体高度7mm，安装时仅需在PCB上对应排布15个直径适配的通孔，接插件两侧预留0.8mm的操作空间即可完成对插动作，不会占用过多板上布局空间，适合在板卡空间紧张的紧凑型设备中使用。基座外侧的定位凸台可与PCB上的定位孔配合，过炉时能够防止接插件受焊锡张力影响出现偏移，保证焊接后的位置精度，针体的接触段采用了适配母座弹片的尺寸公差，对插后保持合适的接触正压力，既不会出现插拔力过大导致操作困难，也不会因接触压力不足导致接触电阻过大影响信号传输。在实际选型应用中，该款接插件可替代同规格的其他品牌同参数产品，三维模型可直接导入结构设计软件中完成板卡布局干涉检查，提前验证接插件与周边元器件的空间距离，避免打样后出现装配干涉问题，减少样机迭代次数。
