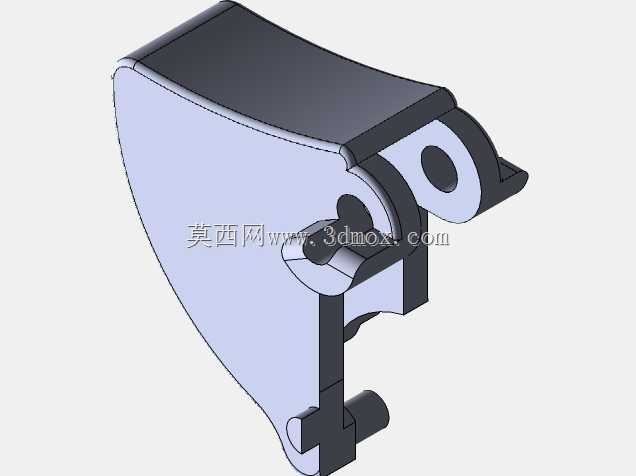

XBOX360手柄RT触发按键结构件

该结构件为游戏手柄右侧RT扳机按键的核心承载部件，主要应用于有线及无线XBOX360游戏手柄的操控输入模组中，是手柄实现线性按压触发功能的关键传动零件。日常使用场景下，玩家通过手指按压该部件带动内部电位器转动，将按压力度、行程转化为电信号传递给手柄主控板，实现赛车类游戏的油门控制、射击类游戏的扳机蓄力、动作类游戏的技能蓄力等核心操控功能，其结构合理性直接决定手柄按键的按压手感、回位速度与长期使用的耐用性。

从功能特性来看，该部件采用一体化悬臂式结构设计，上部弧形曲面完全贴合人体手指指腹的自然弧度，按压时受力均匀，长时间操作不易产生指部疲劳；侧部设置的两组同轴铰接孔用于与手柄中壳的定位转轴配合，作为扳机摆动的旋转支点，孔位同轴度公差控制在0.02mm以内，避免按压过程中出现卡滞、晃动感；下部延伸的拨杆结构用于与电位器转动端、硅胶回弹垫接触，按压时带动电位器同步转动实现信号输出，松开后依靠硅胶垫的弹力实现扳机自动回位。设计阶段特意将铰接部位做了加厚处理，同时在应力集中的弯折位置设置了过渡圆角，抵消玩家高频按压带来的交变应力，避免长期使用后出现结构断裂问题。

设计思路上优先平衡了按压手感与结构强度的关系，整体壁厚控制在1.8-2.5mm区间，既保证零件成型后的刚性，避免按压时出现结构形变导致的手感虚位，又不会因壁厚过大增加不必要的重量，影响手柄整体配重。零件安装时完全嵌入手柄中壳的预留腔体内，铰接孔与壳体内置转轴采用间隙配合，单边间隙控制在0.05mm，既保证转动顺畅无卡顿，又不会出现过大的装配间隙导致扳机晃动；下部拨杆与电位器的接触位置预留了0.1mm的预压行程，保证装配后扳机初始位置无虚位，轻触即可触发信号输入。需要注意的是，该结构件上预留的3mm直径安装孔若用于固定附属导电胶件，孔径偏小，实际生产装配时可根据选用的导电胶定位柱尺寸适当调整孔径，避免装配时出现压装困难或者定位柱断裂的问题。零件整体外形适配XBOX360手柄的原有壳体轮廓，安装后与手柄外壳的曲面齐平，边缘间隙控制在0.1mm以内，不会出现突出壳体或者缝隙过大的问题，保证手柄外观的整体性。
