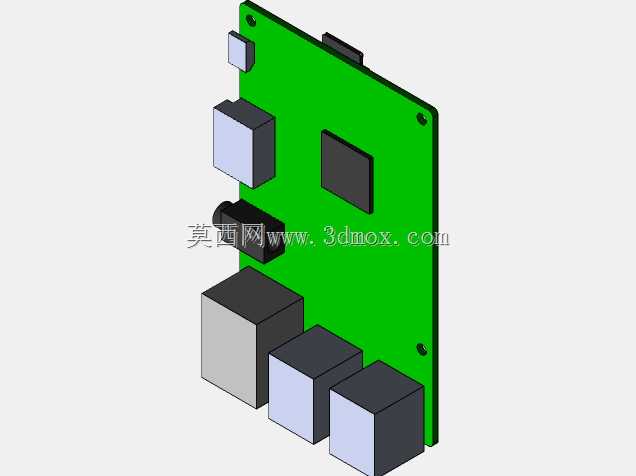

树莓派2开发板三维结构设计模型

这款嵌入式主控板的三维建模过程，首先需要明确其在各类嵌入式开发场景中的实际安装适配需求，不管是用于小型智能硬件的主控载体，还是教学实验场景下的开发平台，板载元件的布局、接口的位置都直接影响后续外壳设计、外接模块的装配便利性。建模时优先还原板体的实际安装边界，四个角的安装孔位严格对应实物的孔径与孔距，确保后续设计固定结构时可以直接匹配，不会出现安装干涉的问题。板体上的核心处理芯片、各类接口元件的高度都按照实际测量尺寸还原，比如侧置的USB接口、HDMI接口、电源接口的突出长度，都预留了足够的外接插拔空间，避免后续装配外壳时出现接口被遮挡的情况。板上排布的各类电容、排针座元件，建模时不仅还原了外形轮廓，还对应了实际的焊盘位置，确保元件布局和实物完全一致，方便开发者在做结构堆叠时，准确评估上层扩展板的安装空间。从设计思路来看，建模过程没有做多余的简化，板体边缘的倒角、定位缺口都完整还原，这些细节在做嵌入式设备的紧凑结构设计时尤为重要，很多小型智能终端的内部空间十分有限，哪怕一毫米的尺寸偏差都可能导致外壳无法合模，或者外接模块无法正常插接。实际应用中，这类主控板常被用于小型物联网网关、智能小车控制核心、桌面迷你主机的主控单元，不同场景下的安装方式差异很大，有的需要通过铜柱固定在设备内部的安装支架上，有的需要直接嵌入外壳的预留卡槽，所以模型里板体的整体厚度、各元件的高度差都做了精准还原，方便结构工程师直接调用模型做整机的布局校验。比如在设计手持检测设备的内部结构时，可以直接将该模型导入装配环境，提前评估板体和电池、显示屏模组的位置关系，预留出接线的空间，避免打样后出现元件干涉、线材弯折半径不足的问题。建模时也考虑到了扩展使用的需求，板上的排针位置完全对应标准扩展接口的定义位置，方便开发者搭配各类传感器扩展板做堆叠设计时，准确计算层间距，确保上下板之间不会出现元件挤压的情况。
