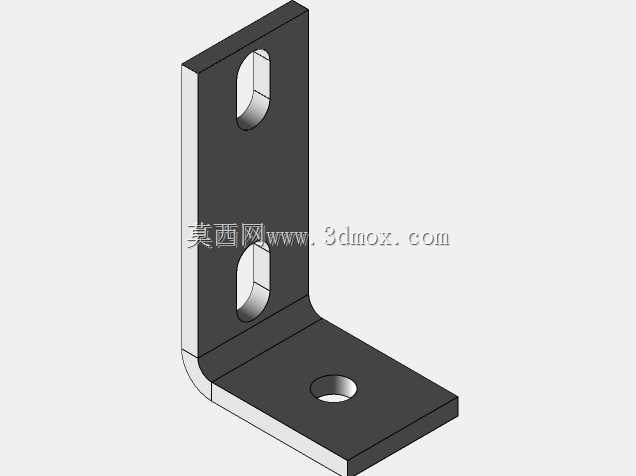

油浸式变压器进出线电缆接线箱结构

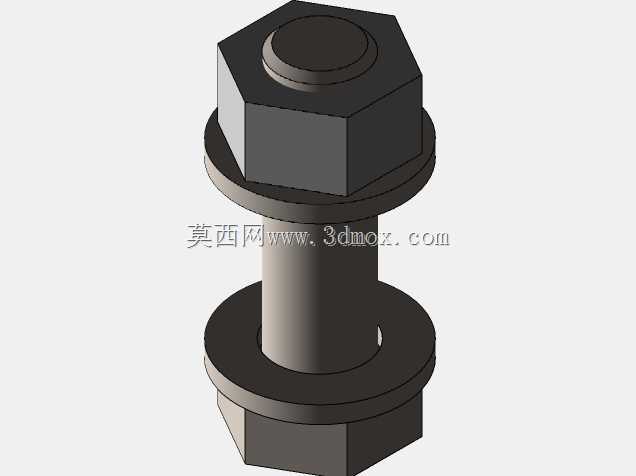

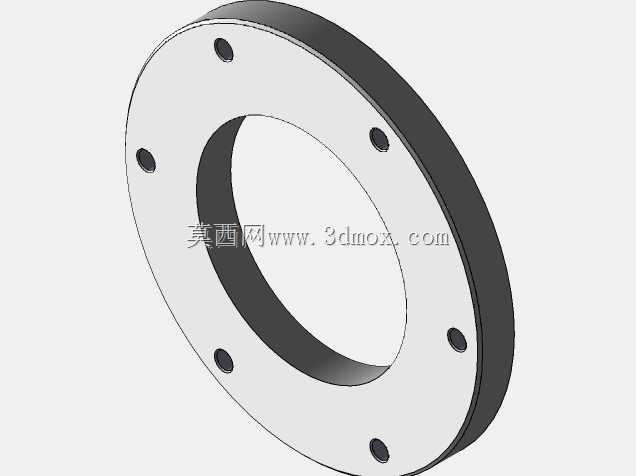

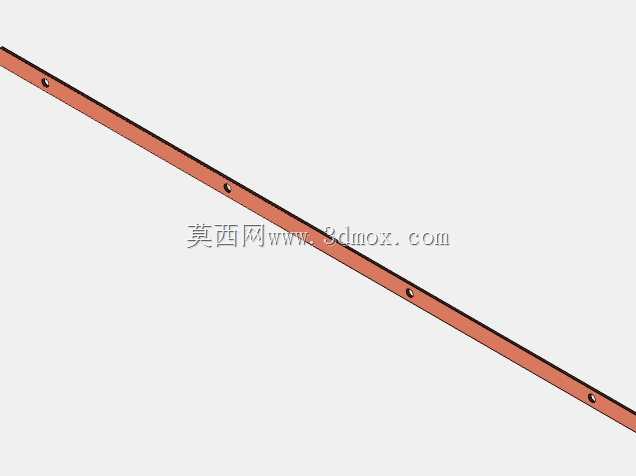

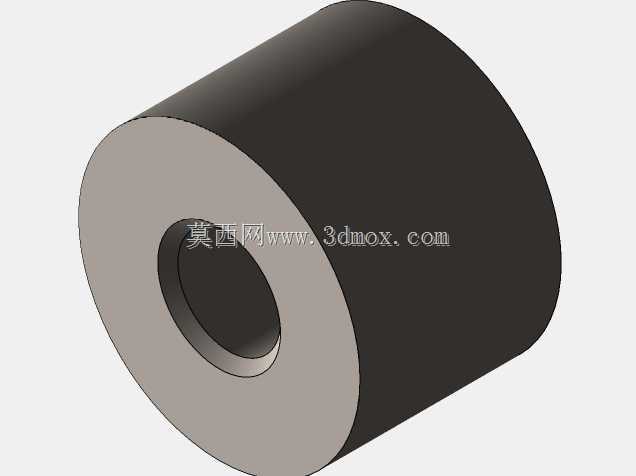

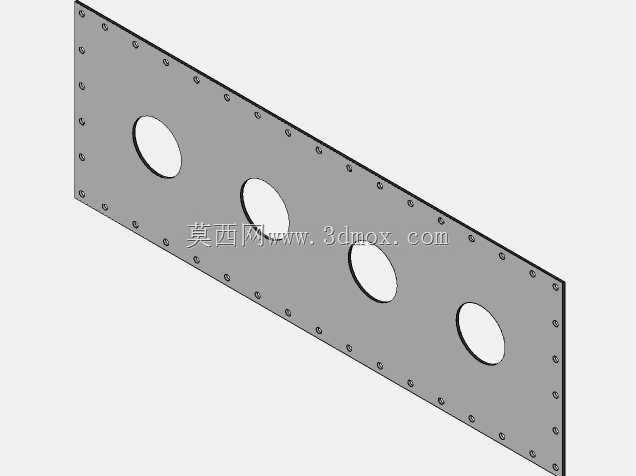

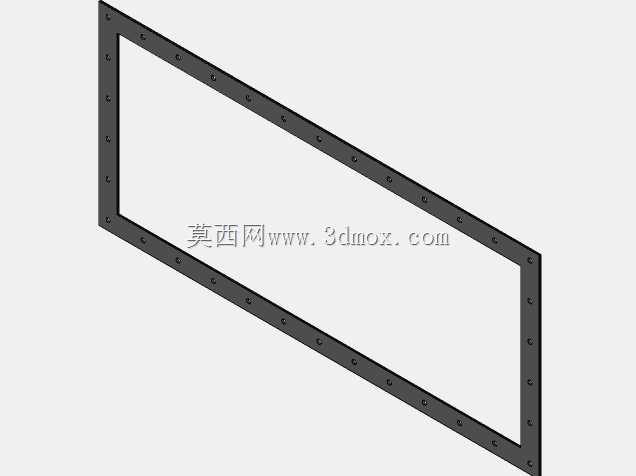

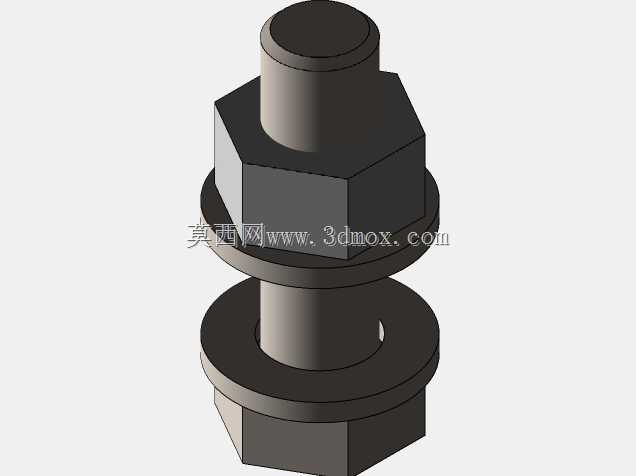

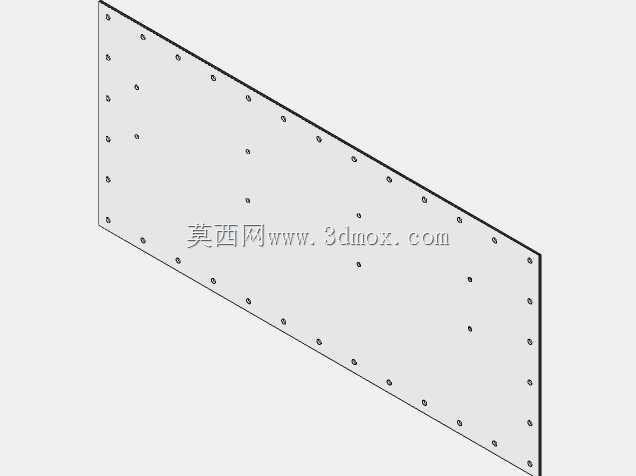

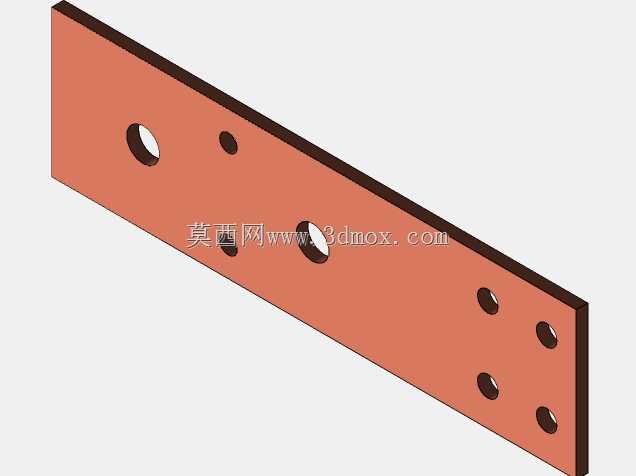

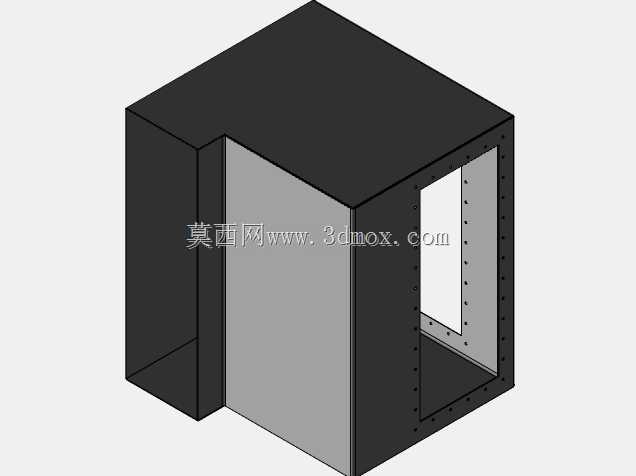

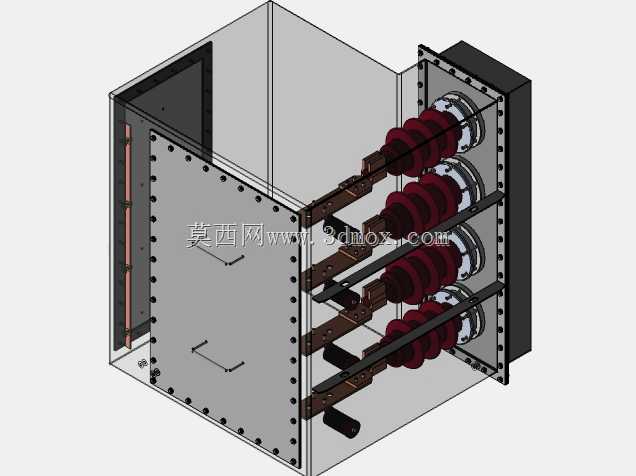

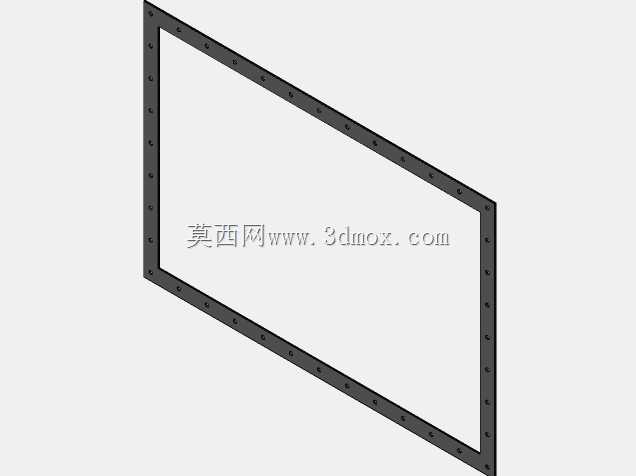

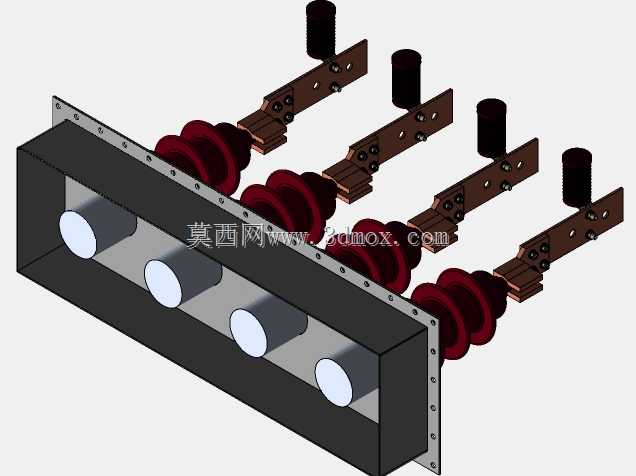

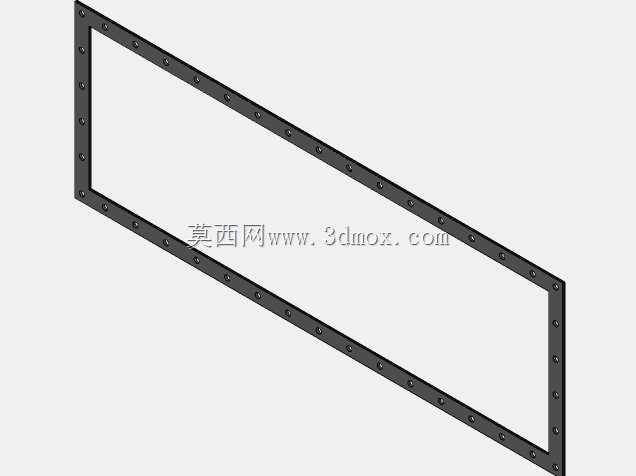

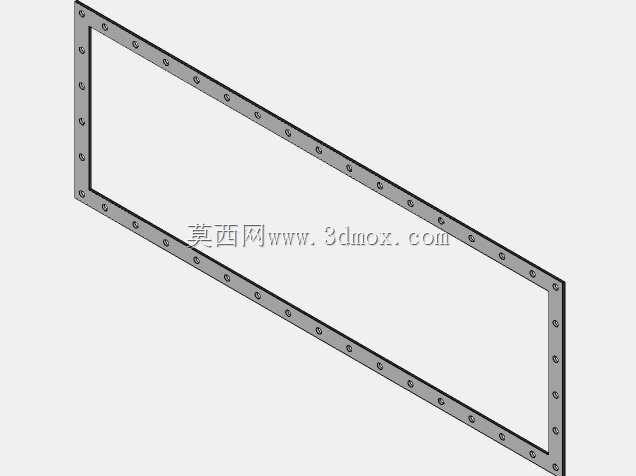

在户外配电台区、工业厂区变压站点的油浸式变压器布设场景中，电缆箱是实现变压器内部绕组与外部高压电缆可靠衔接的核心过渡部件，直接决定高压侧接线的绝缘防护性能与运行稳定性。该结构的设计首先要匹配油浸式变压器油箱侧壁的安装法兰尺寸，箱体本体采用密封式焊接结构，与油箱贴合面预留均匀分布的螺栓安装孔，安装时配合耐油密封胶垫实现与油箱腔体的连通密封，避免变压器绝缘油渗漏，同时阻挡外部水汽、粉尘进入接线腔体。箱体朝向外部的一侧布置四组高压出线组件，每组组件包含红色瓷质绝缘套管、铜质导电排与顶部接线柱，绝缘套管采用伞裙结构增大爬电距离，适配户外高湿、多尘的运行环境，导电排穿过套管位置做密封压接处理，既保证导电通路的载流能力，又实现套管内外的绝缘隔离。箱体内部预留充足的接线操作空间，四个圆形电缆穿入端口对应四组出线回路，端口处可安装电缆固定头与密封堵头，方便高压电缆从外部穿入后与内部导电排可靠压接，同时固定电缆位置避免外力拉扯导致接线松脱。设计过程中重点考量了相间绝缘距离，四组出线组件沿箱体长度方向等距排布，相邻导电排之间预留足够的空气绝缘间隙，避免高压运行时出现相间闪络；箱体外壳采用钢板折弯焊接成型，边角做圆弧过渡处理减少应力集中，表面做防腐喷涂处理适应户外长期日晒雨淋的工况。安装边界方面，箱体整体宽度匹配常规10kV油浸式变压器的侧壁安装位，出线端子的高度与间距符合高压配电接线的安全规范，既可以在变压器生产阶段直接预装在油箱侧壁，也可作为替换配件对老旧变压器的接线结构进行升级改造，实际应用中能够有效减少高压接线部位的故障概率，降低运维人员的接线操作难度，保障变压设备的长期可靠运行。
