10毫米厚帕佩尔哈斯塔导向支撑机构

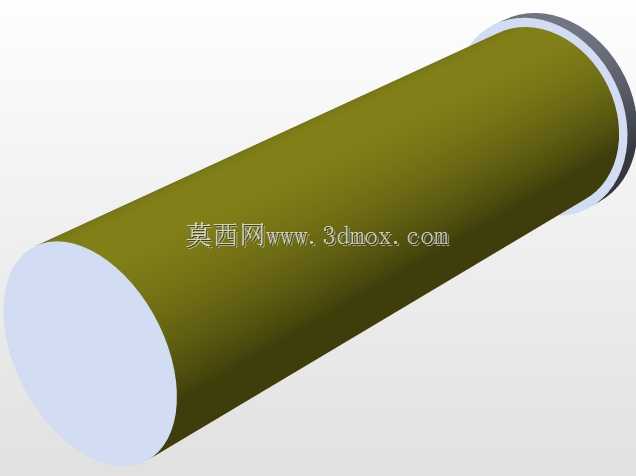

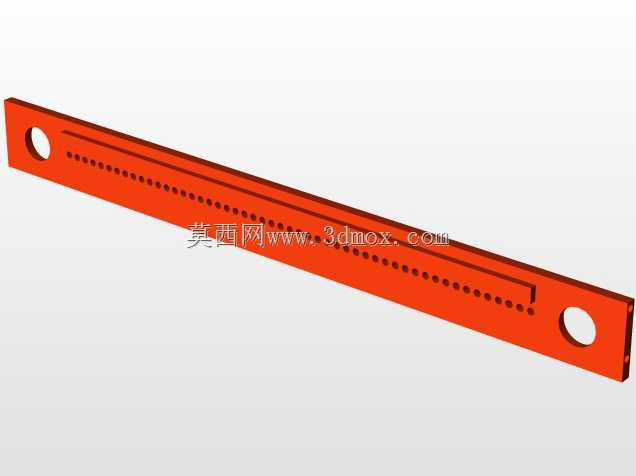

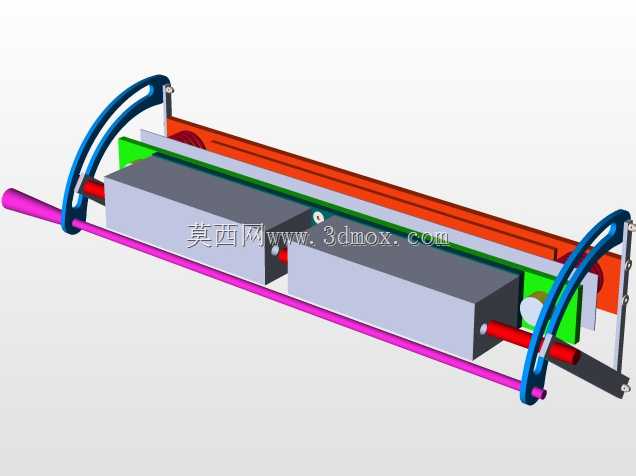

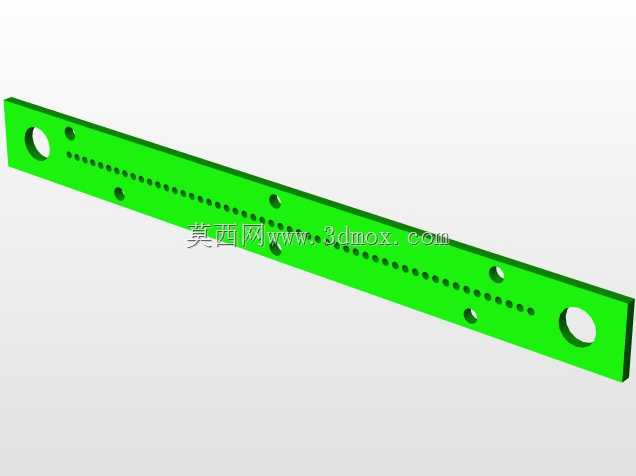

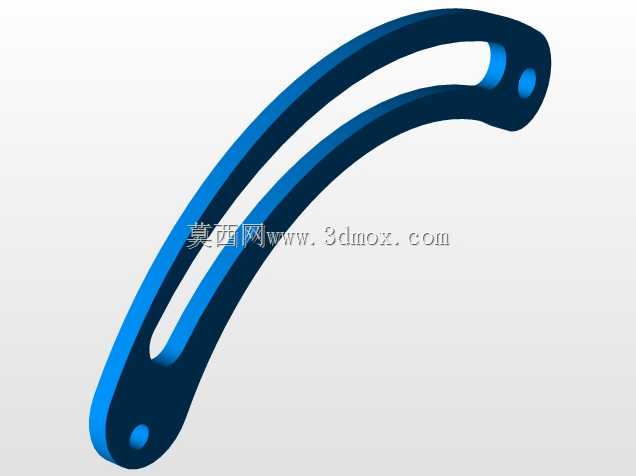

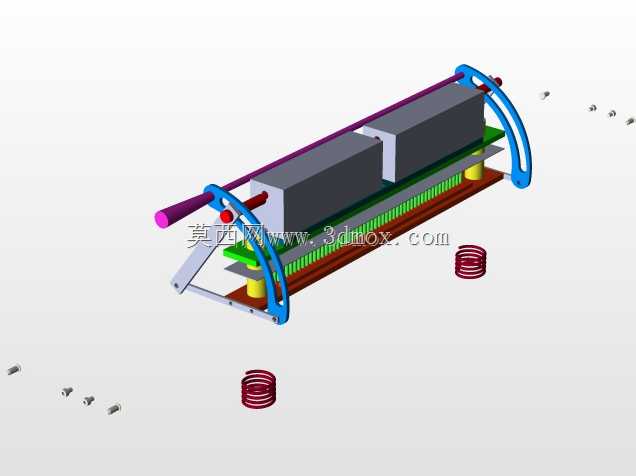

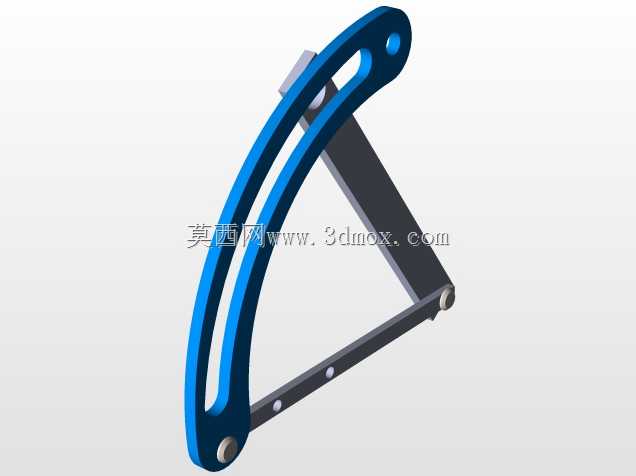

这套导向支撑机构主要面向窄幅物料的精准输送与定位场景，常见于小型电子元件分选、薄型标签分切、精密试纸裁切这类对走料精度要求较高的工位，核心作用是为行进中的薄型带状物料提供稳定的侧向约束与纵向支撑，避免物料在高速输送过程中出现跑偏、褶皱、拱起等问题，保障后续裁切、检测、贴装工序的对位精度。从结构设计逻辑来看，整体采用分层堆叠的布局思路，底部以硬质安装基板作为承载基准，基板上预留了对应安装孔位，可直接固定在设备的安装台面上，安装时需保证基板平面与物料输送方向的平行度误差控制在0.1mm以内，避免长期运行出现偏磨。中层设置的带齿滑动导轨是核心的运动导向部件，导轨齿距与配套的驱动轮齿形完全匹配，可实现无侧隙的平稳滑动，导轨上方的绿色承托板直接与物料底面接触，板面做了低摩擦处理，减少物料行进过程中的拖拽阻力。两侧的蓝色弧形支架是整套机构的防护与限位结构，支架弧度经过反复校核，既不会干涉物料的正常输送路径，又能在物料出现异常拱起时起到限位阻挡作用，避免物料脱出运行轨道。机构配套的紫色导向辊贯穿两侧支架安装，辊面做了抛光处理，可从物料上表面施加适度的压紧力，配合下方承托板将物料夹持在稳定的运行间隙内，间隙大小可通过导向辊两端的调节螺母进行微调，适配0.5mm到12mm厚度范围内的不同带状物料。分散布置的黄色支撑柱用于连接各层结构，柱体采用等高加工，保证各层板面的平行度，避免承托板出现倾斜导致物料走偏。配套的红色圆柱螺旋压缩弹簧主要用于机构的复位与缓冲，当机构出现卡料触发过载保护时，弹簧可吸收冲击载荷，故障排除后能快速带动活动部件回到初始工作位置，散落的小型紧固件是机构各连接点的锁紧零件，装配时需按照对应扭矩要求紧固，避免运行过程中出现松动移位。整套机构的横向安装宽度控制在180mm以内，纵向长度适配10mm厚规格物料的输送行程，不需要对现有设备的安装台面做大规模改造即可完成换装，适配多数小型自动化加工设备的安装空间要求。
