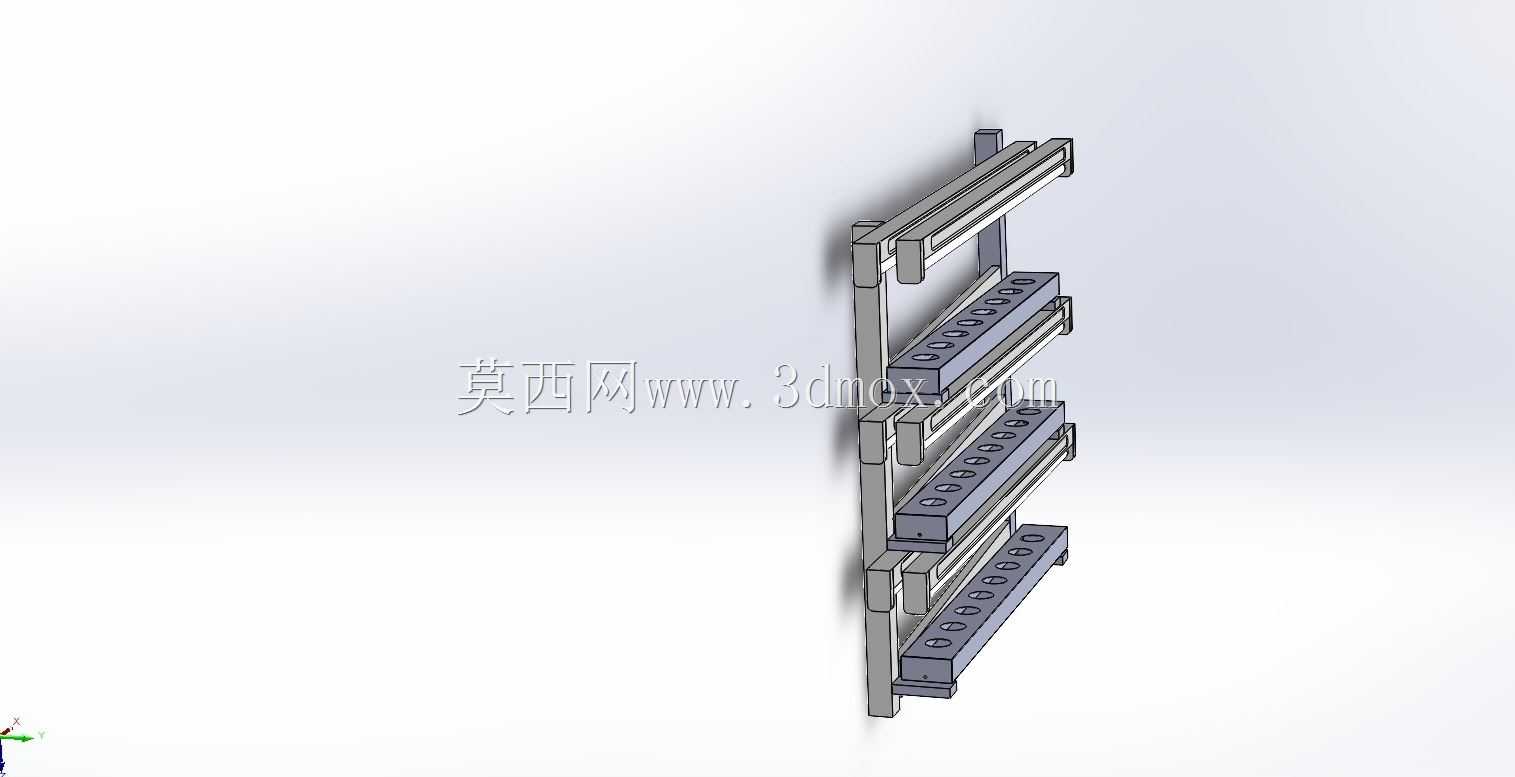

工业装配组合构件三维结构设计

这套装配组合构件的三维结构，主要面向工业产线的模块化装配场景设计，可适配多类中小型自动化设备的机架拼接、功能单元挂载需求，在电子组装、轻工包装、小型工件加工等工位的设备搭建中，能作为基础连接载体完成不同功能模块的快速组合。从实际使用角度出发，该构件组在设计时优先考虑了装配的互换性，所有连接位的尺寸公差都按照通用机械装配的中等精度要求设定，既不会因为公差过松导致装配后结构晃动，也不会因为公差过严提升现场装配的难度，普通一线装配人员借助常规内六角扳手、游标卡尺等工具就能完成整套构件的拼接，不需要额外定制专用工装。构件的外形轮廓做了多处圆角过渡处理，没有尖锐的直角棱边，一方面能避免现场安装调试人员被划伤，另一方面也能减少应力集中的问题，在设备长期运行产生振动的工况下，圆角过渡的结构比直角结构的抗疲劳寿命提升不少，不容易出现连接位开裂的问题。安装边界方面，整套构件的外接安装孔位都采用了行业通用的孔距规格，能直接和市面上主流的工业铝型材、标准连接板件匹配，不需要对现有设备的安装基面做二次打孔改造，替换原有老旧构件时可以直接对位安装，大幅缩短设备改造的停机时间。功能特性上，该装配构件预留了多个可拓展的安装位，既可以用来固定传感器、小型气动元件，也可以挂载走线槽、拖链等辅件，不需要在构件上额外钻孔攻丝，避免后期改造破坏构件的整体结构强度。设计过程中还考虑了不同工况的适配性，构件的受力部位做了局部加厚处理，非受力区域则做了适当的减薄挖槽，在保证整体结构刚性满足使用要求的前提下，尽可能降低构件的整体重量，不管是人工搬运安装还是设备运行时的负载控制，都能带来实际的便利。整套构件的连接方式以螺栓连接为主，没有采用焊接等不可拆卸的连接结构，后期维护时如果单个零件出现磨损，只需要更换对应零件即可，不需要整体报废替换，能有效降低设备的后期维护成本。在实际选型使用时，设计人员可以直接根据自身设备的安装空间尺寸，调整对应构件的长度、安装孔位数量，不需要重新搭建整体的装配逻辑，能大幅缩短非标设备的设计周期，减少三维建模阶段的重复工作量。
