带安装法兰的圆柱式流体输送泵结构

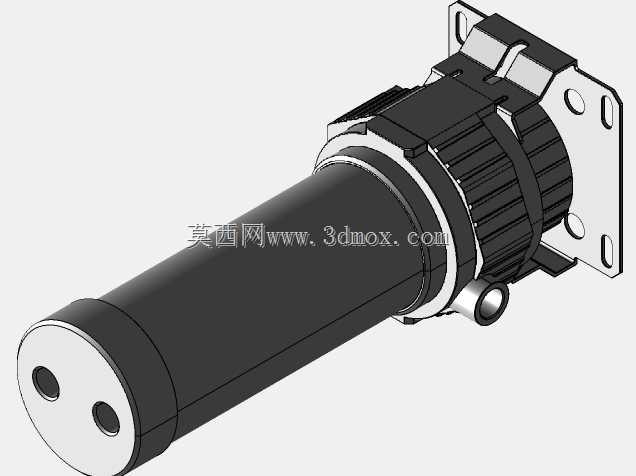

这款带安装法兰的圆柱式流体输送泵，在小型液冷循环、紧凑型液压回路、实验室流体输送场景中适配性极强，尤其是在安装空间局促、需要快速拆装维护的设备布局里，其结构设计的优势会被充分放大。从实际功能来看，该泵主要承担密闭回路内的流体增压输送任务，端面预留的两个通路口分别对应流体的吸入与排出端，接口采用同轴端面布局，能大幅缩减外接管路的弯折半径，避免管路过度弯折带来的流阻损失，在小流量高扬程的循环工况下，这种接口布局的流道效率比侧接式接口高出近一成。设计思路上，整体采用同轴圆柱式主体结构，将动力段、增压腔、密封段沿轴向依次排布，最大程度压缩径向占用空间，尾部的安装法兰采用带安装孔的板式结构，法兰上的定位孔做了沉台处理，安装时螺栓头可完全沉入沉台内，不会额外占用法兰外侧的装配空间，法兰与泵主体的衔接处做了加强筋过渡，能承受泵运行时的径向振动载荷，避免长期运行后法兰与主体连接处出现疲劳开裂。泵体中部的滚花纹理段并非装饰结构，是为手动拆装时提供足够的摩擦力，在没有专用工装的现场维护场景下，操作人员可直接手持该段完成泵体的旋紧与拆卸，不需要额外包裹防滑材料，大幅提升现场维护效率。从安装边界来看，主体圆柱段的外径统一，沿轴向无突出的侧置结构，安装时仅需要预留法兰的安装平面空间，以及端面两个接口的管路接驳空间，径向方向不需要预留额外的操作间隙，非常适合嵌入到设备的紧凑腔体内，比如小型液冷主机的内部腔室、台式实验设备的流体回路单元。密封结构采用多道轴向密封圈布置，在泵体与法兰的衔接处、端盖与主体的配合面都预留了密封槽位，可适配O型圈或者平垫片密封，能满足不同压力等级的流体输送需求，在低压循环工况下采用丁腈橡胶O型圈即可实现无泄漏运行，在稍高压力的工况下可更换为聚四氟乙烯垫片提升密封耐压等级。进出液口的孔径做了等径设计，与泵内部增压腔的流道直径保持一致，避免通径突变带来的局部紊流，降低流体输送过程中的噪音与能量损耗，同时也能减少流体中杂质在变径处的沉积，降低长期运行后的堵塞风险。
