方形外框磁路式超低音扬声器结构设计

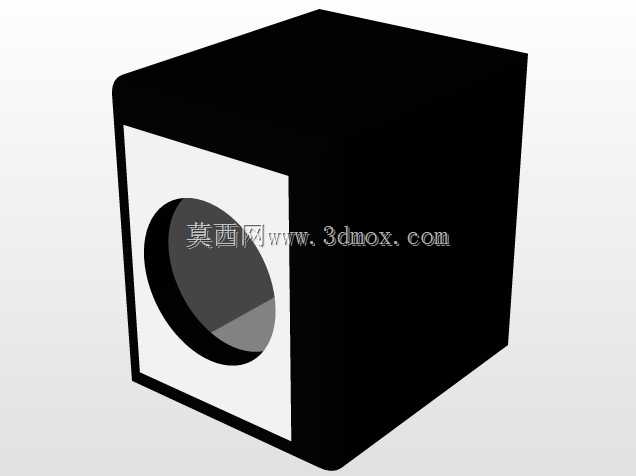

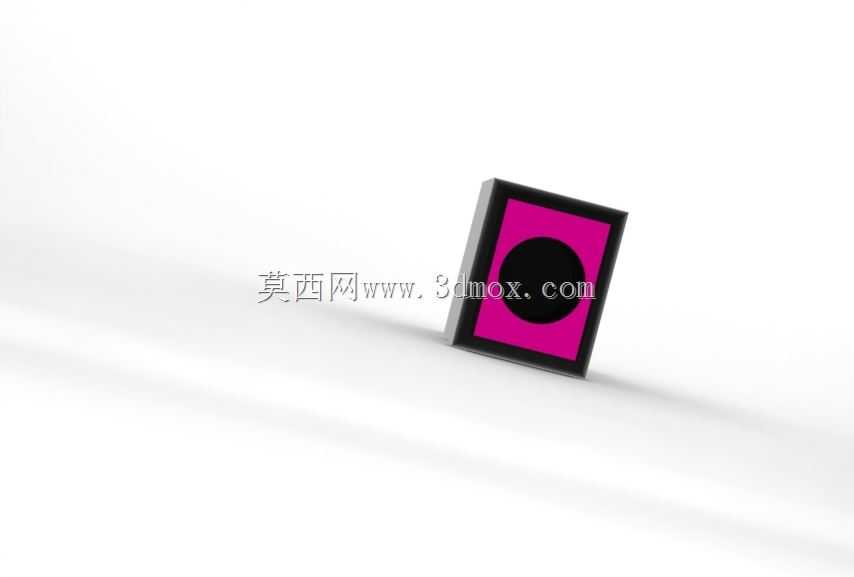

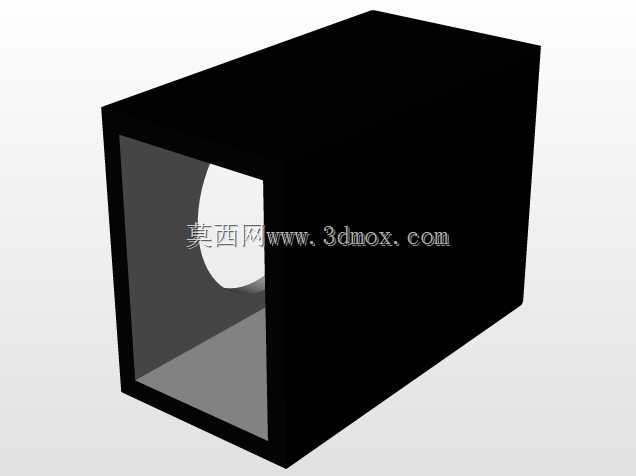

这款超低音扬声器采用方形外框搭配圆形振膜的结构布局，在实际工程应用中，这类单元常被嵌入紧凑型有源低音炮、桌面影音系统、小型线阵列补声音箱以及车载嵌入式低音改装场景中，核心作用是重放20Hz-200Hz频段的低频声信号，弥补全频扬声器在低频段的声压衰减与下潜不足问题，提升整套放声系统的低频氛围感与声音厚重感。从设计思路来看，方形外框的选型并非单纯的外观考量，相比同安装对角线尺寸的圆形单元，方形外框能更充分利用矩形安装腔体的内部空间，减少边角空间浪费，在有限的安装容积内获得更大的振膜有效辐射面积，同等冲程下可推动更多空气，提升低频声压输出能力。外框边缘做了等宽的安装止口设计，止口厚度与常规音箱板材的开孔沉台尺寸匹配，安装时可直接嵌入预先开好的方孔内，通过周边四个预留的安装孔位使用自攻螺丝固定，止口处可粘贴EVA密封泡棉，避免单元工作时的背波从安装缝隙泄露导致低频声短路。振膜部分采用复合材质压制的圆形锥盆，中心设置的防尘帽可阻挡外界灰尘、铁屑进入磁隙内部，避免磁隙夹杂异物导致擦圈、异音等故障，锥盆与外框之间的折环采用耐疲劳的橡胶材质，大冲程往复运动时可提供稳定的顺性支撑，同时抑制分割振动带来的失真。磁路系统采用外置方形磁钢结构，磁钢与外框尺寸做了匹配设计，不会超出外框的安装边界，避免安装时磁钢与腔体内部的加强筋、接线端子产生干涉，磁路内部设计有对称的华司与T铁结构，可提供均匀的磁场间隙，保证音圈在磁隙内做线性往复运动，降低大信号输入时的非线性失真。实际选型装配时，需要注意单元的安装深度，预留足够的腔体内部空间避免磁钢底部触碰箱体内壁，同时腔体需要做对应的密封处理，根据单元的Thiele-Small参数匹配合适的箱体容积与倒相管尺寸，才能让单元工作在最佳阻尼状态，发挥出应有的低频下潜与瞬态表现。这类方形结构的低音单元相比传统圆形单元，在多单元阵列拼接时也更具优势，单元之间可实现无缝拼接，减少阵列组合时的面板衍射效应，适合用在需要多单元组合的专业低频扩声场景中。
