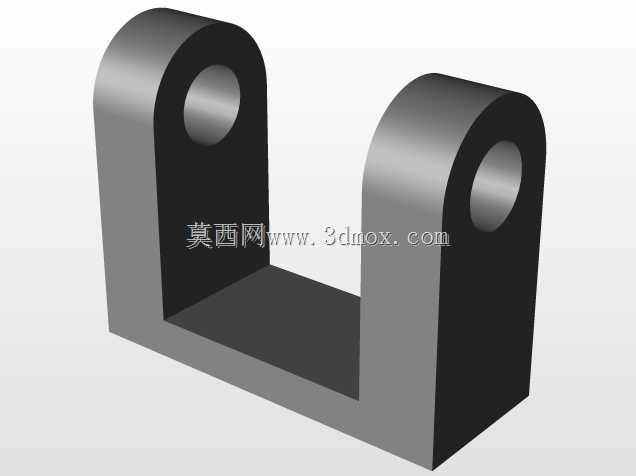

带横向安装孔的方块式凸轮从动件基座

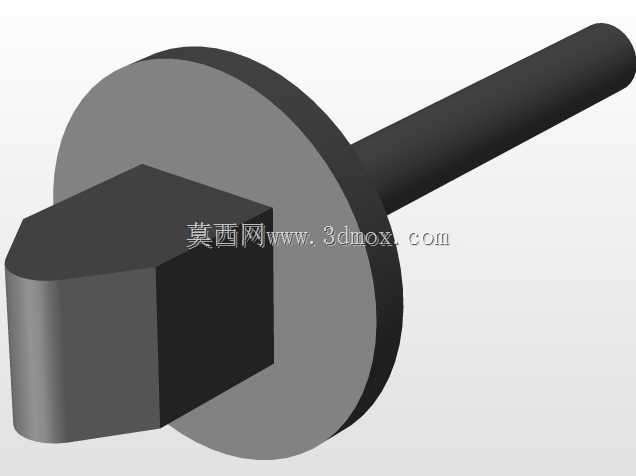

在自动化凸轮传动机构的设计场景中，这类带横向贯通孔的方块式从动件基座，是衔接凸轮驱动端与执行端负载的核心衔接构件，常见于轻工包装机械、小型自动化送料设备的间歇传动工位，承担着将凸轮的回转运动转化为直线往复动作的传导作用，相比悬臂式的从动件结构，方块式的本体设计能提供更稳定的导向支撑，减少高速往复动作下的结构颤振。从设计思路来看，本体采用正六面体的规整外形，是为了适配直线导轨的滑块安装基准，六个平面均可作为安装定位面，能根据设备内部的空间布局灵活选择固定方向，降低非标设备设计时的空间适配难度；侧面的横向贯通孔为从动滚轮的销轴安装位，孔的内壁设计有公差配合带，与销轴采用H7/g6的间隙配合，既保证销轴转动的灵活性，又能控制径向窜动量在0.02mm以内，避免传动过程中出现冲击异响。在安装边界的考量上，方块本体的棱边均做了C1的倒角处理，一方面是去除机加工后的锐边毛刺，避免装配时划伤操作人员或相邻线缆、管路，另一方面也能在装入导向槽时起到导入作用，降低装配对位的难度；本体的端面预留有螺纹孔位，可直接连接执行推杆或者负载安装板，不需要额外加装转接件，能缩短传动链的长度，减少动力传递过程中的间隙累积。实际应用中，这类构件的材质通常根据负载工况选择，轻载高速场景下会选用6061铝合金做硬质阳极氧化处理，兼顾轻量化与表面耐磨性能，重载低速场景则会选用45号钢做调质处理，表面发黑防锈，贯通孔内可加装铜套或者滚针轴承，进一步提升销轴的耐磨寿命。设计建模时需要重点关注孔位与本体安装面的垂直度公差，若垂直度超差，会导致销轴安装后出现偏斜，使得从动滚轮与凸轮轮廓面的接触应力分布不均，长期运行会出现凸轮轮廓磨损加剧、滚轮轴承过早失效的问题，同时方块本体的各相邻面的平面度与平行度也需要控制在合理公差范围内，保证安装后与导向结构的配合间隙均匀，避免往复动作时出现卡滞。
