谷物深层干燥烘干设备结构展示

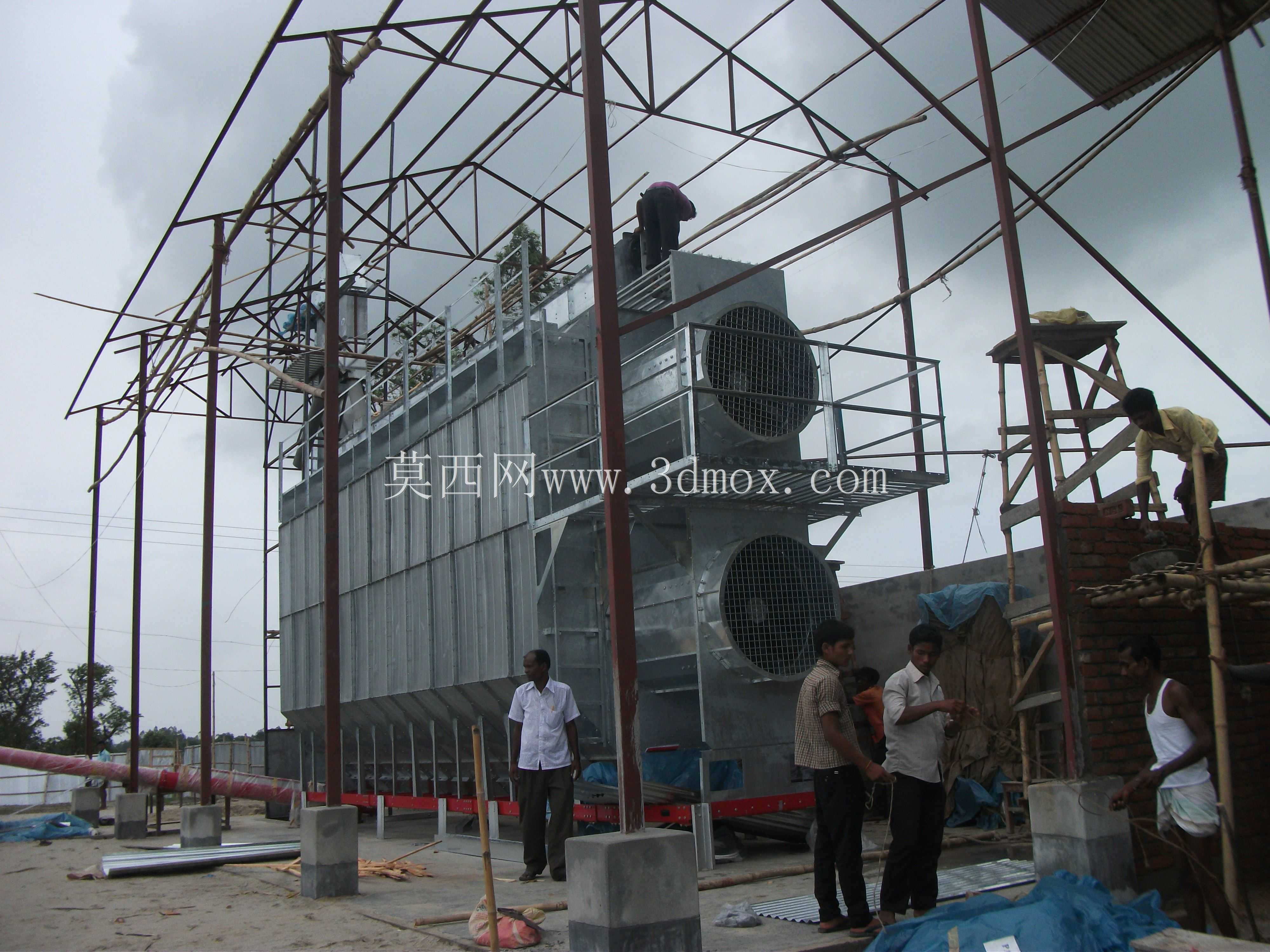

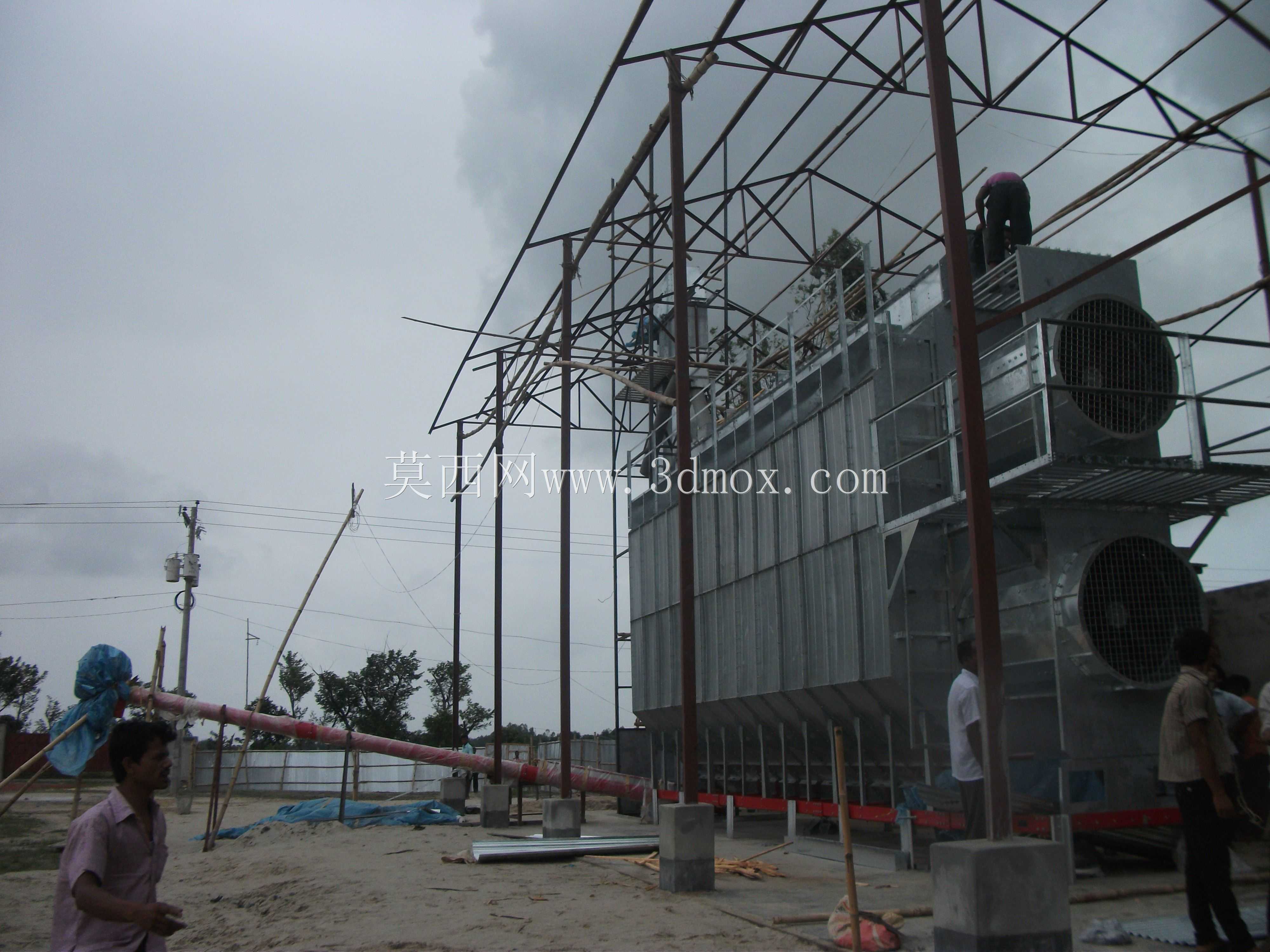

这套干燥设备主要面向规模化粮食收储、农产品初加工场景设计，可适配玉米、开心果、鹰嘴豆、扁豆等多种颗粒状农产品的降水干燥作业，在粮库、农场、农产品加工厂区都有广泛的应用空间。设备采用立式深床结构设计，核心干燥段为大容积立式仓体，谷物从仓顶进料后在仓内形成稳定的料层，热气流从仓体下部经布风装置均匀穿过料层，以对流换热的方式带走谷物中的水分，料层内存在随位置与干燥进程动态变化的温度梯度、湿度梯度，可保证不同位置的谷物受热均匀，避免局部过烘或者干燥不彻底的问题。仓体侧面配置大直径轴流通风机组，为热风穿流提供足够的风压与风量，风机外侧设置防护网结构，避免作业过程中杂物被吸入风道影响通风效率。设备外部设置检修爬梯与顶部操作平台，方便运维人员定期检查仓内料位、清理布风装置、检修通风组件，平台周边设置安全护栏，满足高空作业的安全防护要求。从安装边界来看，设备整体为立式 tall 型结构，底部采用混凝土支墩承重，安装时需要预留足够的周边操作空间，侧面要留出风机检修、物料输送的通道，顶部需要预留进料设备的安装位置，整体安装高度需要匹配厂区厂房的净空要求，同时要考虑热风炉、输送设备等配套辅机的布局衔接。设计过程中重点考量了料层厚度与通风阻力的匹配关系，深床结构相比薄层干燥设备占地更小，单机处理量更大，适合连续化批量干燥作业，仓壁采用波纹金属板拼接结构，既保证仓体结构强度，又能降低设备自重，减少基础承重负荷。布风装置采用等压设计，可保证整个仓截面的风速均匀，避免出现通风死角导致局部谷物霉变，出料段设置在仓体底部锥斗位置，干燥完成的谷物可通过重力自流排出，配套输送设备即可完成后续转运仓储作业。设备在现场安装时需要先完成混凝土基础的浇筑找平，保证各个支墩的水平度误差控制在允许范围内，再依次拼接仓壁板、安装风机组件、搭建顶部操作平台与爬梯，最后对接进出料与热风管路，安装完成后需要先进行空载通风试验，检查仓内各处的风速分布是否均匀，确认无漏风、异响问题后再进行带料调试，根据不同谷物的含水率要求调整热风温度与通风时长，保证干燥后的谷物含水率达到存储或者后续加工的标准要求。
