手摇式内置抽屉结构箱体操作装置

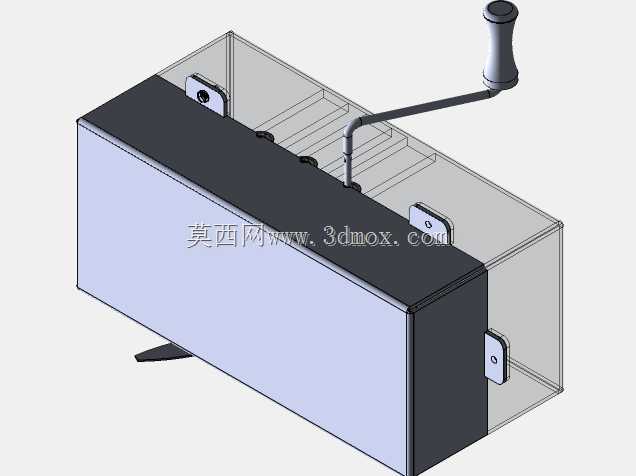

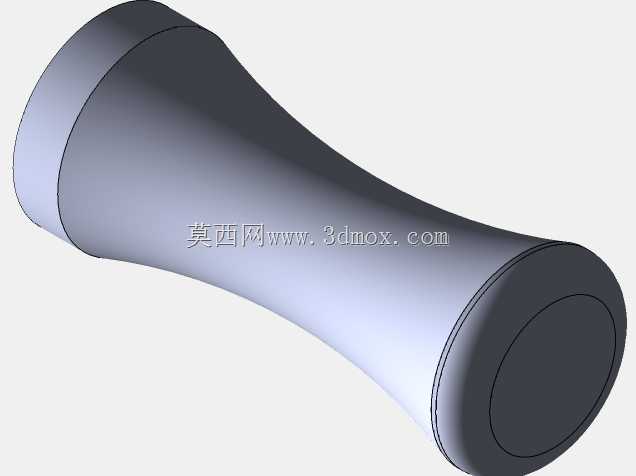

这类带手摇操作结构的箱体装置，常应用在小型仓储分类收纳、工位物料暂存、低压回路手动切换操作的场景中，在没有外接动力源的车间工位、户外临时作业点、需要手动精准调控进给量的小型设备上适配性极强。从结构设计逻辑来看，外露的弯折式摇柄通过箱体顶部的穿装孔位，和内部抽屉的传动齿条啮合，摇柄转动时可带动内置抽屉沿箱体内部的导向槽平稳滑出或收回，相比抽拉式抽屉，手摇驱动的方式能让抽屉的伸缩行程控制更精准，避免抽拉用力过猛导致内部存放的零件、工具或功能模块滑落磕碰。箱体主体采用半包覆式结构，外侧的实体面板承担结构支撑与外部防护作用，透明侧壳可以直观观察内部抽屉的位置状态，不用反复抽拉确认行程位置，侧面预留的三个带孔安装耳片，是用来将整个装置固定在设备机架、墙面或者工作台架上的，安装时需要保证耳片的安装孔位与预装支架的孔位同轴，固定后摇柄的转动轴线要保持水平，避免传动过程中出现卡滞。设计时将摇柄的握持端做了仿形收腰处理，转动时手掌贴合度更好，长时间操作也不容易打滑，摇臂的弯折角度经过反复调整，既保证转动时不会和箱体顶面发生干涉，也能让操作人员站在箱体正前方时，手臂处于自然施力的角度，不用刻意抬臂或者俯身操作。箱体内部的抽屉做了等距分隔槽设计，可以根据存放物品的尺寸调整分隔片位置，适配不同规格的小型零件、工具或者功能模块的存放需求，抽屉底部预留了支撑滑条，和箱体内部的导向槽配合，满载状态下抽拉也不会出现下垂卡滞的问题。从安装边界来看，整个装置的固定点位全部集中在箱体侧面的三个耳片上，安装时需要在固定面预留出摇柄转动的圆周空间，避免周边构件阻挡摇柄的整周转动，箱体后侧需要预留少量走线或者通风间隙，不需要额外预留侧面操作空间，整体占用的安装面积极为紧凑，很适合在空间局促的设备内部、工位侧边进行布置。这类结构的核心优势在于完全不需要外接动力，纯机械传动的结构可靠性极强，在断电、无气源的工况下也能正常操作，日常维护只需要定期给传动啮合位置、导向滑条添加少量润滑脂即可，不需要复杂的维保流程，很适合作为小型设备的手动操作单元、工位分类存储单元来使用。
