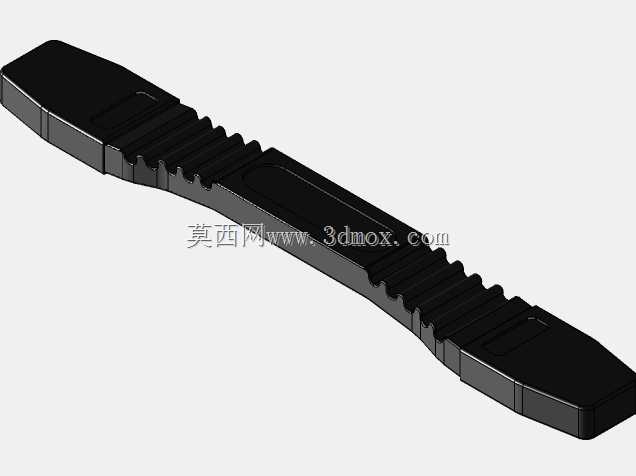

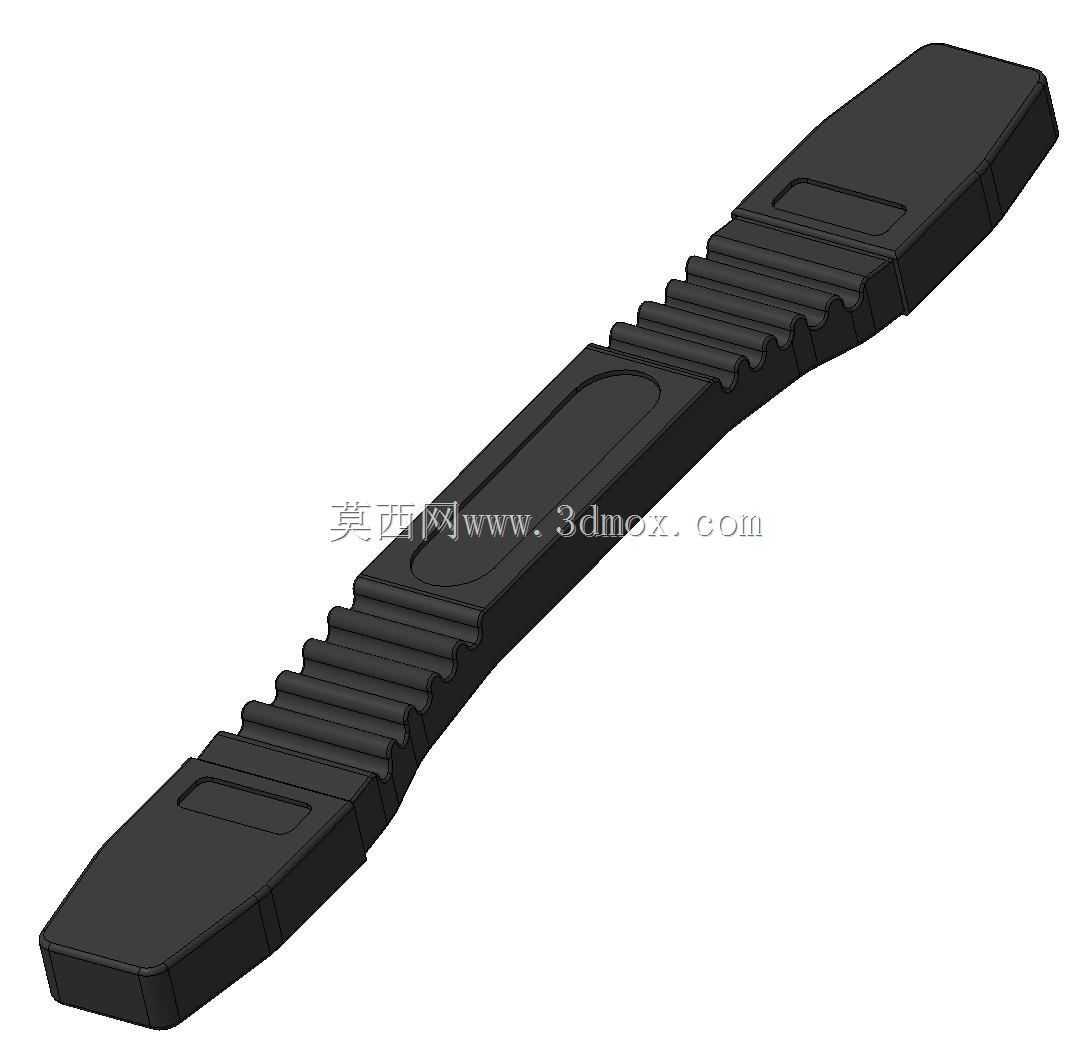

带防滑齿纹的黑色塑料压条结构设计

这款压条在日常设备装配场景中应用十分广泛，常见于电气柜内部走线固定、小型设备外壳拼接压合、线束排布限位等场景，主要作用是通过自身结构的压紧力，将线缆、薄型板材、密封胶条等部件牢牢固定在安装基准面上，避免设备运行过程中部件移位、松脱引发的故障。从结构设计来看，压条整体采用长条形对称布局，两端做了斜切收边处理，既可以减少安装时与周边部件的干涉，也能避免尖锐边角划伤安装人员或破坏被固定件的表层。压条中段两侧设计了连续的齿状防滑结构，这部分结构一方面是增加操作人员手动按压装配时的摩擦力，即便手上沾有少量油污也能稳定施力，不会出现打滑压偏的情况；另一方面，齿状结构也提升了压条自身的结构刚性，长条形塑件在注塑成型后容易出现翘曲变形，连续的齿状加强筋可以沿着长度方向提升整体抗弯折能力，保证压合面的平面度，避免局部压合不实的问题。压条上表面设计了内凹的平面区域，这个区域可以预留做标识刻印位，比如标注型号、安装方向提示，也可以作为压紧工装的施力接触面，让工装压合时受力更均匀，不会压伤塑件表面。从安装边界来看，这款压条属于薄型压紧件，整体厚度控制在较小范围内，安装时不需要预留过大的操作空间，两端的安装位可以适配自攻螺丝或者卡扣式固定结构，能适配不同厚度的安装基板。设计过程中重点考虑了塑件的成型工艺性，所有转角位置都做了均匀的圆角过渡，避免注塑时出现应力集中导致的开裂问题，齿状结构的拔模角度经过合理设置，不会出现脱模卡滞的情况，同时压条的壁厚整体保持均匀，避免成型后出现缩痕、翘曲等外观和结构缺陷。在实际使用中，这类压条相比金属压条重量更轻，绝缘性能更好，在电气设备内部使用时不会出现导电短路的风险，同时塑料材质本身具备一定的韧性，压合时可以和被固定件的表面形成更好的贴合，即便被固定件表面存在少量公差波动，也能通过自身的微量变形实现稳定压紧，不会因为硬接触压坏表层的绝缘层或者装饰面。
