推拉式便携U盘外壳结构设计

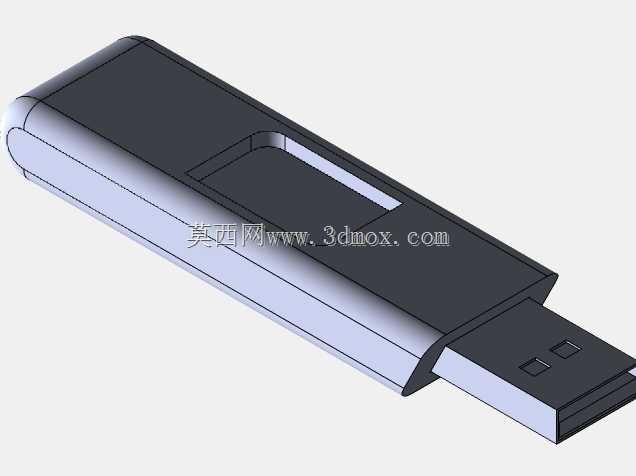

日常办公场景中，这类推拉式U盘是工程技术人员随身携带的高频数据载体，常用来在车间工位、设计办公室、外协加工厂之间传递三维图纸、工艺文档、设备调试程序等资料，相比带盖帽的款式，推拉结构能彻底避免盖帽丢失的问题，在油污、铁屑较多的生产现场使用时，不用额外分心收纳小零件，单手就能完成推出、收回的操作，适配戴薄劳保手套的操作场景。从结构设计逻辑来看，外壳采用上下扣合的分体式结构，预留了内部PCB电路板、存储芯片、USB金属接头的安装腔体，推拉滑槽的行程经过精准核算，推出状态下USB接头完全伸出，能稳定插入电脑、机床CNC系统、工业触摸屏的USB接口，不会出现接触不良的情况；收回状态下金属接头完全藏入外壳内部，避免磕碰损伤接口镀层，也能防止口袋里的灰尘、毛絮进入接口缝隙。外壳主体做了圆角过渡处理，边缘没有尖锐棱角，长时间揣在工作服口袋里不会勾扯布料，表面的凹槽区域一方面是做防滑处理，方便拇指施力推动滑块，另一方面也能在外壳注塑时减少缩痕，提升外观面的成型质量。安装边界方面，外壳内部腔体尺寸匹配常规黑胶体U盘模块的通用规格，不需要额外定制内部电路板，通用模块直接卡入定位筋即可完成装配，上下壳通过卡扣结构固定，不需要打螺丝或者超声波焊接，小批量组装时效率更高，后期维修更换内部存储模块也方便拆解。外壳壁厚控制在均匀的1.5mm左右，既保证日常揣带时的抗摔强度，从桌面高度掉落不会出现开裂，也不会因为壁厚过大增加不必要的材料成本，推拉滑块的配合间隙预留了0.1mm的公差，既保证滑动顺畅不卡滞，也不会出现松垮晃动的情况，长期反复推拉也不会出现结构松动。在工业现场使用时，这类结构的U盘还能适配简易的挂绳孔位设计，可搭配工牌挂绳挂在胸前，避免在车间走动时遗失，外壳材质选用常规ABS塑料即可，具备基础的耐摩擦、抗油污能力，表面沾了车间的切削液、润滑油之后用抹布就能擦拭干净，不会残留难以清理的污渍。
