苹果isight外置网络摄像头外观结构

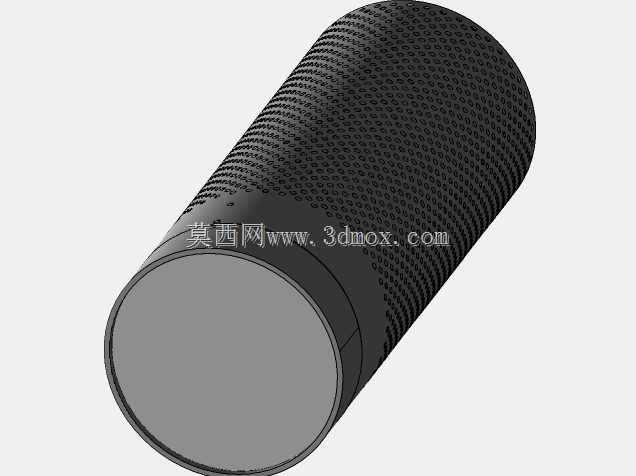

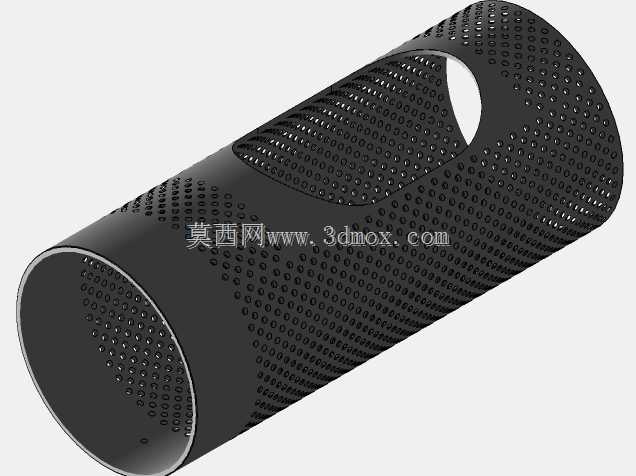

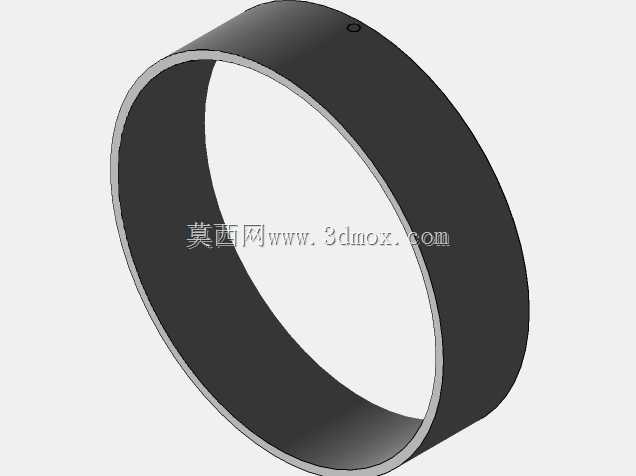

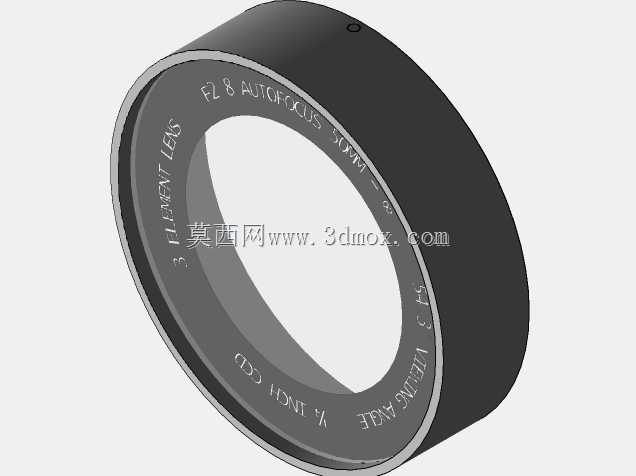

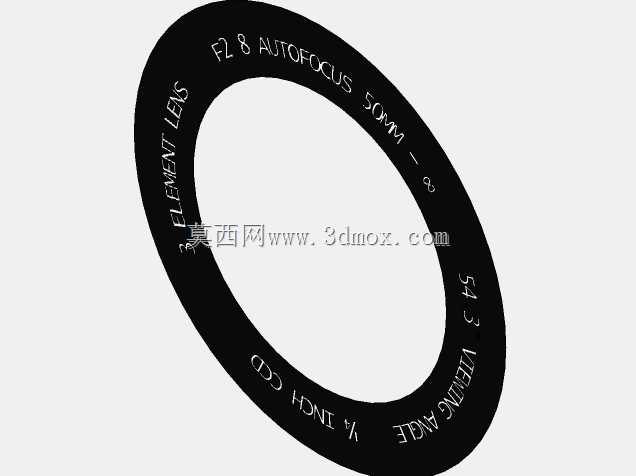

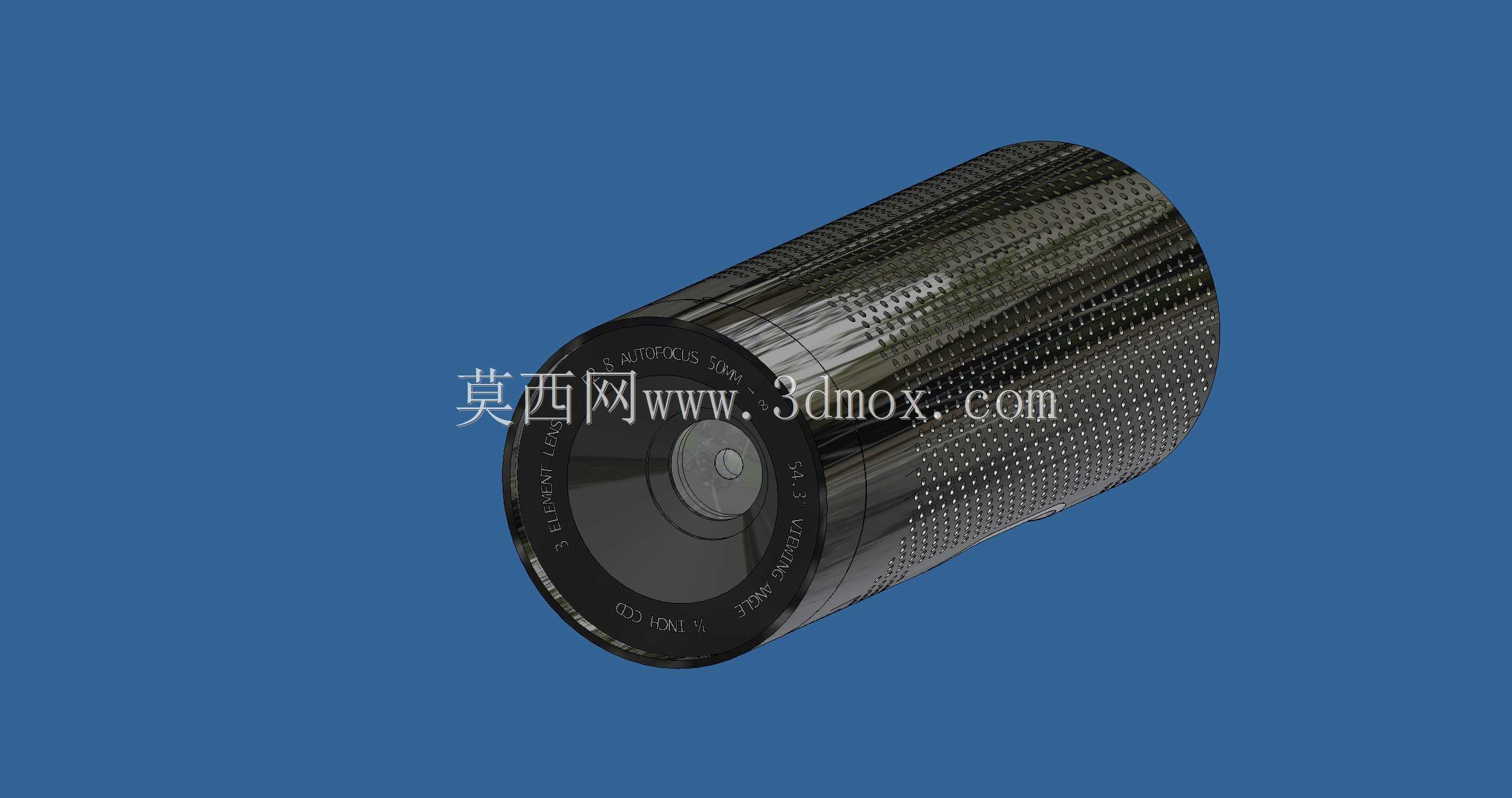

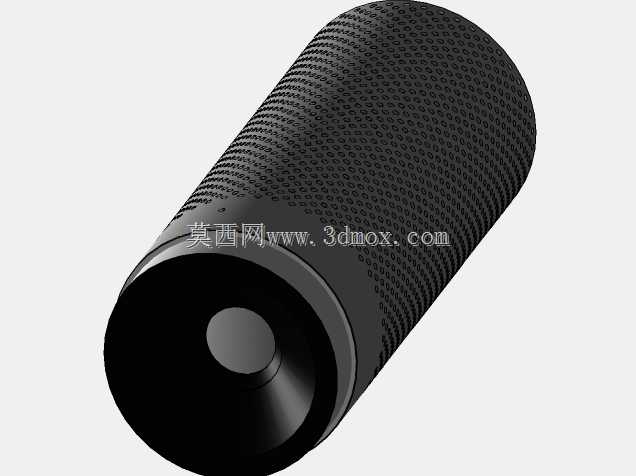

这款外置网络摄像头的结构设计，首先要匹配桌面视频通话、小型会议远程采集、个人直播外设这类日常使用场景，安装时不需要额外的固定支架，依靠圆柱端面的平整结构可直接放置在桌面、显示器顶部平面，整体外轮廓为等直径圆柱形态，轴向长度与直径的比例控制在1.8:1左右，放置时的重心落在圆柱中轴靠近镜头端的位置，正常桌面摆放不会出现倾翻问题，安装边界只需要预留直径略大于圆柱外径的平整放置区域即可，不需要额外的安装孔位或者卡扣结构。从功能特性来看，镜头端集成了对焦调节结构与成像模组，圆柱主体表面做了密集的微孔阵列设计，这些微孔一方面是为内置的拾音麦克风预留拾音通道，另一方面也能提升外壳的握持摩擦力，调整拍摄角度时不容易打滑，外壳采用金属薄壁结构，壁厚控制在1.2mm左右，既可以为内部的成像电路板、拾音模块、数据传输接口提供足够的结构防护，也能控制整体重量，长时间放置不会对显示器顶部造成额外的负载压力。设计过程中首先确定了镜头端的光学组件安装尺寸，以镜头光轴为圆柱的中心轴线向外延伸构建整体外壳轮廓，将所有电路元件、连接排线都布置在圆柱内腔的有效空间内，微孔阵列的排布沿着圆柱周向均匀分布，每个微孔的直径控制在0.8mm，孔间距保持1.5mm，既保证拾音的全向性，也不会因为开孔过大降低外壳的结构强度，尾端预留了数据接口的安装位，接口端面与圆柱尾端平面齐平，插接数据线后不会出现线材弯折干涉的问题。需要注意的是，当前模型中主体微孔的定位存在一定的公差偏差，实际生产前需要重新校准孔位的周向与轴向定位基准，避免出现孔位偏移影响外观一致性或者遮挡内部拾音模块的问题，镜头端的装饰圈与主体外壳采用小间隙配合，配合间隙控制在0.1mm，装配后不会出现明显的拼接缝隙，同时也方便后期拆解维护内部组件。
