通信设备用插针式铝制散热结构件

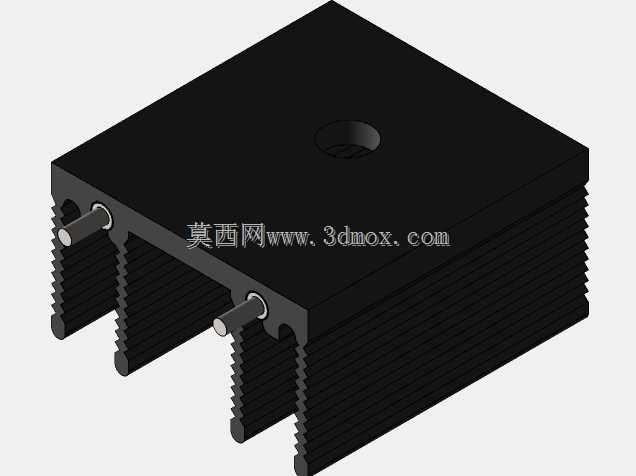

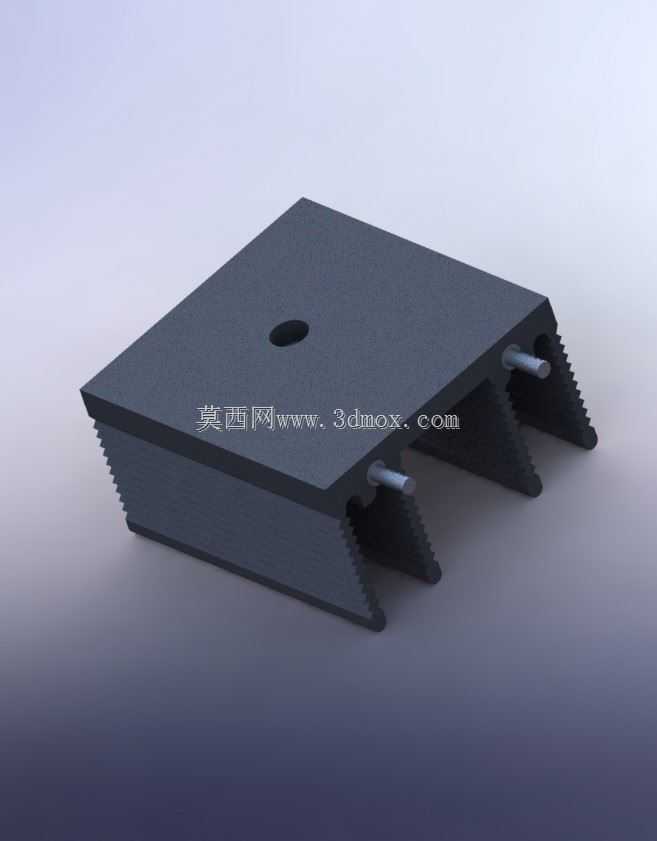

这类散热结构件主要面向固定安装类通信终端、小型局端接入设备的热管理场景，日常工作中常配套在程控用户板、小型信号中继模块、桌面式语音交换单元这类持续发热的通信板卡上，核心作用是将功率器件工作时产生的焦耳热快速导出至周边空气，避免器件结温超过阈值引发的信号失真、器件寿命折损问题。从结构设计来看，主体采用方块式基座搭配多组平行梳齿鳍片的构型，基座顶面预留的沉孔用于贴合发热功率器件的安装面，装配时可在接触面涂覆薄层导热硅脂填充微观间隙，降低接触热阻；侧面伸出的两个带限位台阶的金属插针，是直接对应通信设备PCB板上的预设安装孔位，插装后过波峰焊即可完成固定，不需要额外的螺丝、卡扣配件，适配通信板卡批量波峰焊的生产工艺，能大幅降低产线装配工时。鳍片部分采用等间距薄肋设计，肋片高度根据基座尺寸做了适配，既保证足够的散热表面积与空气接触，又控制了整体结构的重量，不会对PCB板造成额外的承重负担；肋片边缘做了微小的倒角处理，避免生产装配过程中割伤操作人员或刮伤周边板卡的走线绝缘层。安装边界方面，整体为方正块体结构，三个方向的外轮廓尺寸适配通信设备内部1U高度机箱的预留安装空间，插针的中心距、伸出长度都匹配常规通信PCB的安装孔位规范，鳍片之间的通风间隙适配设备内部自然对流的风道走向，不需要额外搭配强制风冷风扇即可满足常规功耗器件的散热需求，适合密闭或半密闭的通信机箱内部使用。设计过程中需要重点考量基座与鳍片的导热连续性，这类挤压成型的铝制散热件要避免成型过程中出现的内部夹杂、冷隔缺陷，防止局部热阻过高导致散热失效；插针与基座的连接采用过盈压装工艺，压装后要保证插针的垂直度、拉拔力符合板卡安装的可靠性要求，避免经过运输振动后出现插针松动、散热件移位的问题。实际选型应用时，可根据板卡上发热器件的功耗大小，匹配对应鳍片数量、基座厚度的规格，在满足散热余量要求的前提下，尽可能压缩结构占用空间，给板卡上其他元器件预留足够的布线与装配位置。
