Omega2+嵌入式开发板结构三维建模

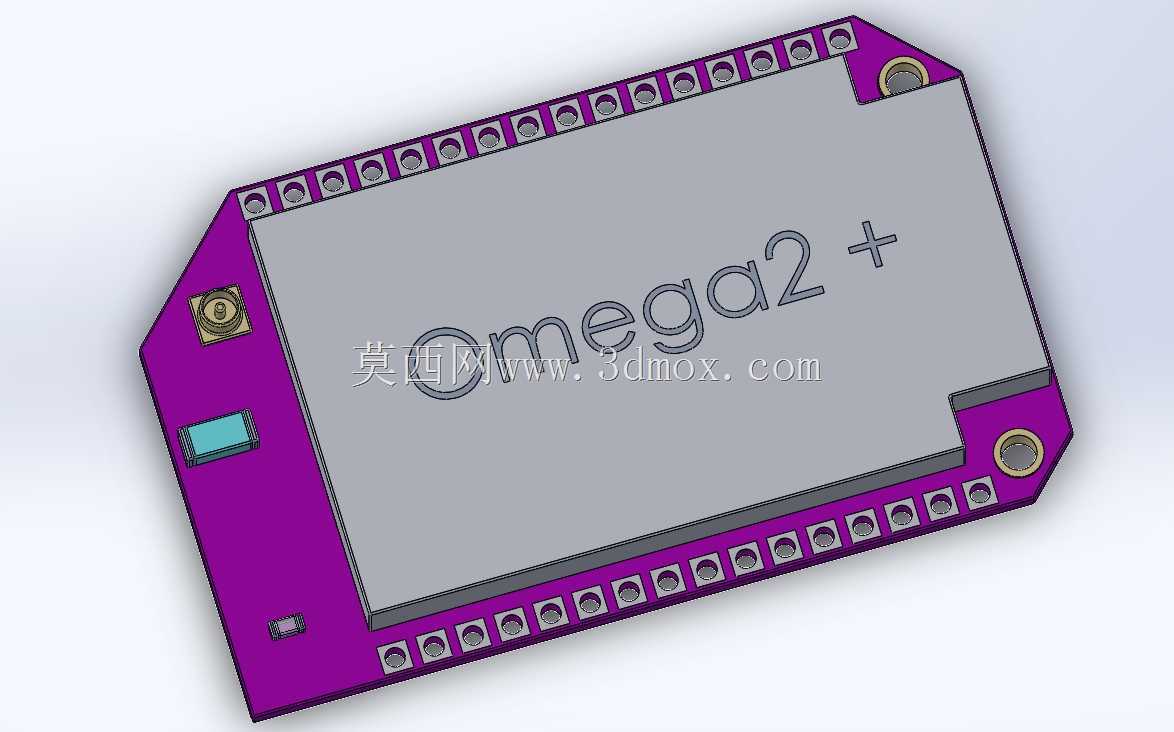

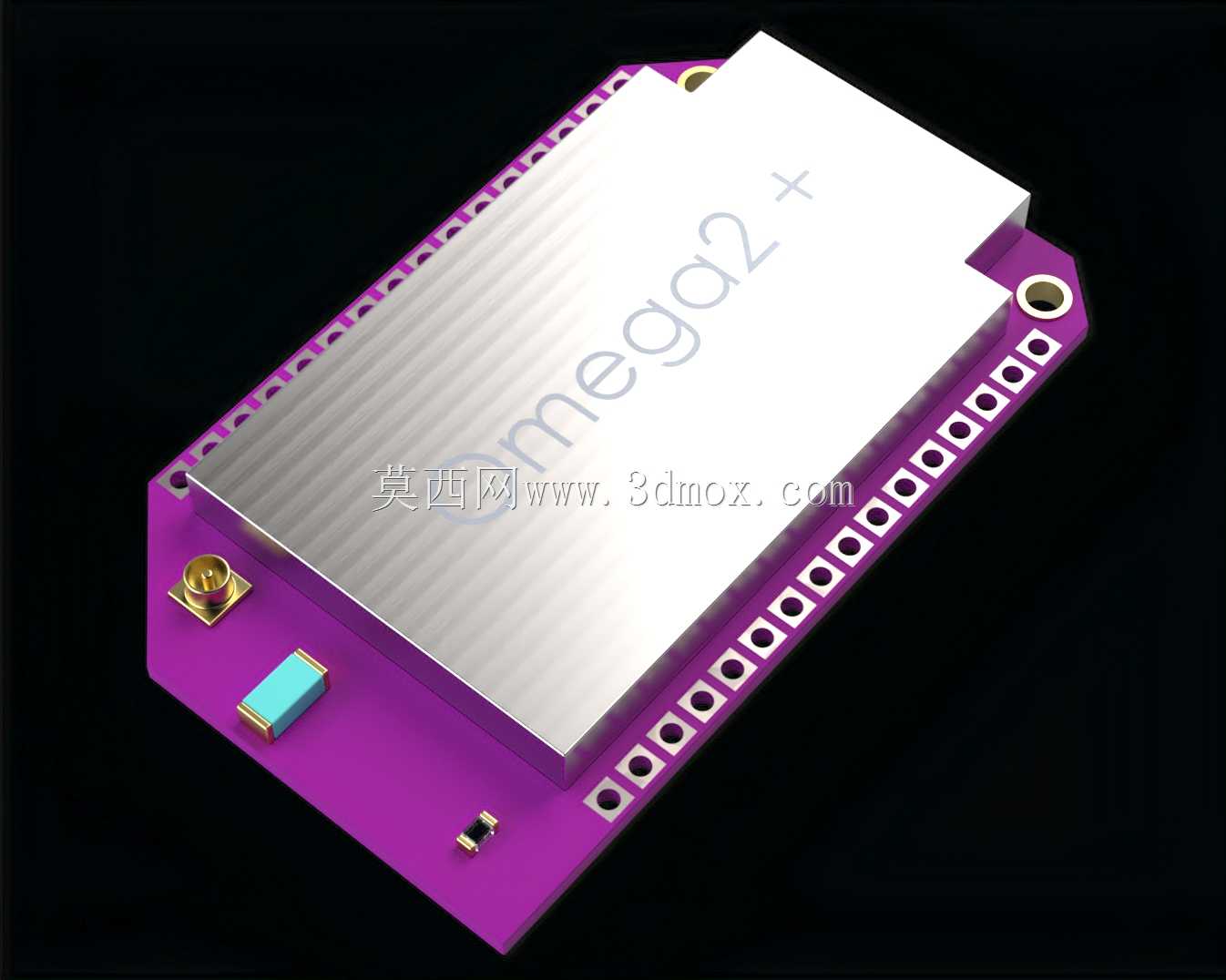

本次建模的Omega2+是面向嵌入式物联网场景的核心主控模块，在智能终端、小型传感节点、边缘数据采集设备中应用广泛，这类模块常被嵌入到各类小型智能硬件中，承担本地数据运算、外设驱动、网络通信传输的核心功能，是很多轻量化智能设备的控制核心。建模过程中首先参考官方公开的机械尺寸规范，还原了板卡的整体外形轮廓，板体采用切角矩形设计，其中两个对角位置设置了金属安装固定孔，用于板卡在设备壳体内部的螺丝锁附固定，建模时严格匹配了固定孔的孔径、孔位相对坐标以及沉台深度，确保安装时不会出现干涉问题。板卡四周排布的双排排针焊盘位置也做了精准还原，每一个引脚的间距、焊盘尺寸都按照实际封装参数建模，方便后续做配套载板设计或者外壳开孔时直接对位，避免出现引脚错位无法插接的问题。板体表面的元件布局也按照实物做了对应还原，包括板载的无线模块屏蔽罩、状态指示灯、复位按键的位置都和实物保持一致，其中主芯片区域的屏蔽罩做了凸起的高度还原，在做外壳结构设计时可以直接参考这个高度预留内部空间，避免外壳压碰到板上元件。建模时特意区分了PCB基板、焊盘、金属固定孔、表面元件的不同材质特征，方便后续做结构干涉检查、装配模拟时快速识别不同部件。在实际项目应用中，这类小型主控板的安装边界需要严格把控，板体整体厚度、排针伸出高度、固定孔的位置公差都会影响最终的装配效果，建模时把所有安装相关的配合面都做了公差预留的参考基准，结构工程师在做配套结构设计时，可以直接调用模型做装配验证，不需要反复核对二维图纸的尺寸参数。板卡边缘的切角设计除了做外形标识区分安装方向外，也能避免安装时板角和壳体内部的加强筋产生干涉，建模时还原了切角的角度和尺寸，方便设计配套的定位柱时做方向防呆设计。对于需要把该模块集成到自有产品中的开发者来说，精准的三维模型可以大幅缩短结构设计周期，提前排查装配过程中可能出现的空间冲突、安装错位等问题，不需要等到实物打样后再发现结构问题返工修改。
