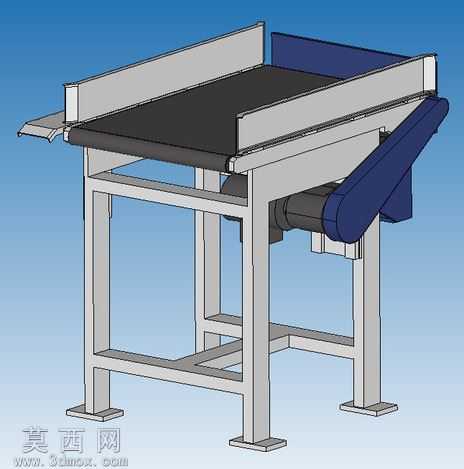

工业重载平皮带输送设备三维设计

本模型为工业场景使用的平型带式输送机三维设计成果，建模过程中严格遵循通用带式输送机的设计规范，对设备各组成部件进行了等比例参数化建模，完整还原了真实设备的装配逻辑与结构细节。模型主体包含支撑机架、输送皮带、驱动滚筒、改向滚筒、侧边挡料结构、端部导料溜板、驱动单元护罩等核心部件，各部件间的装配约束完全匹配实际设备的安装配合关系，可直接用于装配干涉校验、结构优化参考以及工程方案演示。材质渲染阶段，针对不同部件的实际用材进行了对应材质赋予：支撑机架采用哑光喷塑金属材质，还原工业型钢焊接机架的表面质感；输送皮带采用黑色哑光橡胶材质，表现橡胶带的表面摩擦力与柔韧质感；侧边挡料板与驱动护罩采用深蓝色工程塑料材质，区分防护部件与主体结构的材质差异；底部支撑脚采用金属切削加工质感，还原设备调平支撑脚的加工面特征。结构设计上，机架采用方管焊接的框架式结构，设置了多道横向与斜向加强筋，保证机架整体的承重刚度与抗形变能力；两侧设置通长挡料板，避免输送过程中物料从皮带侧边洒落；进料端设置倾斜导料溜板，方便上游设备来料平稳导入输送皮带面；驱动单元布置在设备出料端下方，配套弧形护罩完全包覆传动部件，既符合工业安全防护要求，也让设备整体外观更整洁；底部四个支撑脚配置可调式垫脚结构，可根据现场安装地面的平整度调整设备水平度，保证皮带运行不跑偏。建模过程中对皮带的张紧结构、滚筒的轴承安装位都做了细节还原，没有省略关键的功能结构，各部件可单独导出用于工程拆图参考，整体模型结构严谨，细节完整，可作为工业输送线方案设计、同类设备改型设计的参考三维模型，也可用于生产场景的三维可视化演示素材。
