方形工业排气扇外观结构三维设计

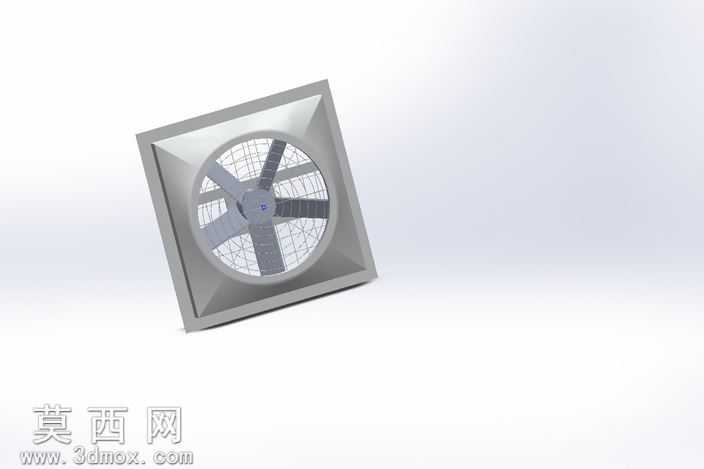

本作品为方形排气扇的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模初期先梳理排气扇的核心组成逻辑，将整体结构划分为外框壳体、防护网罩、扇叶组件、中心固定座四大核心模块，遵循从整体到局部的建模思路，先绘制外框的方形基准草图，通过拉伸凸台生成外框的基础实体，再对外框的边角做圆角过渡处理，还原真实产品的圆润边角特征，避免尖锐棱角的安全隐患，同时在外框内侧预留出防护网与扇叶组件的安装限位槽，保证各部件装配时的对位精度。扇叶部分采用曲面建模方式完成，先绘制单个扇叶的翼型截面草图，通过放样曲面生成单个扇叶的曲面实体，再根据扇叶的排布数量做圆周阵列，保证每片扇叶的安装角度、曲面弧度完全一致，还原排气扇扇叶的空气动力学造型，确保扇叶转动时可以形成稳定的定向气流，实现高效排风换气的功能。中心固定座采用回转体建模方式，通过旋转凸台生成基础造型，在固定座表面预留扇叶的安装卡槽与转轴配合孔位，还原真实产品的装配结构。防护网罩部分采用筋位阵列的建模方式，先绘制单根径向防护筋与环形防护筋的草图，通过拉伸生成单根筋位后分别做圆周阵列与径向阵列，形成疏密均匀的网格防护结构，既可以保证气流顺畅通过，又能避免异物接触转动的扇叶，提升使用安全性。材质渲染阶段，外框壳体赋予哑光灰色工程塑料材质，调整材质的粗糙度参数还原塑料外壳的磨砂质感，扇叶部分赋予半透明浅灰色硬质塑料材质，模拟真实扇叶的半透明视觉效果，防护网罩赋予与外框一致的哑光灰色塑料材质，中心固定座赋予深灰色硬质塑料材质，通过不同深浅的材质区分强化各部件的结构层次感。场景布光采用柔和的漫反射光源搭配主辅光源组合，主光源从模型斜上方45度角照射，突出扇叶曲面与外框的立体轮廓，辅光源从侧方补光，弱化模型暗部的死黑区域，最终渲染出的效果清晰展现排气扇的整体造型与结构细节，模型各部件之间保留合理的装配间隙，完全符合真实产品的生产装配逻辑，可用于产品结构验证、外观展示、教学演示等多种场景。
