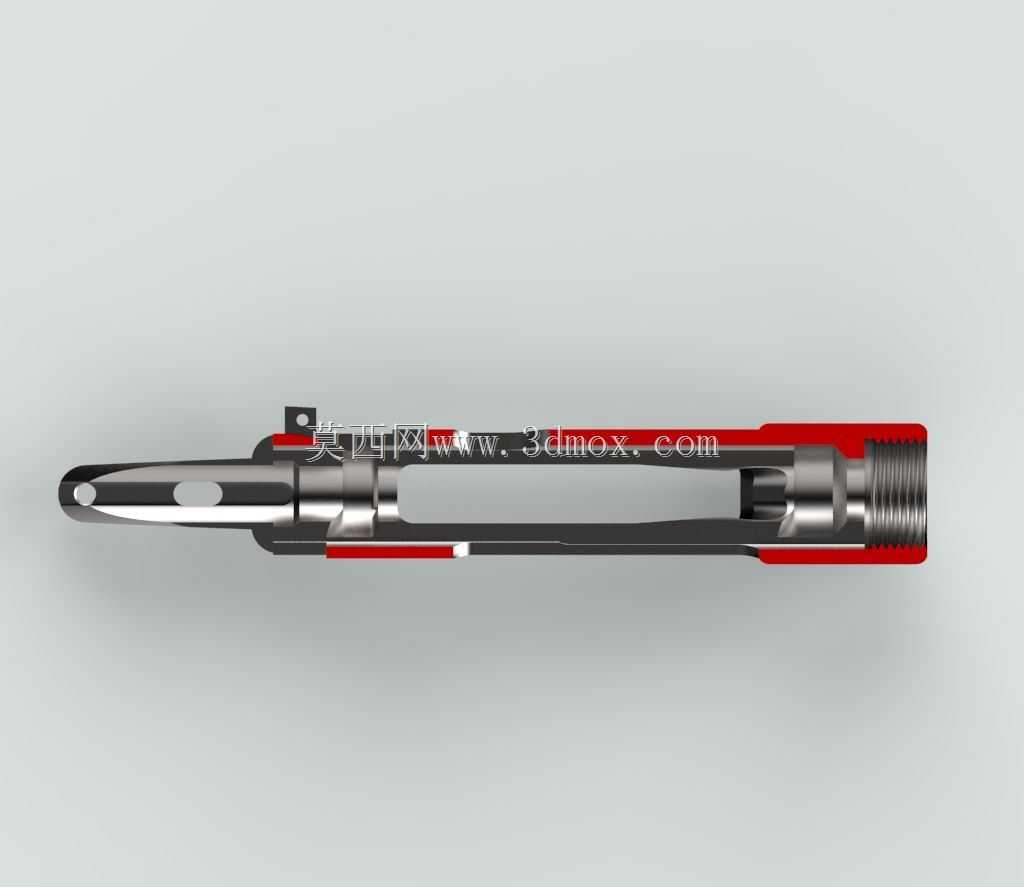

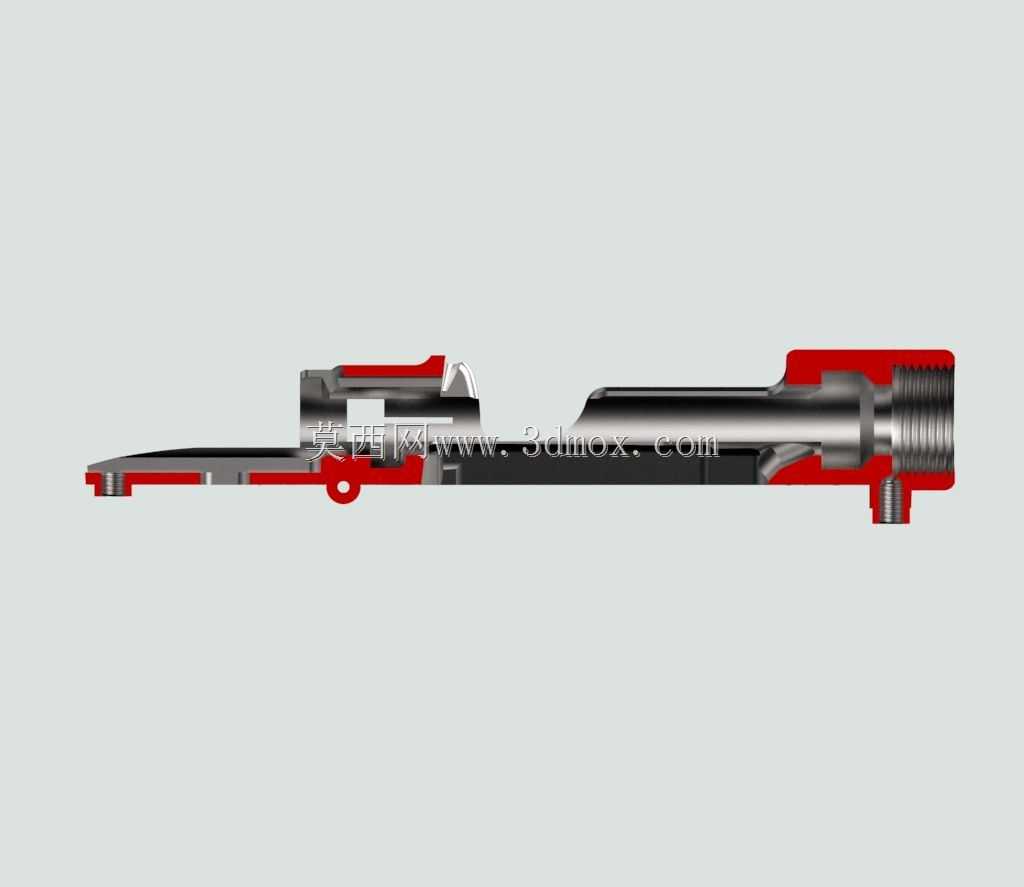

军用步枪机匣接收结构剖面展示

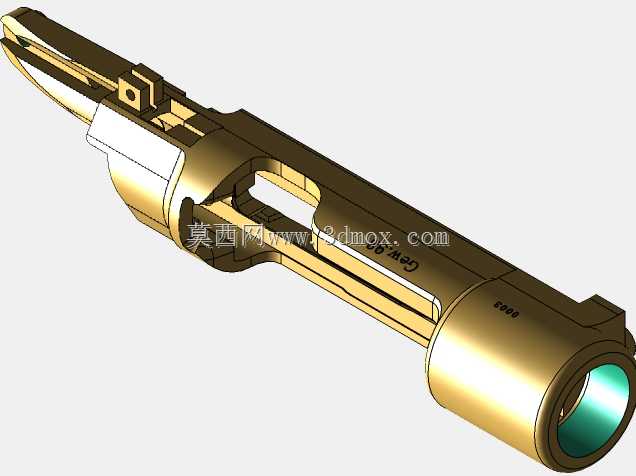

该构件为步枪核心承载基体，在轻武器装备体系中承担着连接枪管、枪机、发射机构、供弹具等全枪核心部件的作用，是整枪装配的基准载体，所有动作机构的运行轨迹都依托该构件的内腔导向面完成定位。从剖面结构可以看到，其内部设计有连续的枪机导引导轨，枪机在往复运动过程中，沿导轨完成推弹入膛、闭锁、击发后开锁、抽壳抛壳的全流程动作，导轨的形位公差直接决定枪机运行的顺畅度与闭锁支撑的贴合精度，设计时需保证导引面的直线度误差控制在极小范围内，避免出现卡滞、闭锁间隙超差的问题。构件尾部设置有螺纹连接段，用于装配枪托缓冲组件，螺纹的旋合长度与配合精度经过匹配计算，能够承受击发瞬间的后坐冲击力，避免长期射击后出现螺纹松动、连接失效的问题。构件下部设置有突出的安装凸耳，凸耳上预留有销轴安装孔，用于与发射机座、扳机组件完成铰接固定，孔位的同轴度要求直接影响扳机力的一致性与发射机构的动作可靠性，设计时需以枪机闭锁支撑面为基准，统一标注各安装孔的位置度公差。从结构布局来看，该构件在保证结构强度的前提下，对非受力区域做了壁厚优化，在不降低抗冲击性能的基础上控制整体重量，兼顾枪械的便携性与结构耐用性。其内部的闭锁支撑面采用对称式布局，能够均匀承受击发时弹壳底部传递的膛压冲击力，避免应力集中导致的构件变形、断裂风险。外部的轮廓曲面经过人机工程优化，与护木、握把的安装贴合面完全匹配，保证整枪装配后外形流畅，握持时无突兀棱角。在实际建模过程中，需重点还原内部各导向面、支撑面、安装孔位的相对位置关系，尤其是枪机运行通道与枪管安装轴线的同轴度，这一参数直接决定了枪械的射击精度与动作可靠性，所有配合面的倒角、退刀槽结构都按照实际加工工艺还原，保证模型可直接用于后续的工程分析、装配模拟或工艺拆解演示，为轻武器结构教学、机构动作仿真提供精准的三维参照。
