工业通风系统用立式离心排风设备结构

项目分类:3D模型 发布时间:2021-08-31 ID:253827
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构
  • 工业通风系统用立式离心排风设备结构

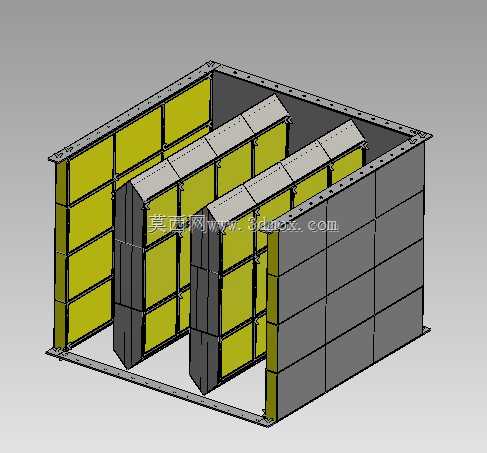

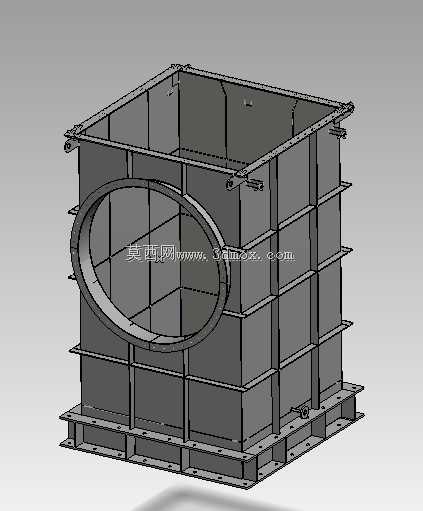

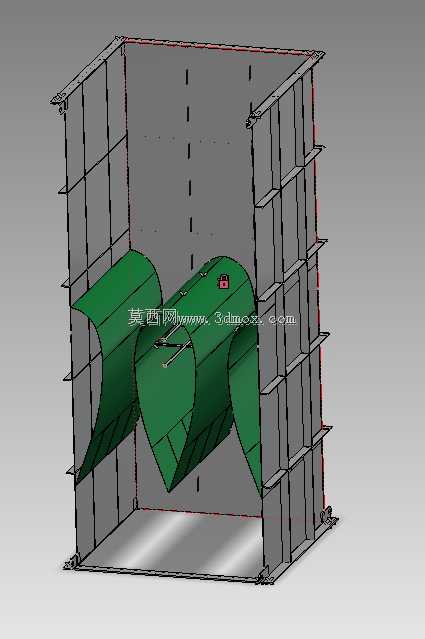

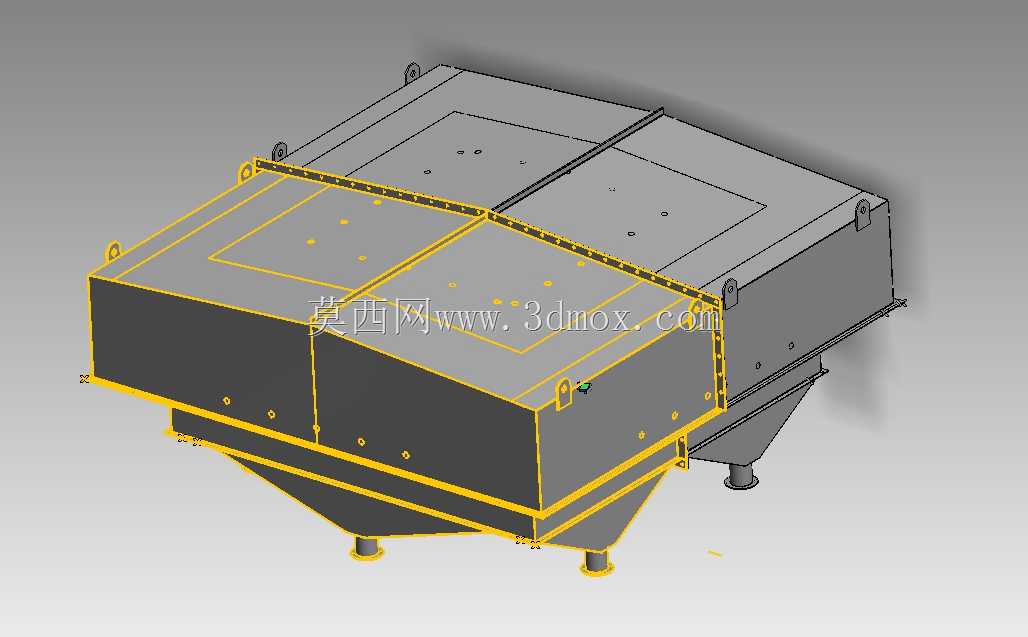

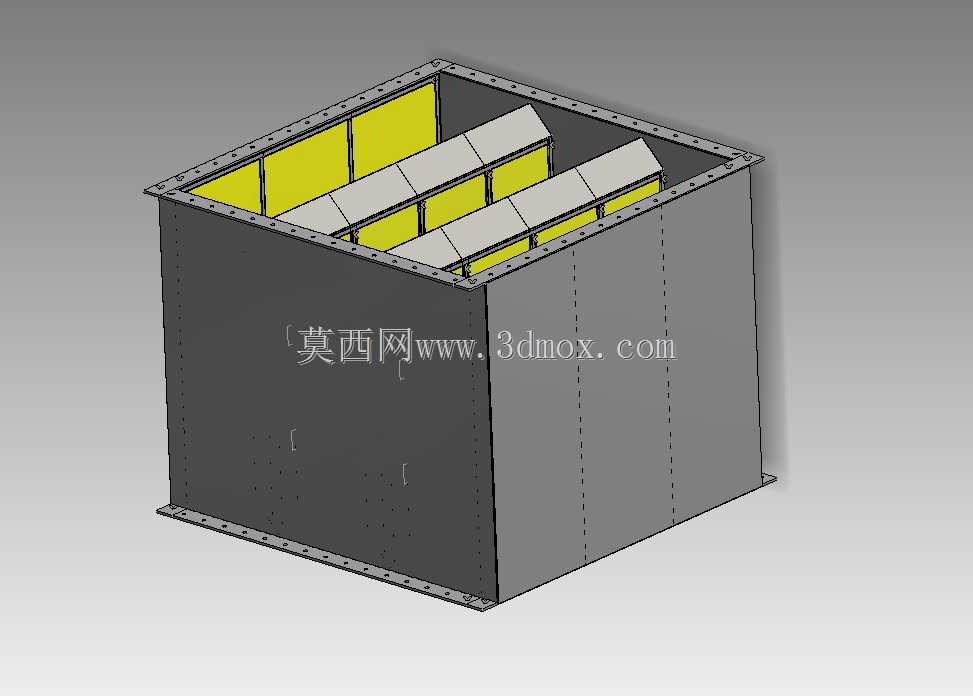

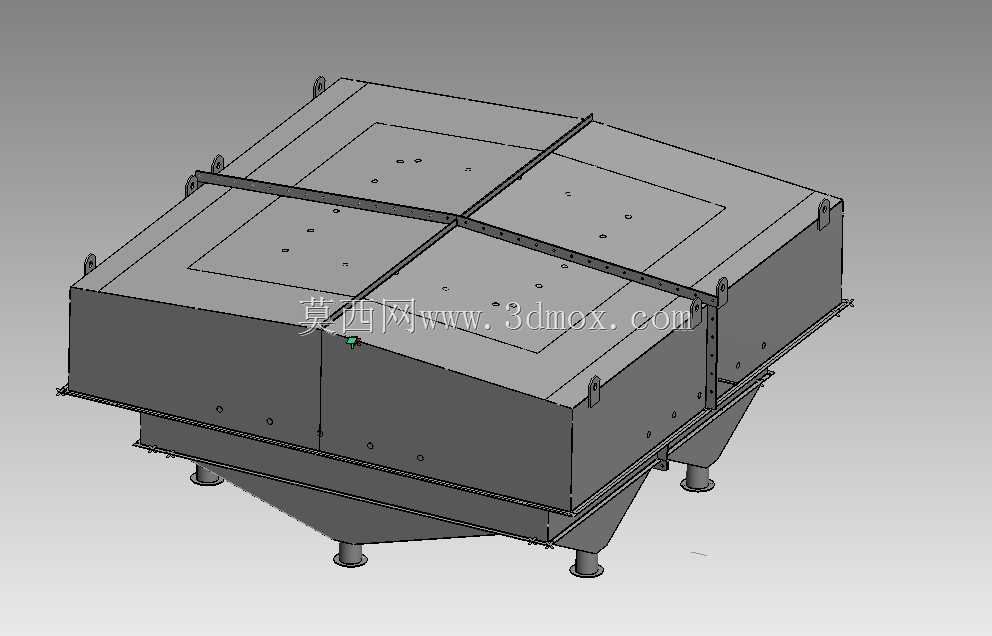

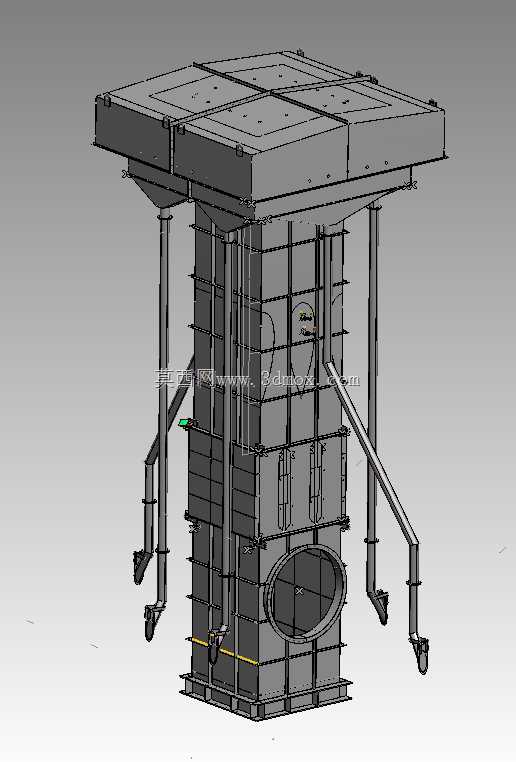

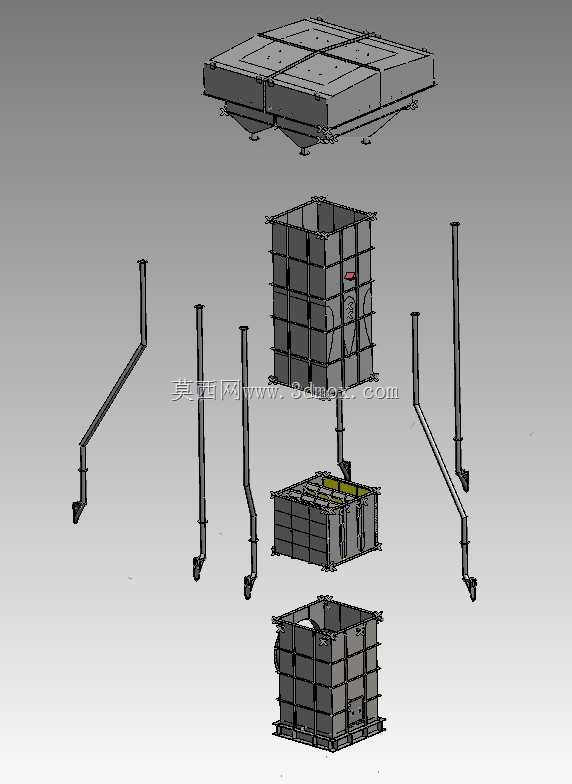

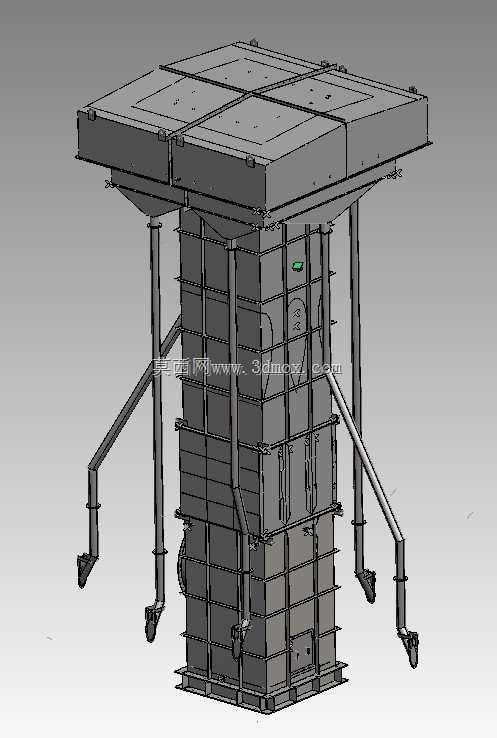

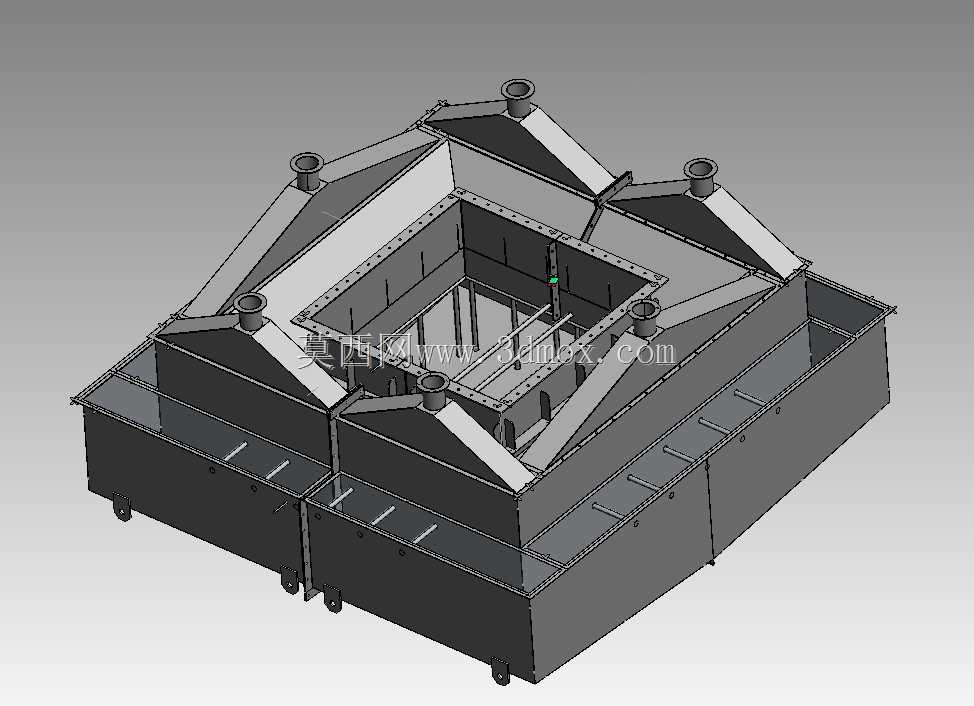

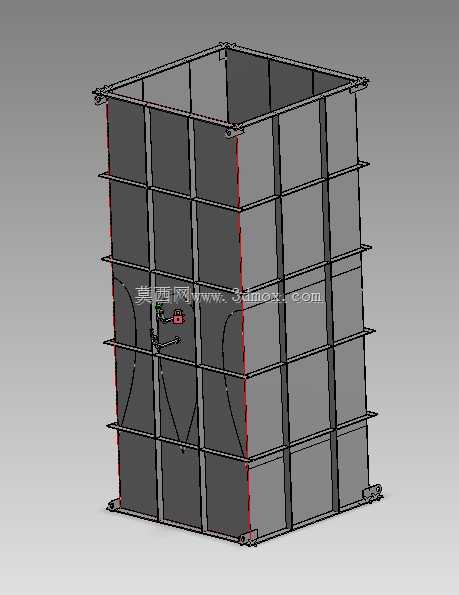

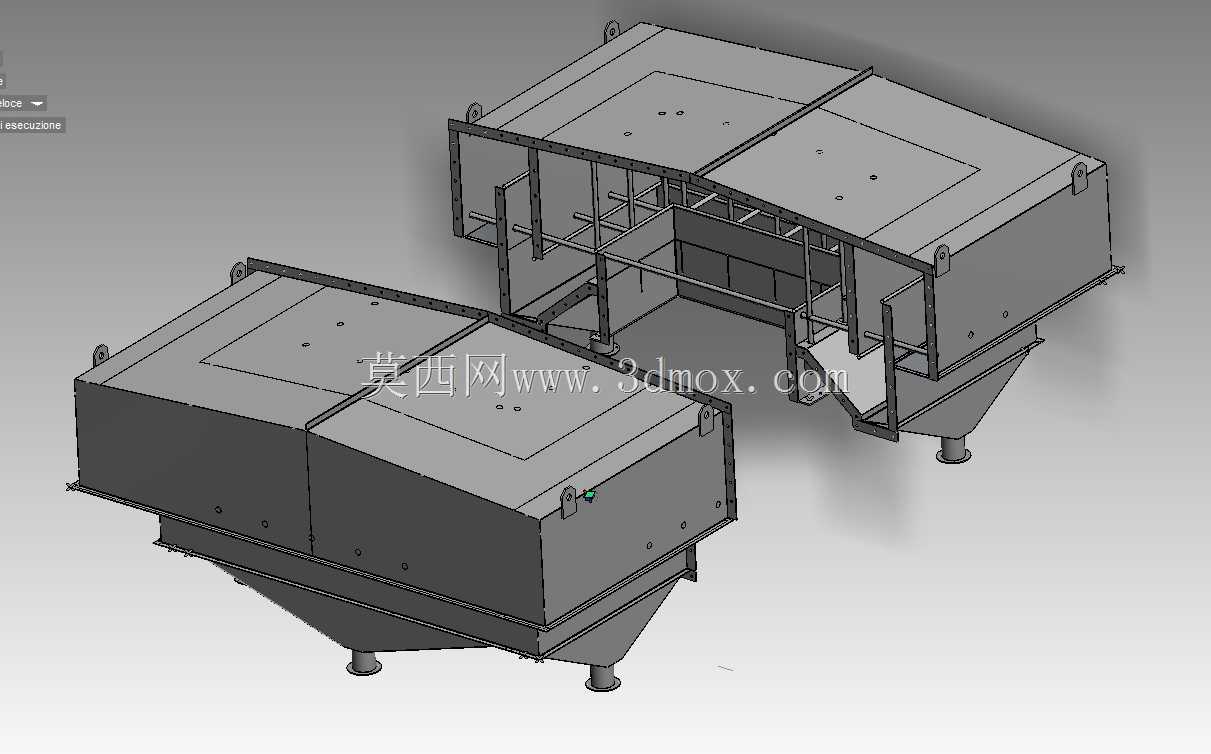

该设备主要应用于工业厂房车间排风、工艺环节气体输送、除尘系统前端气流增压场景,可适配涂装车间、焊接工位、物料输送工段的通风需求,作为通风系统的核心动力单元,负责将含尘、含余热或工艺废气通过管道网络输送至后续处理环节或直接外排,区别于普通卧式离心风机,立式结构可大幅缩减水平方向占地空间,适合安装空间局促、竖向管井排布密集的工业现场。设备整体采用立式方箱壳体结构,顶部设置多段拼接式出风段,可直接对接上方排风主管道,无需额外加装90度转向弯头,能有效降低管路局部风阻,减少风压损耗。壳体侧面预留圆形进风口,可通过法兰对接吸风支管或工艺排风罩口,进风口位置设置在壳体中下部,匹配离心叶轮的进风流向,避免气流折返造成的紊流损失。设备四周设置多组支撑立柱与可调式脚轮结构,既可以在安装阶段通过脚轮短距离移位调整安装位置,就位后可通过支撑立柱调平承重,抵消设备运行时的振动传递,避免振动传导至相连管路引发管路共振。壳体采用分段式钣金拼接设计,各段壳体之间通过法兰螺栓连接,段间设置密封胶条防止漏风,壳体外部设置多根斜向加强筋,提升高负压运行工况下的壳体刚度,避免薄板壳体出现鼓胀或凹陷变形。设计阶段优先考虑现场安装的便捷性,顶部出风段采用分块式盖板设计,可根据现场主管道的实际排布位置调整出风口的拼接尺寸,适配不同管径的主管道对接需求,无需现场额外切割改制。设备底部设置接料斗结构,可收集气流中携带的大颗粒物料或冷凝积液,通过底部排口定期排出,避免杂物进入叶轮腔造成叶轮动平衡失效。安装边界上,设备水平方向投影尺寸适配常规1.2米间距的厂房立柱排布,竖向高度可根据现场层高调整段节数量,进风口中心距地面高度匹配常规车间支管的架设高度,四周预留不小于300mm的检修空间即可满足日常维护需求,无需额外搭建大型检修平台。结构设计上充分考虑运维便利性,壳体侧面预留检修门位置,可在不停拆整体管路的前提下打开检修门清理叶轮积灰、检查轴承运行状态,降低日常运维的工作量。
