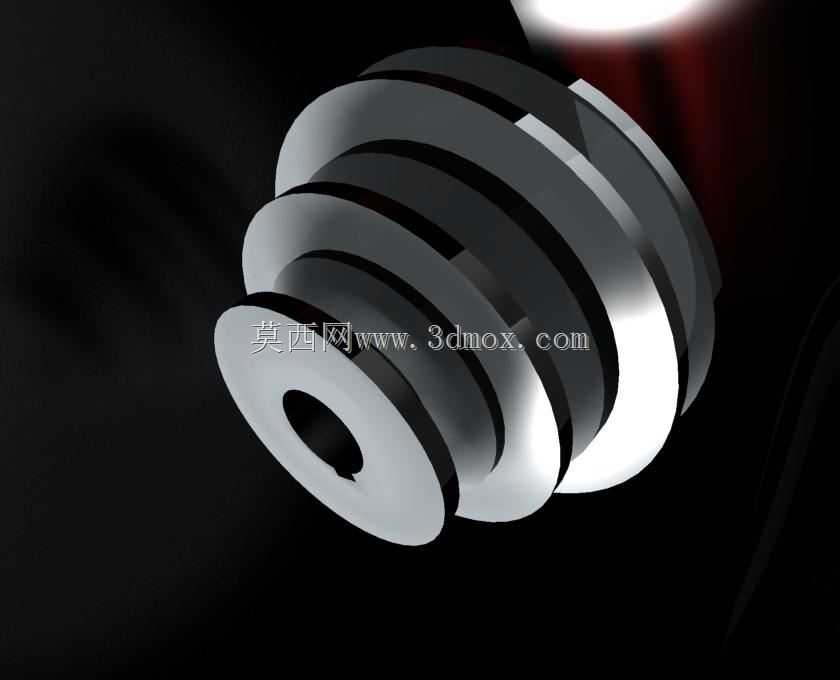

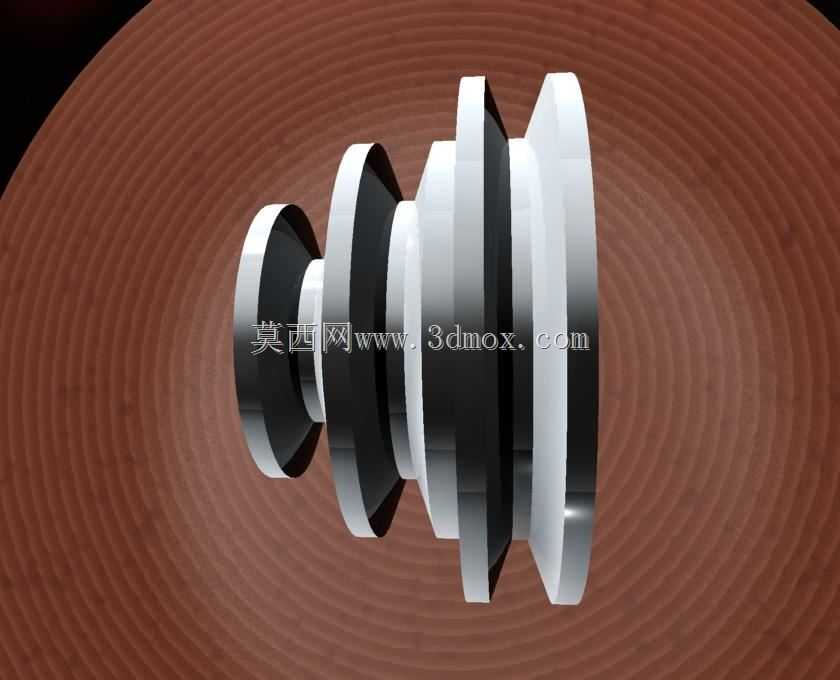

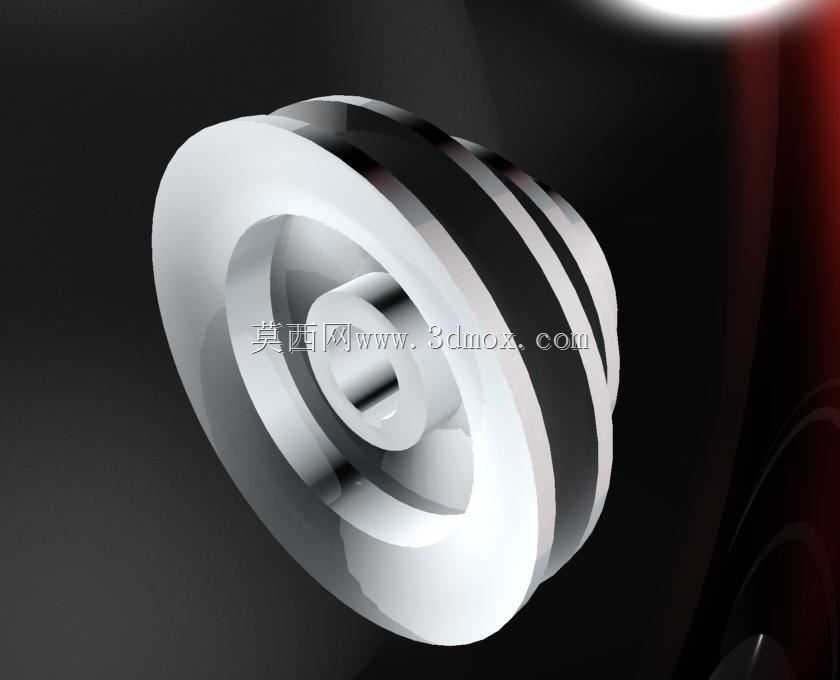

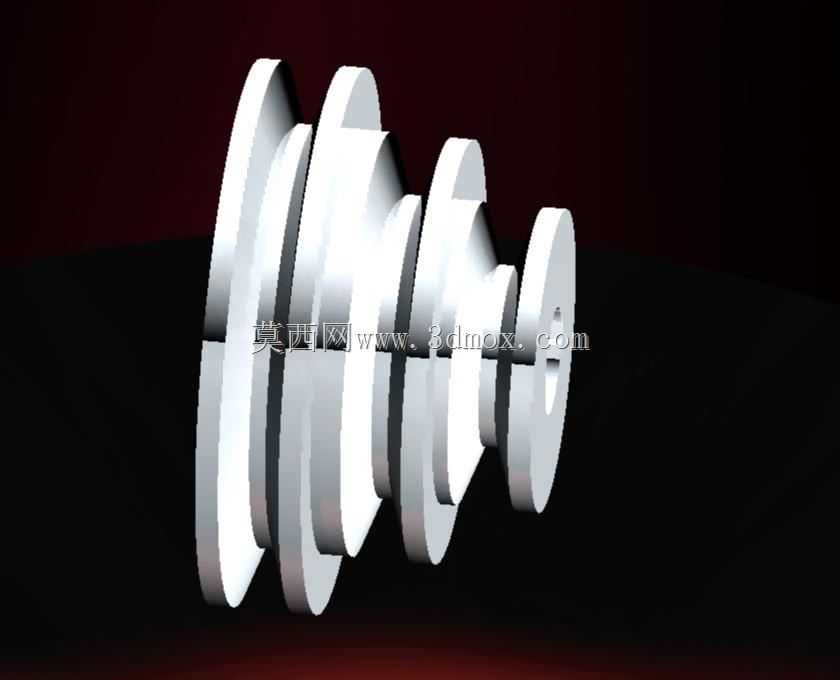

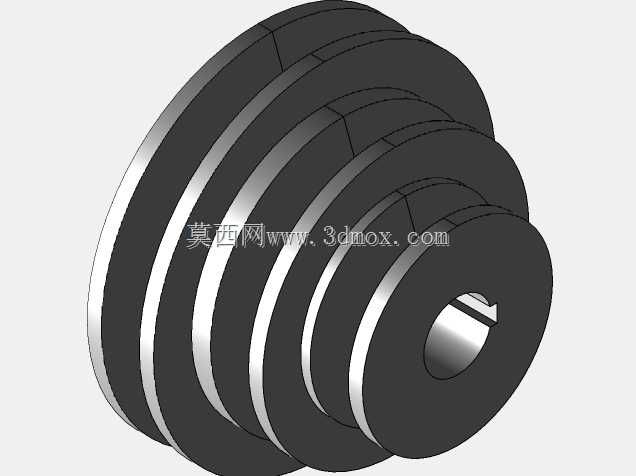

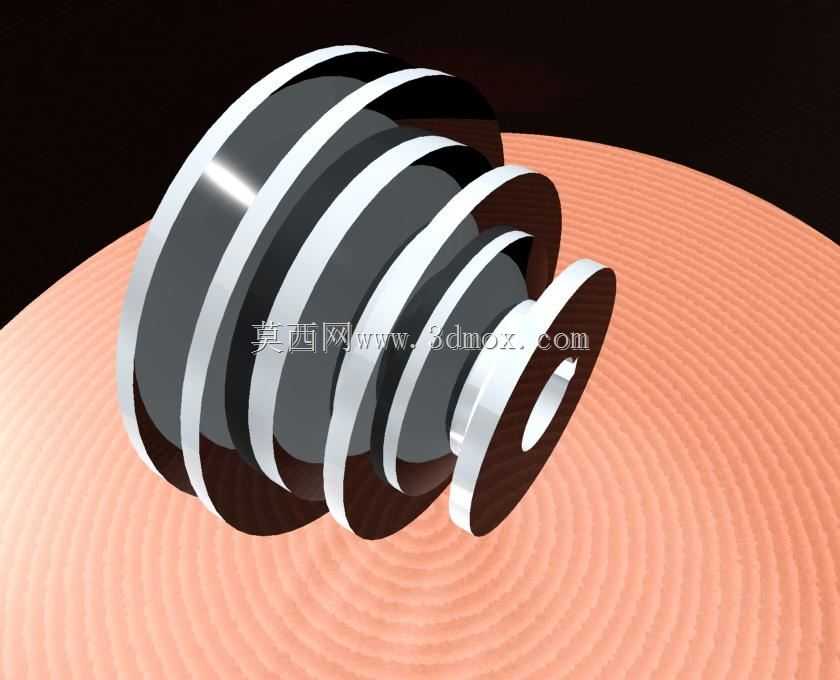

多槽式阶梯V型传动皮带轮结构

这类多槽阶梯V型带轮，常应用在中小功率的传动链路里，比如轻工输送线、小型机床辅机、农用加工设备的动力传递环节，靠多道V型槽匹配对应规格的三角带，把电机输出的扭矩平稳传递到从动端，相比单槽带轮能承载更大的传动功率，同时阶梯式的轮体结构，还能在同一根轴上实现不同传动比的输出，适配设备不同工位的转速需求，不用额外增设独立的传动副，能压缩整机的传动布局空间。从结构设计逻辑来看，轮体的阶梯段是按照不同带轮基准直径做同轴排布，每道V型槽的槽角、槽深都匹配标准V带的截面尺寸，保证带面和槽壁的接触面积足够，减少传动过程中的打滑损耗；中心的轴孔做了键槽位设计，安装时靠平键和传动轴实现周向固定，避免带轮和轴之间出现相对转动，轮体两端的挡边结构能防止运转过程中皮带出现轴向窜动脱槽，提升传动的稳定性。做三维结构设计时，首先要确定传动链路需要的额定传动功率、输入输出转速比，以此反推每一级阶梯带轮的基准直径，再结合配套V带的型号确定槽型参数，槽的间距要留够皮带安装和运转的间隙，避免相邻槽的皮带在运转中发生摩擦干涉；轮体的壁厚要根据传递扭矩做强度校核，尤其是阶梯过渡的位置要做圆角处理，减少应力集中，避免长期交变载荷下出现轮体开裂的问题。安装边界上，要注意带轮装配到轴上之后的端面跳动量控制，保证轮槽和皮带的对中精度，轴向定位要靠轴肩或者锁紧套固定，防止运转过程中带轮出现轴向位移；轮体的外圆最大直径要和周边的机架、护罩留够安全间隙，避免运转时发生剐蹭，同时多槽结构的带轮在安装皮带时，要逐根嵌入对应槽位，不能硬撬损伤带体和槽壁，日常维护时也能通过阶梯结构的不同槽位，快速调整传动比来适配设备不同的工况转速需求，不用整体更换带轮，降低运维的配件成本。这类带轮的轮体一般做动平衡处理，尤其是在转速较高的传动场景下，减少运转时的振动，延长轴承和皮带的使用寿命，阶梯段的直径差不能过大，否则会导致皮带的包角差异过大，影响传动效率，设计时每一级的直径差要控制在合理范围内，保证每道槽上的皮带都有足够的包角来传递扭矩。
