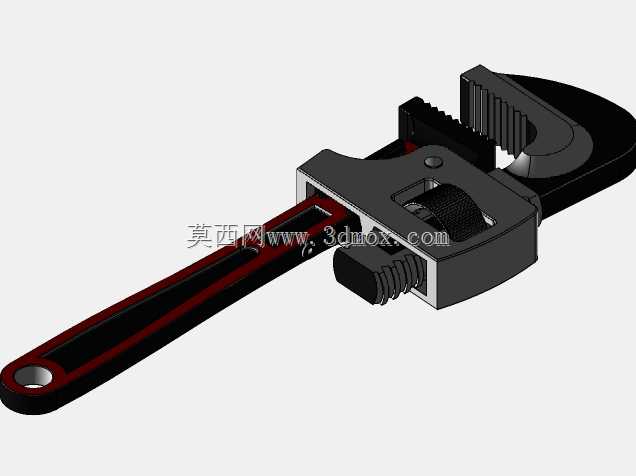

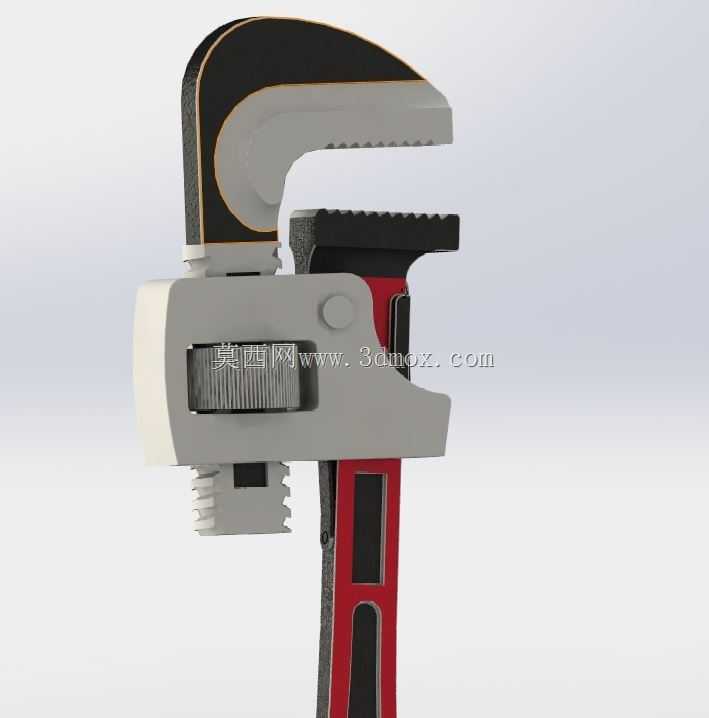

重型可调式管钳结构设计展示

日常管线施工作业场景里，这类可调管钳是管路安装、设备维保环节绕不开的手动夹持工具，和普通固定开口扳手不同，它的核心优势是可以通过调节钳口开合范围，适配不同外径的圆形管材、管件，不管是家装水电作业里的镀锌管、PPR金属接头紧固，还是工业厂区里的油气输送管线、消防管路拆装，甚至是设备检修时对异形柱状零件的夹持固定，都能靠钳口的齿形咬合结构提供足够的摩擦力，避免施力过程中工件打滑。

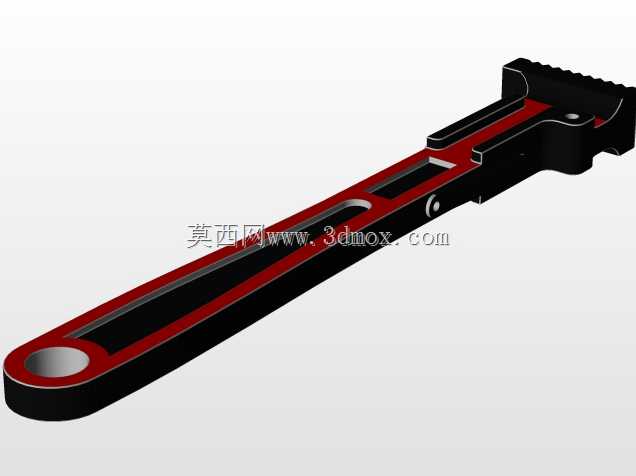

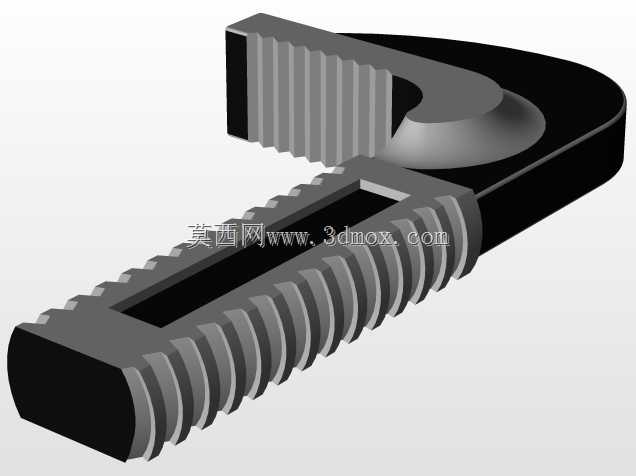

从结构设计逻辑来看，整个管钳的受力路径经过了明确的分配：活动钳身和固定钳身通过齿条导轨实现滑动配合，调节螺母套在固定钳身的螺杆段上，转动螺母就能带动活动钳身沿导轨平移，实现钳口开度的无级调整，这种结构能保证在开度范围内任意位置都能实现可靠锁止，不会因为受力出现钳口回退的问题。钳口的咬合齿做了不对称的倾角设计，正向施力时齿尖会更深地嵌入工件表面，反向扳动时能顺势松脱，既保证了夹持的可靠性，也能减少齿部的异常磨损。手柄部分做了包胶防滑结构，握持区域的截面形状贴合手掌施力的弧度，长时间作业时能降低手部的应力集中，同时手柄的长度经过力矩匹配，常规人力施力时就能输出足够的夹持扭矩，不需要额外加接延长杆，避免过载损坏钳体结构。

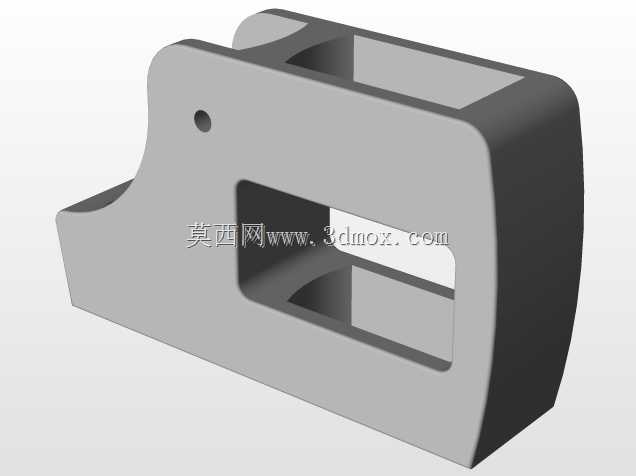

设计建模过程中，首先要明确钳口的最大开合范围，匹配对应规格管材的外径上限，同时要控制活动钳身的滑动行程，保证调节螺母在全行程范围内都能和齿条完全啮合，避免出现啮合齿数不足导致的齿部崩断问题。固定钳身和手柄的连接位置做了加强筋过渡，这个位置是扳动作业时的应力集中区，建模时要做圆角过渡处理，减少应力集中带来的断裂风险。钳头部分的齿形硬度要高于钳身主体，实际生产中一般会对齿部做局部淬火处理，建模时不需要额外体现热处理层，但要预留齿部的加工余量，保证后续机加工后齿形的尺寸精度。安装边界上，整个管钳的最大外轮廓要适配常规工具柜的储物格尺寸，钳头的厚度要保证能伸入狭窄的管路安装间隙，不会因为周边管线干涉导致无法卡入工件。活动钳身和固定钳身的配合间隙要控制在合理范围，间隙过大会导致钳口夹持时出现晃动，间隙过小则会在调节时出现卡滞，尤其是在作业环境沾有油污、铁屑的情况下，合理的配合间隙能保证调节动作顺畅，不会因为杂物嵌入导致调节机构失效。

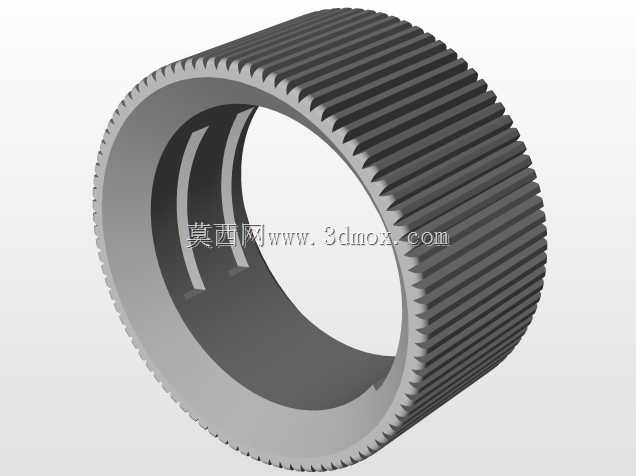

这类工具的结构看似简单，但每个尺寸的匹配都直接影响实际使用体验，比如钳头的开口角度如果设计过大，夹持小直径管材时会出现咬合点过少的问题，开口角度过小则无法适配大管径的夹持需求；调节螺母的滚花深度要合适，太浅会导致戴手套操作时打滑，太深则容易积存油污难以清理。建模时要把每个配合面的公差要求考虑进去，比如滑动配合面的粗糙度要求、螺纹调节副的配合精度，这些细节都会直接影响最终成品的使用寿命和操作手感。在管线维修的高空作业场景下，管钳的整体重量也要控制在合理范围，过重会增加作业人员的负重，过轻则可能因为钳体强度不足导致受力变形，所以在结构设计时要在保证强度的前提下，对非受力区域做适当的减重处理，比如手柄部分的镂空结构，既不影响整体强度，也能降低工具自重，提升长时间作业的舒适度。
