带90度曲线料斗的吸入系统专用管道

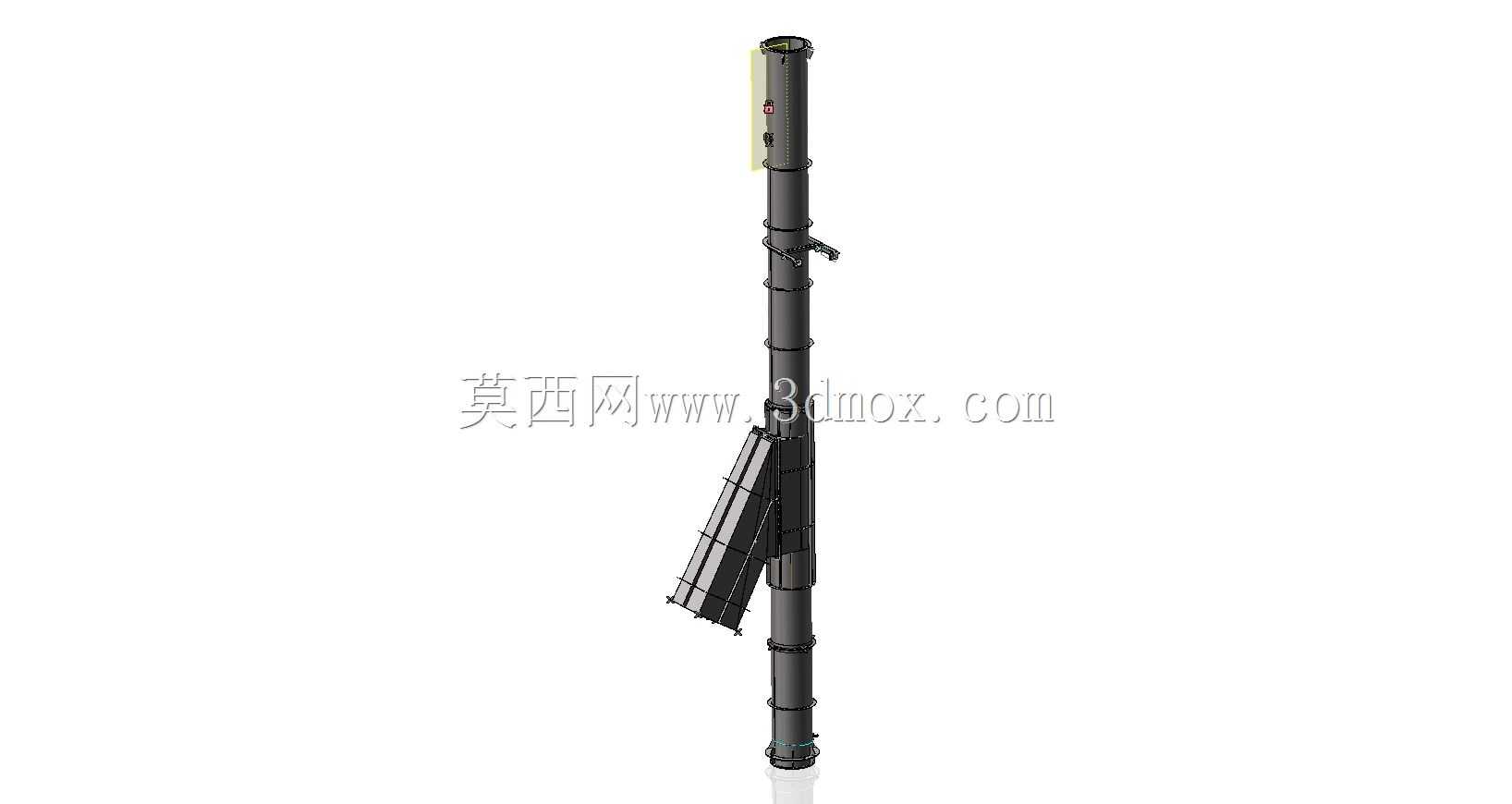

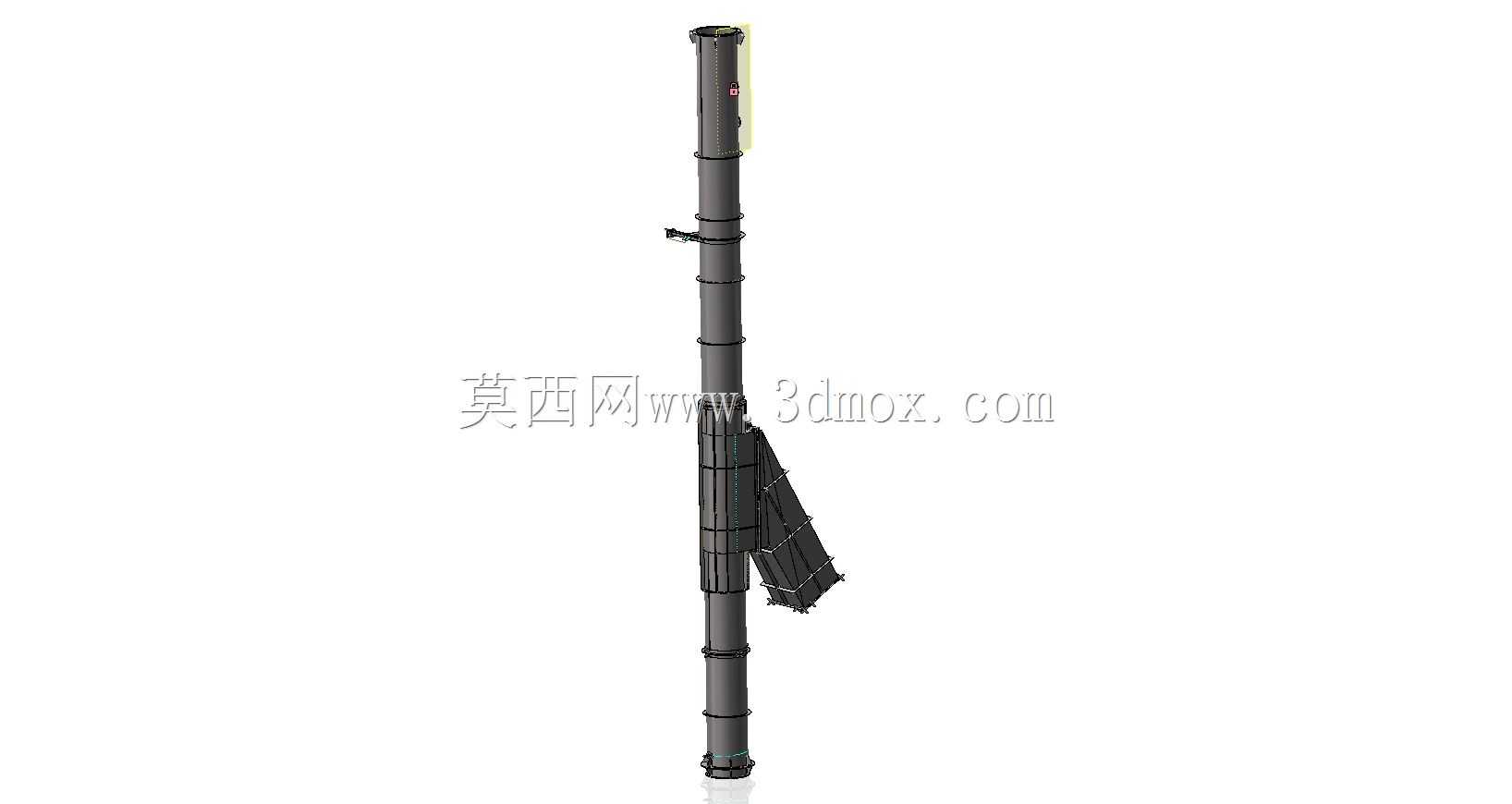

这类带料斗与90°曲线段的管道，主要应用在粉体、颗粒物料的负压吸入输送场景，常见于粮食加工、建材粉料输送、车间碎屑收集等工况的吸入系统末端，承担物料导入与转向输送的核心作用。不同于常规直筒输送管道，该结构在竖直主管路侧部集成了倾斜式料斗，料斗与主管通过平滑90°曲线段过渡，能够让从料斗进入的物料顺着曲线顺滑汇入竖直主管的气流中，避免直角转向带来的物料卡滞、管壁局部磨损过快的问题。从设计逻辑来看，整个管路采用分段式法兰拼接结构，每段管节之间通过带抱箍的法兰结构连接，既方便加工阶段的板材卷制焊接，也便于后期运维时的分段拆装更换，尤其是曲线段这类易磨损部位，可以单独拆卸替换，无需更换整根管路，能有效降低长期使用的耗材成本。设计阶段针对金属板材损耗做了专项优化，曲线段的展开下料采用了拟合曲面展开算法，将曲面拆分为多块近似梯形的板件拼接，尽可能减少板材裁切过程中的边角料浪费，同时每段板件的拼接焊缝设置在管路低磨损区域，避开物料直接冲刷的内壁面，延长焊缝使用寿命。安装边界上，竖直主管的上下两端均预留了标准法兰接口，可直接对接上下游的输送管路与负压发生设备，侧部料斗的进料口同样预留法兰边，可对接料仓出料口或者吸料罩，整体安装时需保证竖直段的垂直度偏差不超过千分之三，避免物料在管内偏流造成局部磨损加剧。管路外壁设置的多组环形抱箍，一方面用于强化管节连接的密封性，另一方面可作为安装吊点，配合支架将整根管路固定在厂房钢架或者设备机架上，无需额外焊接吊耳，减少现场安装的焊接工作量。料斗的倾斜角度设置在物料安息角以上，保证进入料斗的物料能顺利滑入曲线段，不会在料斗底部积料，同时曲线段的曲率半径经过气流仿真验证，能让汇入的物料在气流裹挟下保持稳定的输送状态，不会在转向处产生涡流导致物料沉积。
