带尺寸标注的长杆矛类冷兵器结构设计

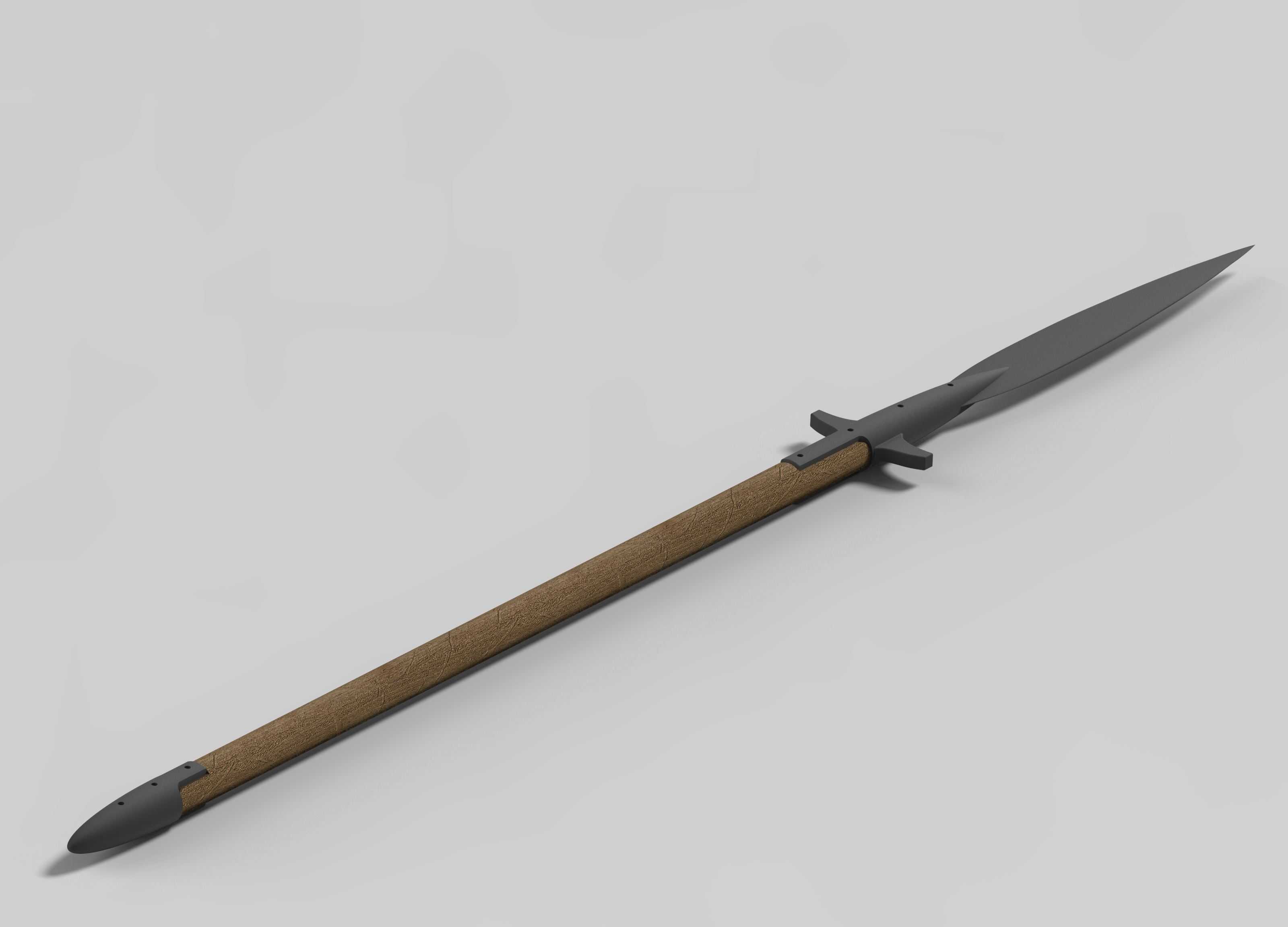

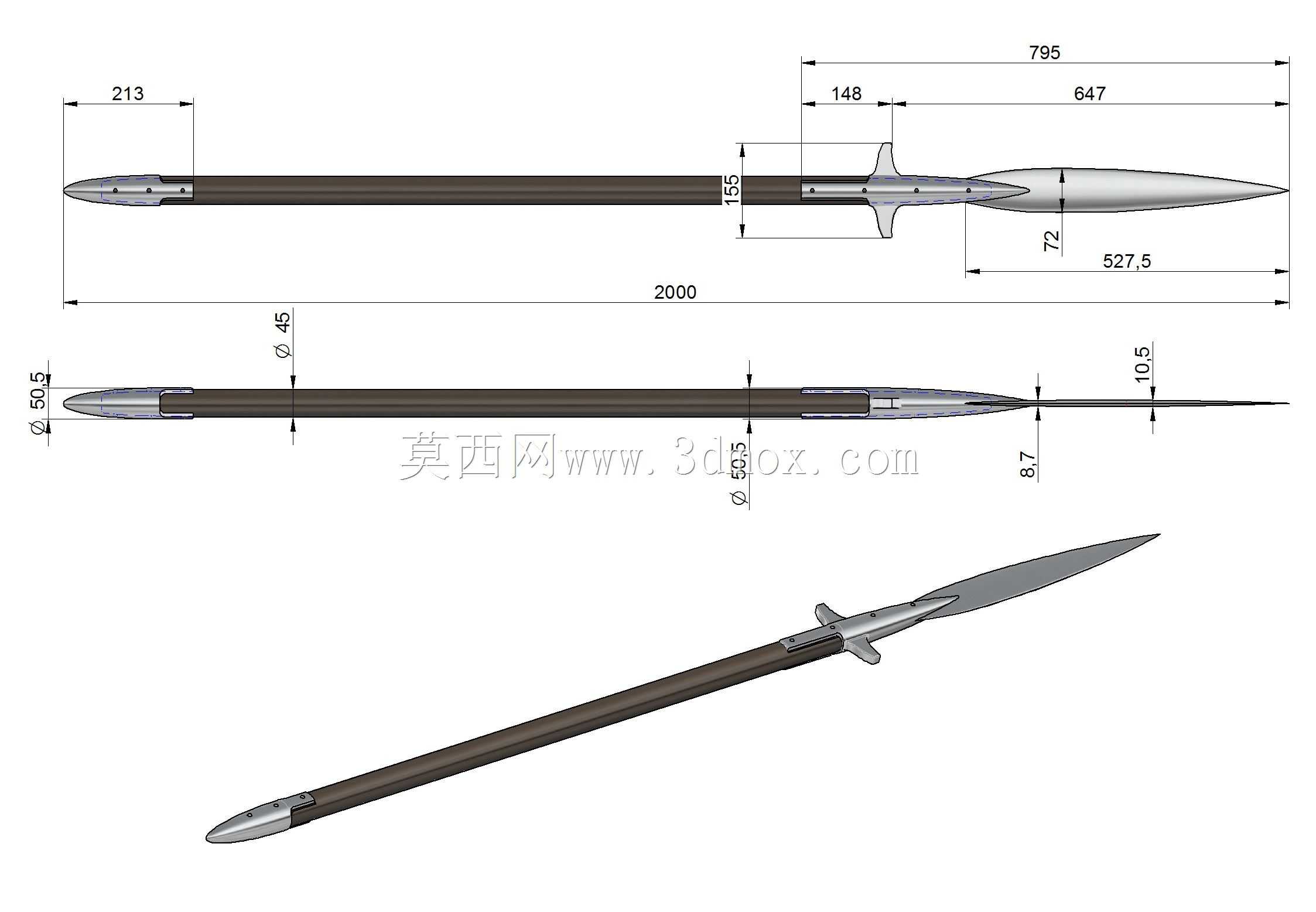

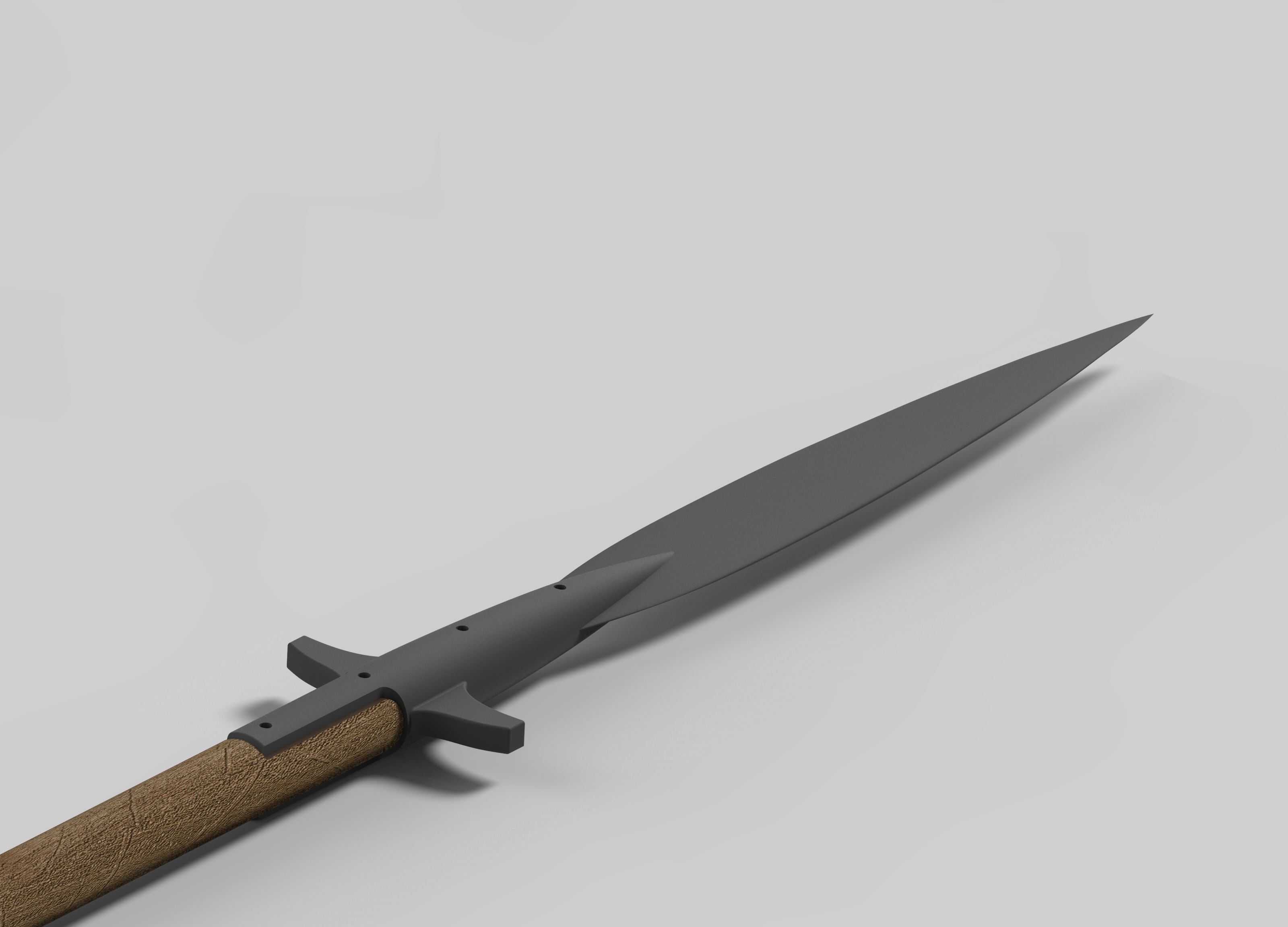

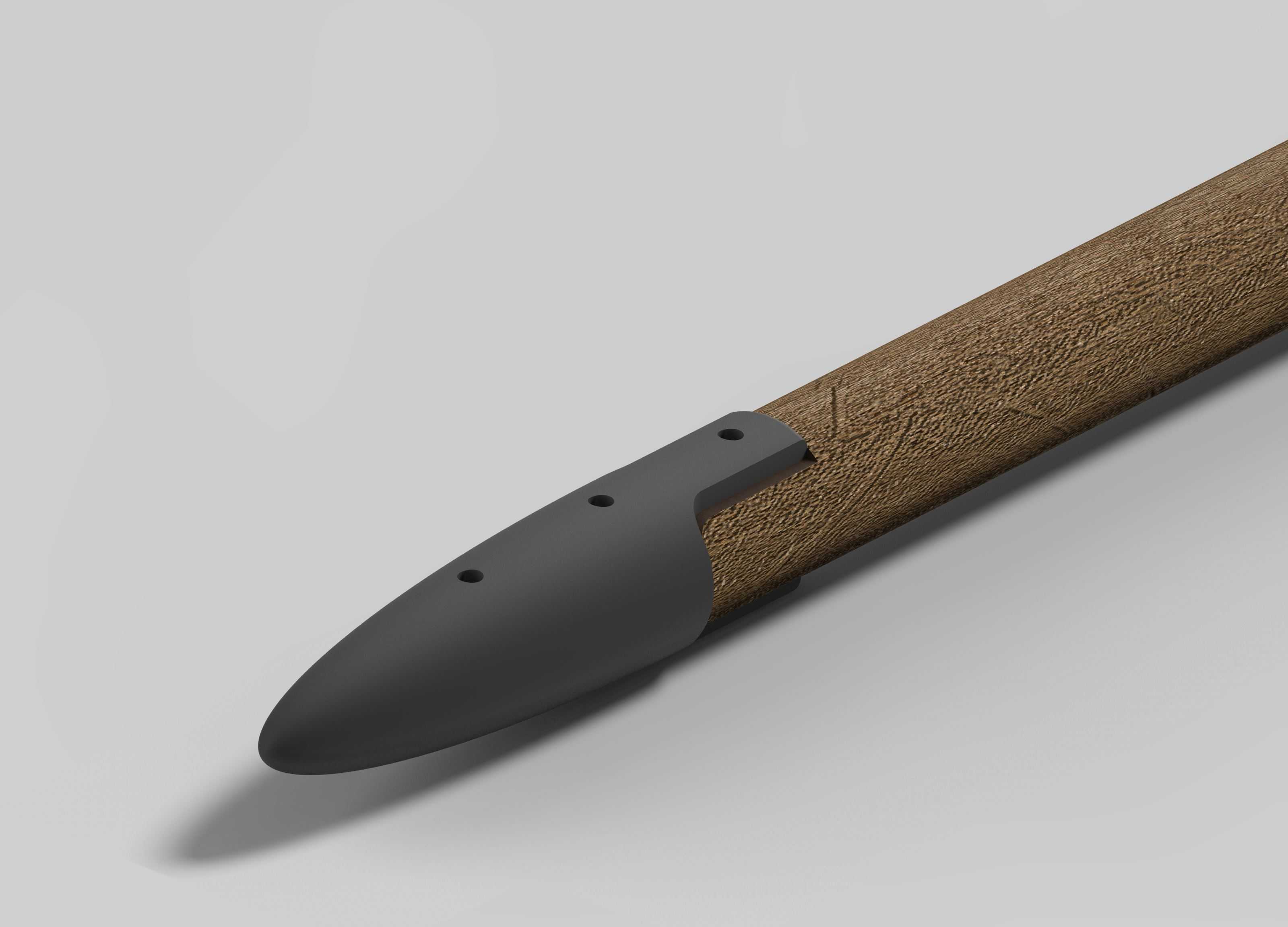

该长杆刺杀类器械的结构设计，首先围绕实际握持使用的受力场景展开，杆身采用等径长直结构，整体总长控制在2000mm，适配成年使用者单手握持前探、双手持握蓄力的常规操作幅度，杆身直径设定为45mm，握持时手掌可完全包覆，发力时不易打滑，同时兼顾杆身的抗弯折性能，避免刺击受力时出现杆体形变。前端矛头部分采用流线型渐缩设计，最宽处直径22mm，从矛头与杆身的衔接位置到锋尖总长527.5mm，锋尖做小角度收窄处理，可有效降低刺击过程中的接触阻力，矛头与杆身衔接处设置对称式翼状挡片，挡片突出杆身表面15mm，既可以防止刺击过深导致器械卡滞，也能在格挡时起到限位作用，避免对方兵刃沿杆身滑向握持区域。杆身尾端设置金属封端结构，封端段长度213mm，直径与杆身保持一致，尾端做圆弧收边处理，既可以平衡整支器械的前后重量，让持握时重心落在杆身靠前1/3位置，提升操控灵活性，也能在近身对抗时作为钝击部位使用，同时避免杆身尾端受潮、受撞出现开裂变形。从安装边界来看，矛头与杆身采用嵌套式连接结构，嵌套段长度148mm，配合周向定位销完成固定，可承受轴向刺击的冲击力以及侧向格挡的弯折力，无需额外焊接即可保证连接强度，日常维护时可快速拆解更换受损部件。该类器械的应用场景覆盖古代军事训练、传统武艺研习、影视道具制作、历史藏品复刻等多个领域，设计过程中充分考虑不同使用场景的需求：用于武艺研习时，可将锋尖做钝化处理，翼状挡片做圆角打磨，避免训练过程中出现磕碰损伤；用于影视道具制作时，可在保持外形尺寸一致的前提下替换杆身材质，降低整体重量，方便演员长时间持握表演；用于历史藏品复刻时，可严格按照标注尺寸加工各部位结构，还原传统长杆刺杀兵器的形制特征。整支器械的外形尺寸标注完整，各段衔接位置的公差配合经过反复校核，杆身的直线度、矛头的同轴度都设定了合理的公差范围，加工时可直接参照标注尺寸完成下料、成型、装配工序，无需额外进行尺寸换算。
