多规格线缆固定钢钉卡扣组件

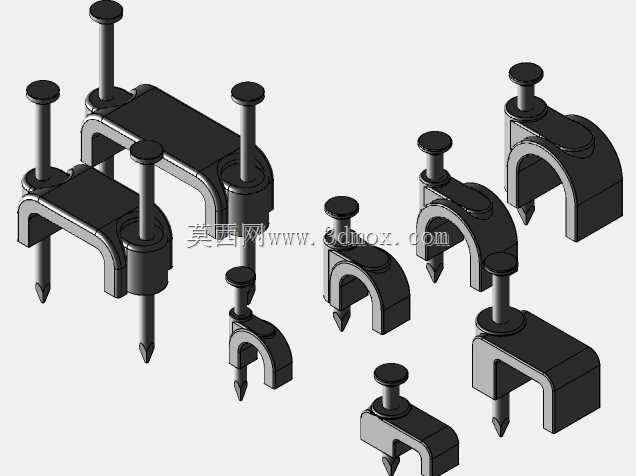

这套卡扣组件主要面向家装布线、弱电施工、电气柜内部走线等场景的线缆固定需求，覆盖不同线径的圆形线缆装夹需求，从细径的信号控制线到粗规格的电力电缆都能找到适配的卡扣规格，解决施工中线缆排布杂乱、固定不牢易移位的问题。设计上采用U型开口的抱线结构，开口弧度匹配对应规格线缆的外圆轮廓，装夹时不会过度挤压线缆外护套，避免长期使用下护套破损引发的绝缘隐患，同时卡扣本体与钢钉采用一体式预装结构，施工时无需额外组装配件，对准安装点位敲击钢钉即可完成固定，大幅提升现场布线的作业效率。卡扣本体做了加厚的承力结构，钢钉贯穿的柱位做了加强筋设计，敲击安装时不会出现本体开裂、钉位偏移的问题，钢钉采用尖头淬火处理，可直接钉入木质基材、轻质砖墙、水泥砂浆墙面等常见安装基面，钉入后钉帽与卡扣柱位顶面齐平，不会突出剐蹭后续布设的其他线缆。不同规格的卡扣在尺寸上做了梯度区分，最小规格适配4mm左右的细信号线，夹持开口宽度4.5mm，整体安装高度12mm，钢钉长度15mm，适合固定弱电箱内的网线、电话线等细径线缆；中等规格适配8-12mm的常规电源线，夹持开口宽度13mm，整体安装高度18mm，钢钉长度20mm，可用于家装墙面的插座电源线、有线电视线固定；大规格卡扣适配16-20mm的粗电缆，夹持开口宽度21mm，整体安装高度25mm，钢钉长度25mm，适用于户外临时布线、设备间电力电缆的基面固定。设计时特意将卡扣的U型开口边缘做了圆角过渡处理，没有尖锐棱角，穿线时不会划伤线缆外被，同时卡扣本体的材质选用耐候性工程塑料，在-20℃到60℃的环境下不会出现脆裂、软化问题，适配室内外不同的施工环境。安装边界上需要注意，钢钉钉入基面的深度不小于10mm才能保证足够的拉拔力，在混凝土基面施工时建议先预钻直径3mm的导向孔再敲入钢钉，避免钢钉弯折或者卡扣受力碎裂，相邻卡扣的布设间距根据线缆重量调整，细线缆间距控制在40-50cm，粗电缆间距控制在30cm以内，就能保证线缆排布顺直、长期使用不松脱。这套组件同时包含黑白两种配色的卡扣，白色款适配白色墙面、白色PVC线槽周边的布线场景，安装后视觉上更协调，黑色款适配深色柜体、户外黑色电缆的固定需求，不会因为卡扣颜色突兀影响布线整体观感。
