框架式多排管束换热支撑结构

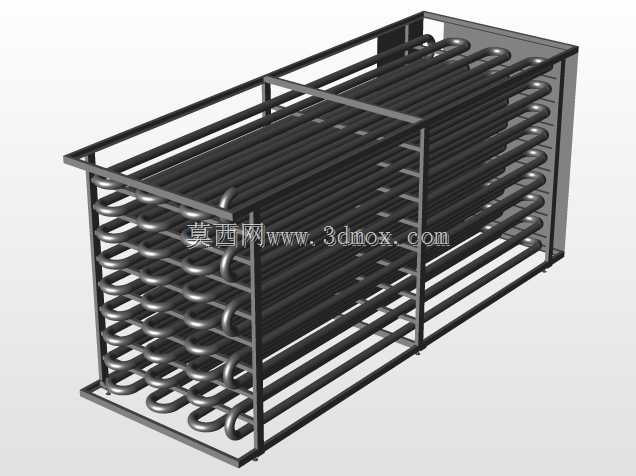

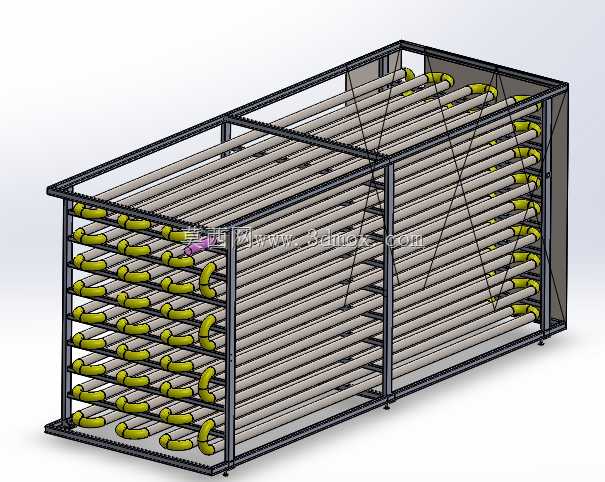

该结构以型钢焊接框架作为承载主体，内部沿长度方向分层布置多根平行换热管，端部通过弯头串联形成连续流道，整体呈现规整的矩阵式管束布局。框架立柱与横梁采用矩形截面型材，节点处满焊连接，既保证管束运行时的抗振刚度，也为现场吊装、就位提供可靠受力点。分层横梁直接承托每一排管子，管间预留均匀检修间隙，便于观察管壁结垢、弯头渗漏及保温层破损情况。从实际工况看，这类结构常见于液液换热、尾气余热回收或工艺介质冷却环节，流体在管内多次折返，可在有限占地内延长换热路径，提升换热效率。设计时先依据处理量、介质流速及允许压降确定总管长和单程管数，再将管长拆分为多排水平段，通过180度弯头连接，避免单根直管过长造成支撑跨距不足。框架宽度由管子数量、管间距及两侧操作空间共同决定，高度方向需兼顾顶层排气、底部排污和管排之间的维护距离；长度方向则受单根直管制造、运输及热膨胀补偿限制。管束端部弯头统一布置在框架两侧，形成明显的操作面，阀门、温度测点和排空接口可集中设置，减少现场配管工作量。框架底部设置可调支脚或地脚板，用于补偿基础不平并控制安装水平度，防止管子因附加弯矩在弯头处产生疲劳裂纹。建模过程中，型钢框架以焊件方式生成，便于统计型材长度和节点焊缝；换热管与弯头采用中心线驱动，调整管间距、排数或单程长度时可快速更新整体走向。结构四周预留的边界尺寸需满足管道对接、法兰紧固和保温施工要求，侧面抽出空间应能覆盖单根管子更换需求。对于存在热胀差的工况，可在框架一端设置滑动支撑或在管路上加入补偿段，降低热应力对焊缝和接口的影响。整体结构没有复杂运动部件，核心在于管束排布、支撑刚度与检修空间的平衡，适合在空间紧凑但需要较长换热路径的场合使用。
