带缆线滑轮机构的可调节承重工作台

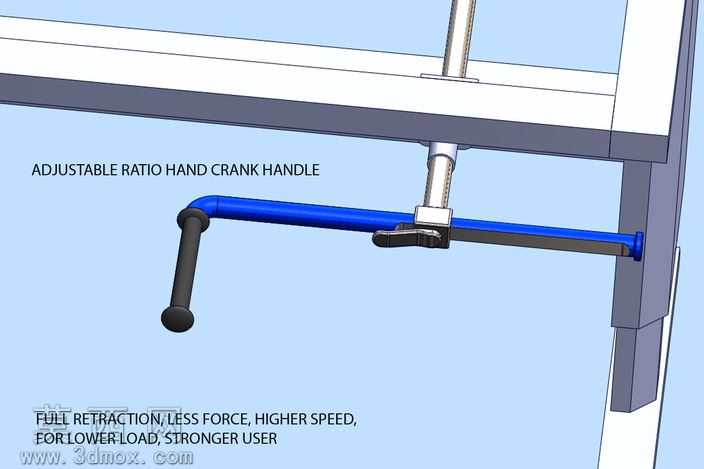

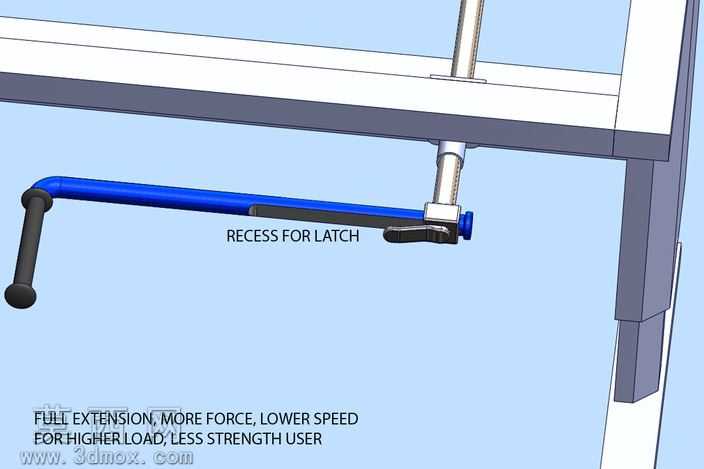

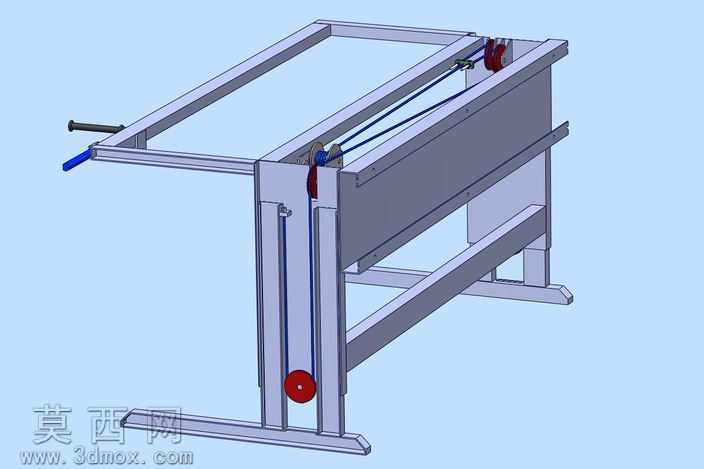

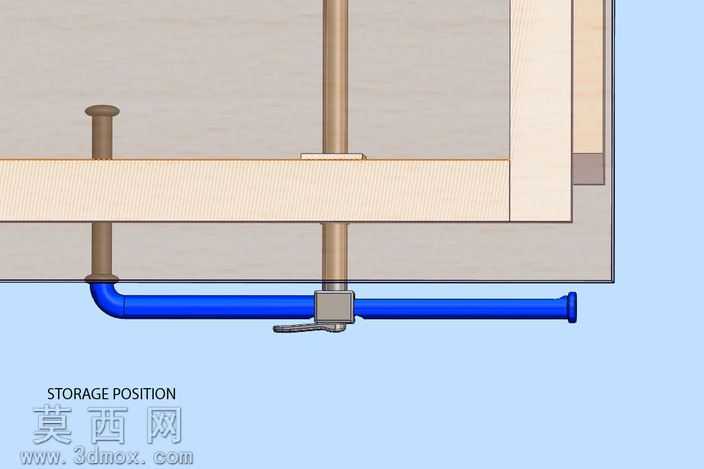

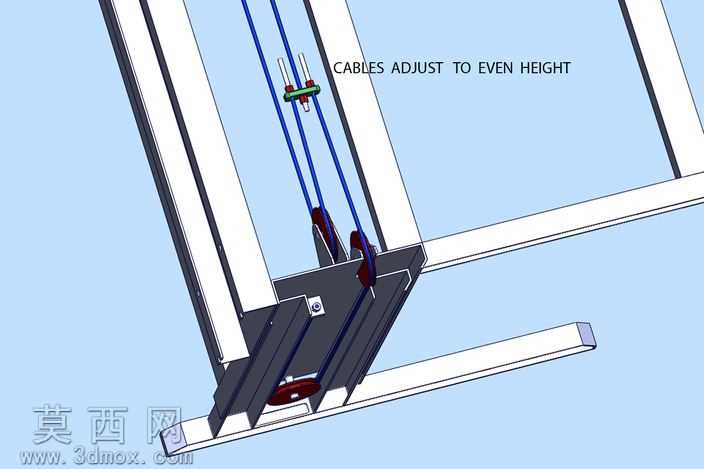

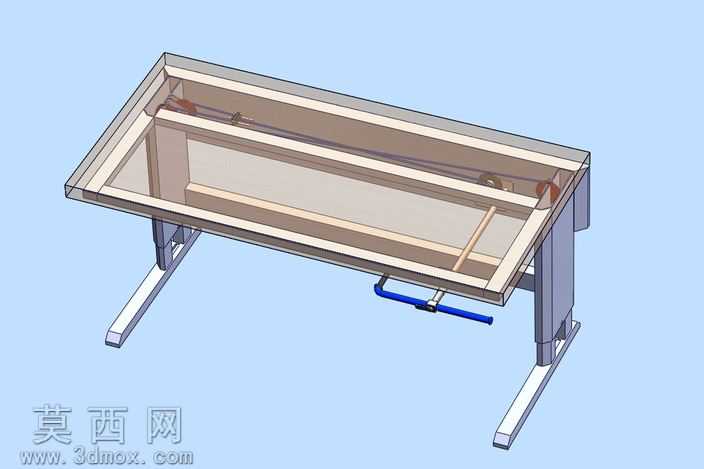

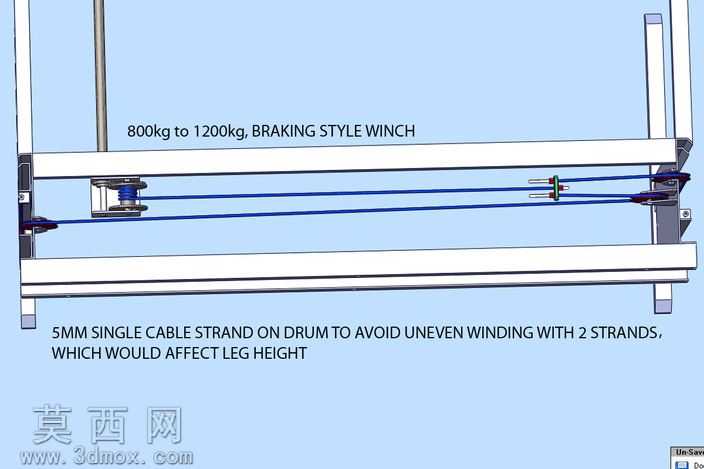

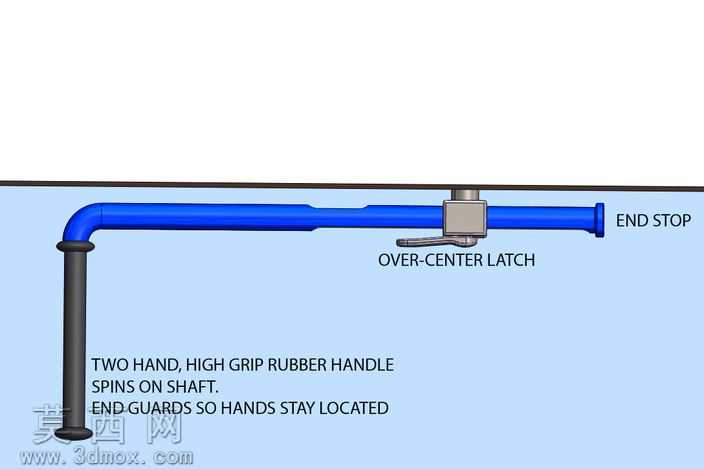

本作品为工业作业场景设计的可调节承重工作台三维模型，建模阶段采用参数化设计逻辑搭建整体框架，先以基准面定位桌台主体的长宽尺寸，再逐步拆分桌面板、支撑立柱、底部脚撑、调节机构等独立零部件，确保各部件装配间隙符合实际加工公差要求。渲染阶段采用半透明线框叠加实体的展示方式，既清晰呈现内部隐藏的缆线滑轮运动结构，也直观展示外部整体造型，金属支撑部件赋予哑光冷轧钢材质，桌面板采用耐磨复合板材材质，调节手轮赋予防滑橡胶包边材质，不同部件材质区分明确，视觉层次清晰。结构设计上，搭载800-1200公斤制动式手轮锁紧机构，配置80毫米带轮适配5毫米缆线，内部设置滑轮组完成缆线收放传动，为避免缆线收放时出现不均匀缠绕、卡滞问题，专门设计了分线结构保证缆线均匀排布在绞车上；可调节杠杆结构可适配不同重量的作业载荷与不同使用强度的用户需求，优化了积载位置的受力分布，避免旧版本档位分离不清晰的问题；额外增设的弹簧加载结构提升使用安全性，在上移行程的腿上位置设置凹槽结构，降低释能时缆线的控制难度，提升调节过程的平顺性。桌腿采用外扩式落地支撑结构，底部设置防滑垫结构提升放置稳定性，整体结构兼顾承重性能与调节便利性，适配车间作业、实验室操作、工业装配等多场景的使用需求，建模过程中对所有活动部件做了运动干涉检查，确保滑轮转动、手轮操作、高度调节的动作路径无碰撞，符合实际机构的运动逻辑。
