纸尿裤生产线纤维素卷料放卷机架

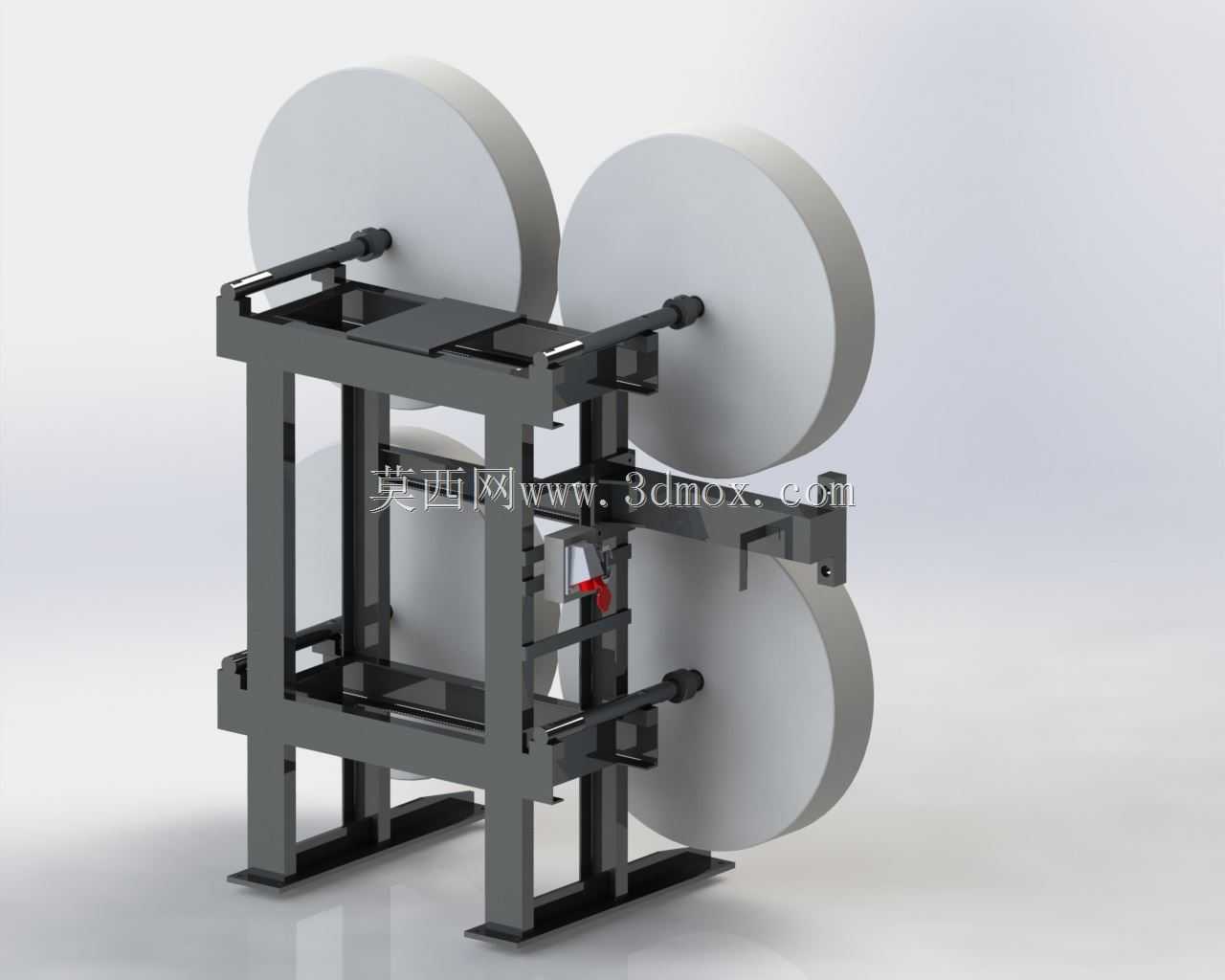

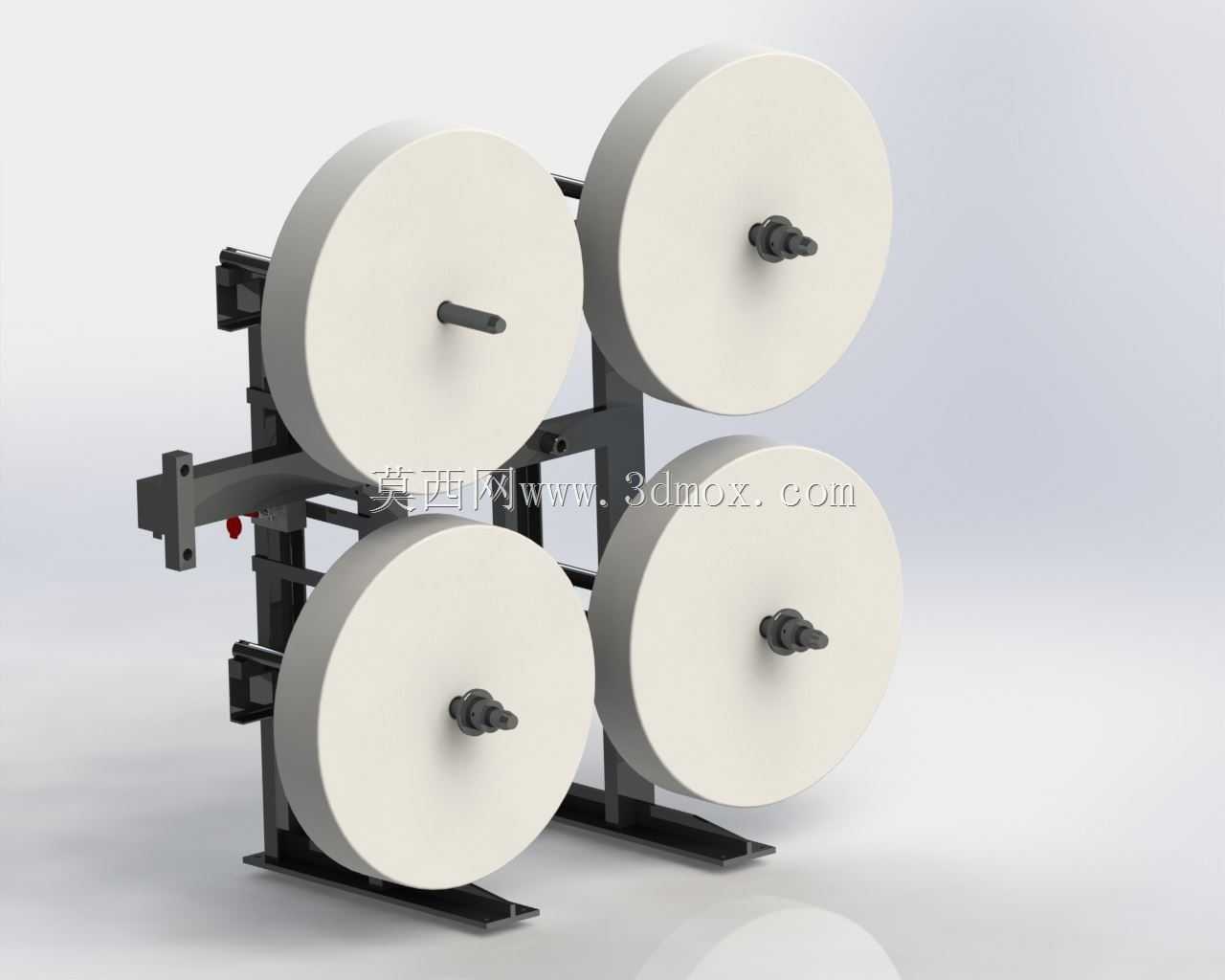

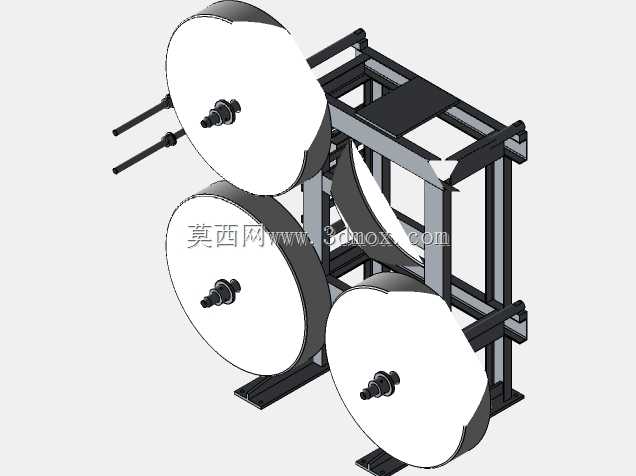

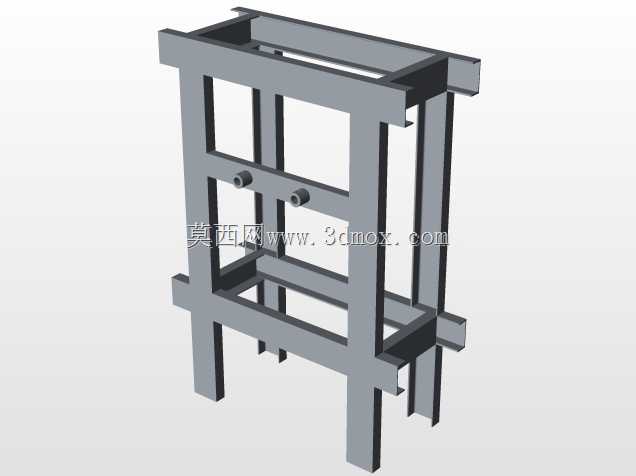

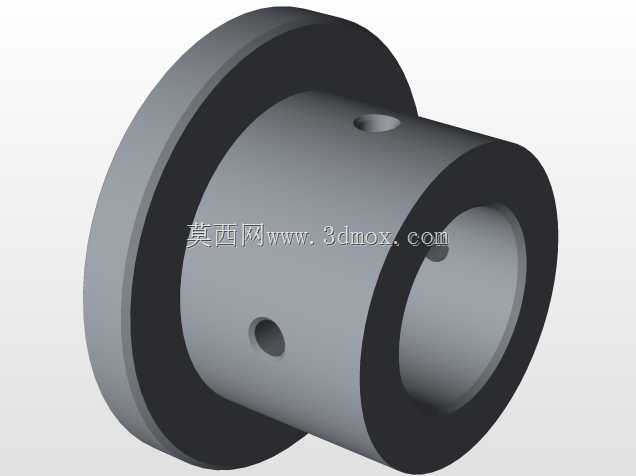

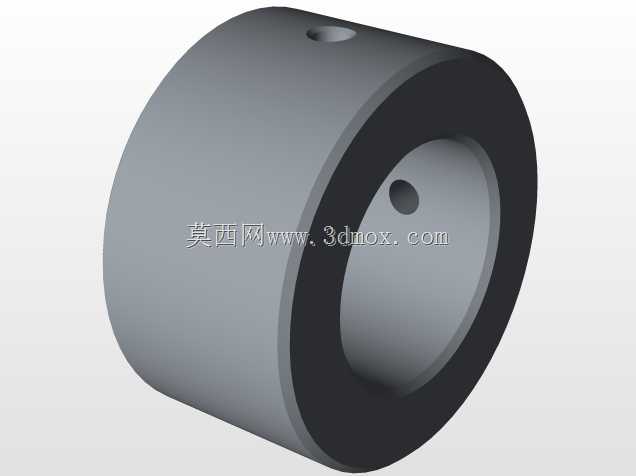

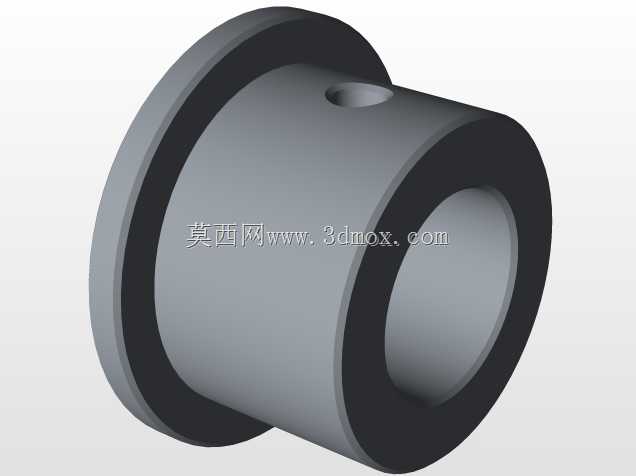

该机架用于卫生用品生产线中纤维素卷材的承载与导送，常见于纸尿裤、护理垫等产品的前段供料工位。设备主体采用方管焊接框架，立柱与横梁形成稳定的门式支撑，能够同时容纳四盘大直径卷料，上下双层布置可减少单机占地，并为不同材料路径或备用料卷提供安装位置。卷料轴从侧向穿入料卷中心，端部设置限位与锁紧结构，装配时可从操作侧完成上料，料卷转动阻力可根据材料张力需求进行约束，避免松卷或过度牵拉。框架中部布置横向导杆与过渡托板，材料从料卷引出后经过导向件进入下游成型、压实或裁切单元，导向位置可沿杆系调节，以适应不同幅宽和走料角度。底部设有加宽支撑脚，安装面与车间地坪或设备平台连接，能够抑制大卷径料卷在高速启停时产生的摆动。从结构设计角度看，这类放卷架并不追求复杂传动，而是强调承载刚度、换料便利性和走料稳定性。焊接框架需控制整体平面度，保证两侧轴承座或支撑套同轴，避免料卷旋转时出现轴向窜动；上下层间距要兼顾最大料卷直径、操作人员抬卷高度以及材料引出后的弯曲半径。侧向伸出的轴系需校核悬臂刚度，防止满卷状态下轴端下挠，造成卷材边缘跑偏或转动卡滞。机架内部还预留了传感器、气动制动或张力检测元件的安装空间，可按产线自动化程度扩展断料检测、预驱动接料及恒张力控制。在三维建模时，应重点还原方管截面、连接节点、卷料轴、导向杆、底部安装板和操作侧手柄等结构，并明确料卷最大外径、轴向有效宽度、机架总高、总宽、总深及地脚孔位置。这些尺寸决定了设备在生产线布局中的安装边界，也影响维护通道、吊装方式和与相邻机架的对接关系。整体结构简洁、受力路径明确，适合作为卫生材料生产线放卷工位的结构方案参考。
