聚苯乙烯砌块翻转竖立输送工装

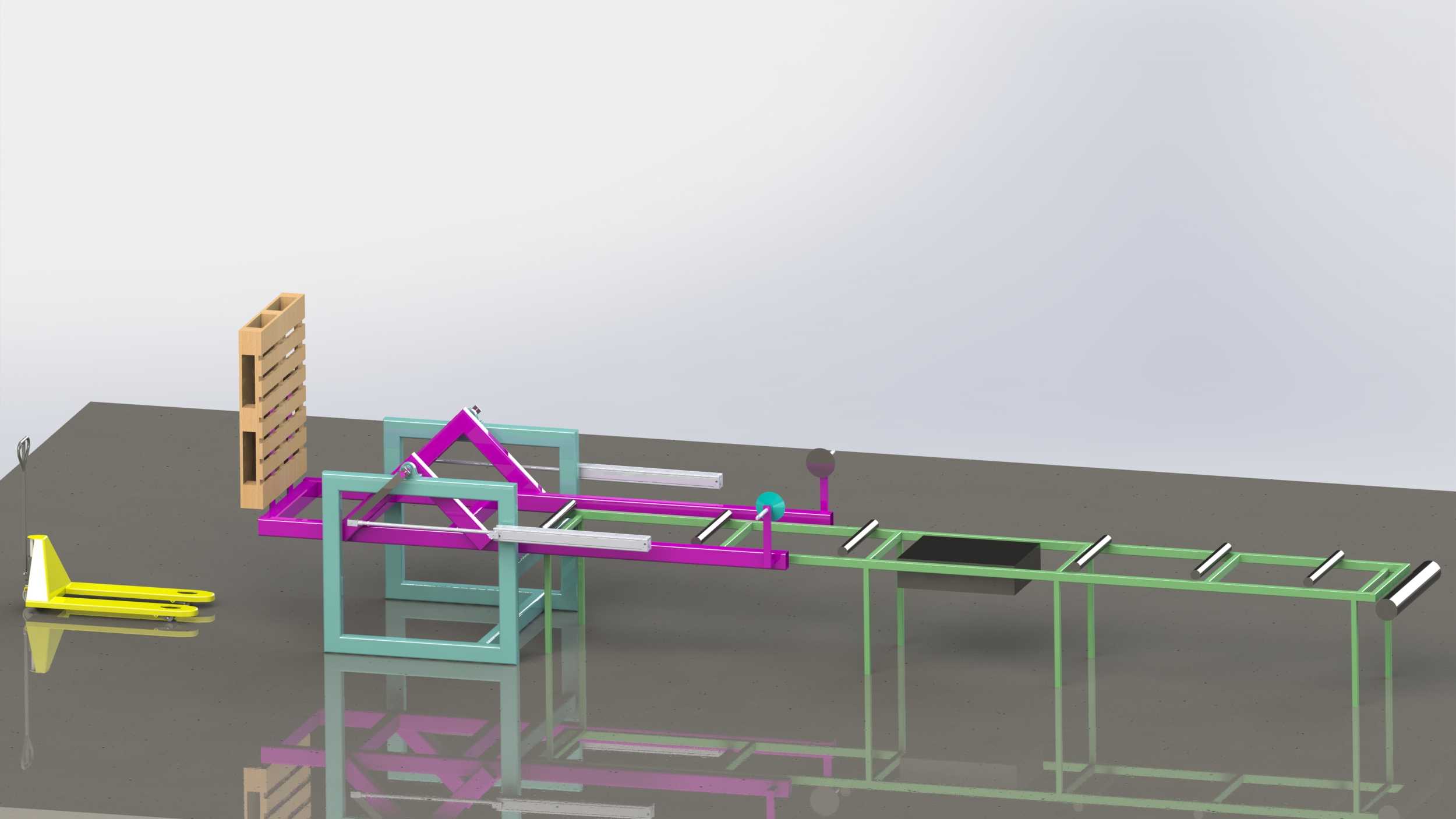

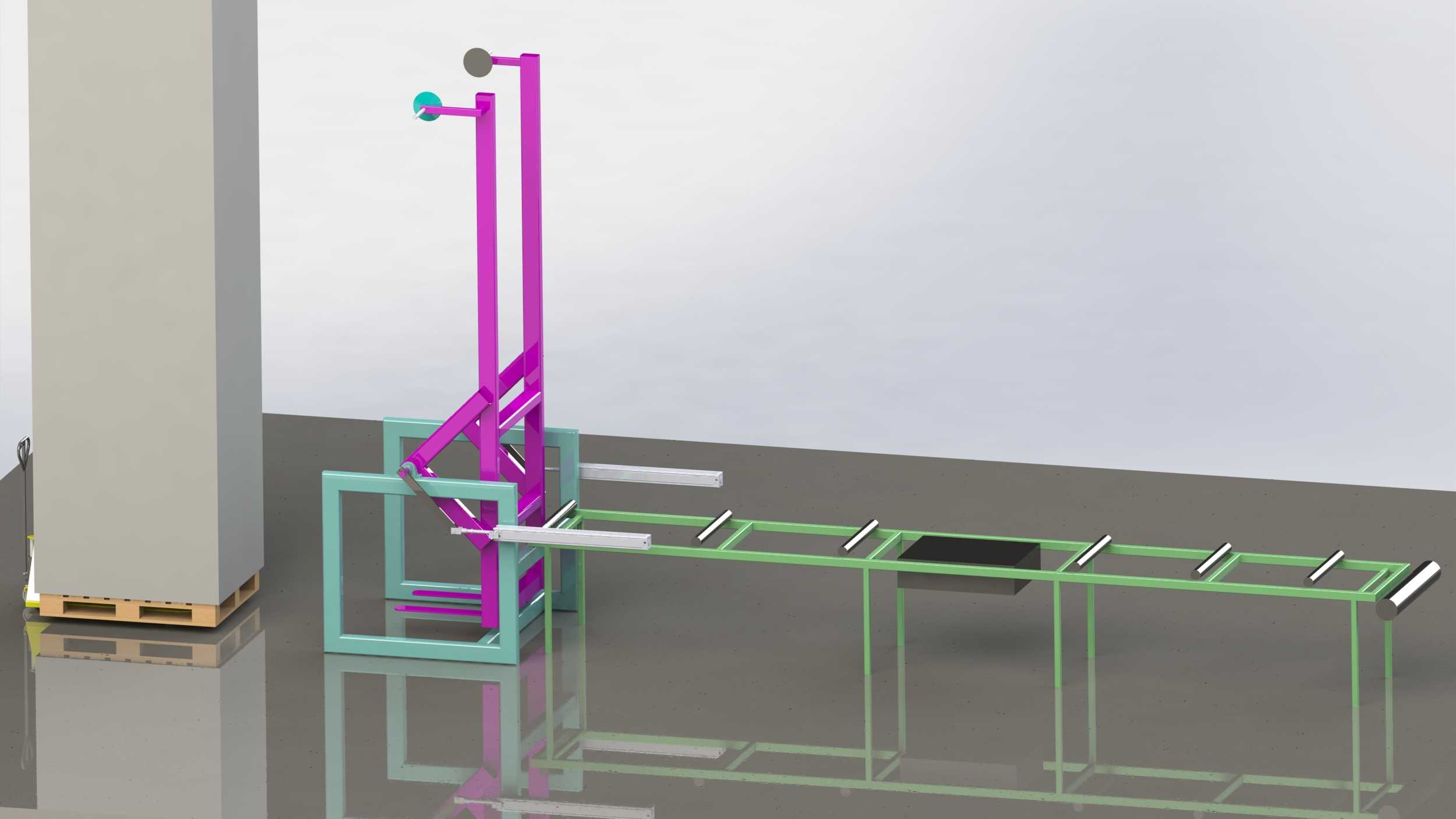

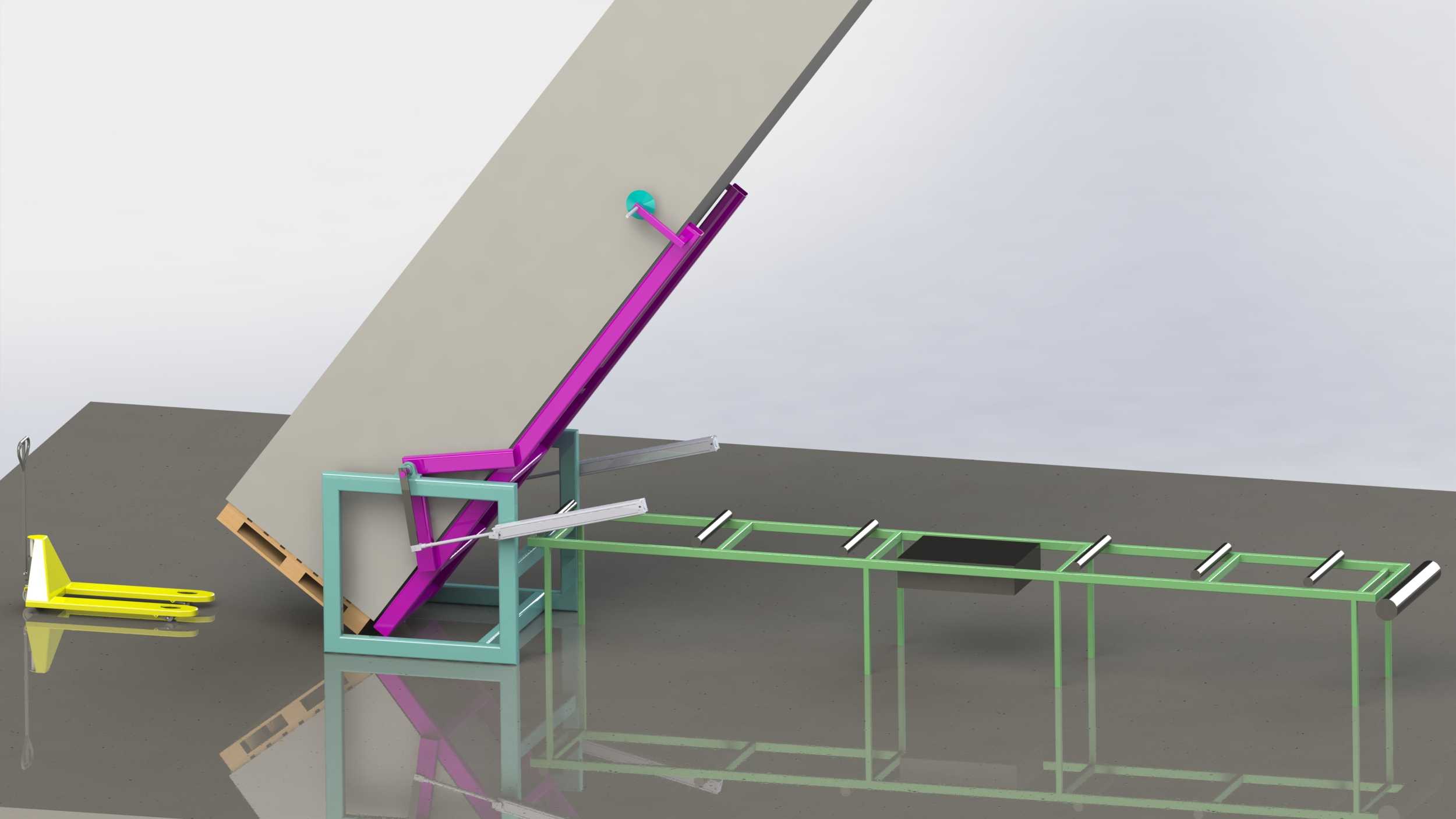

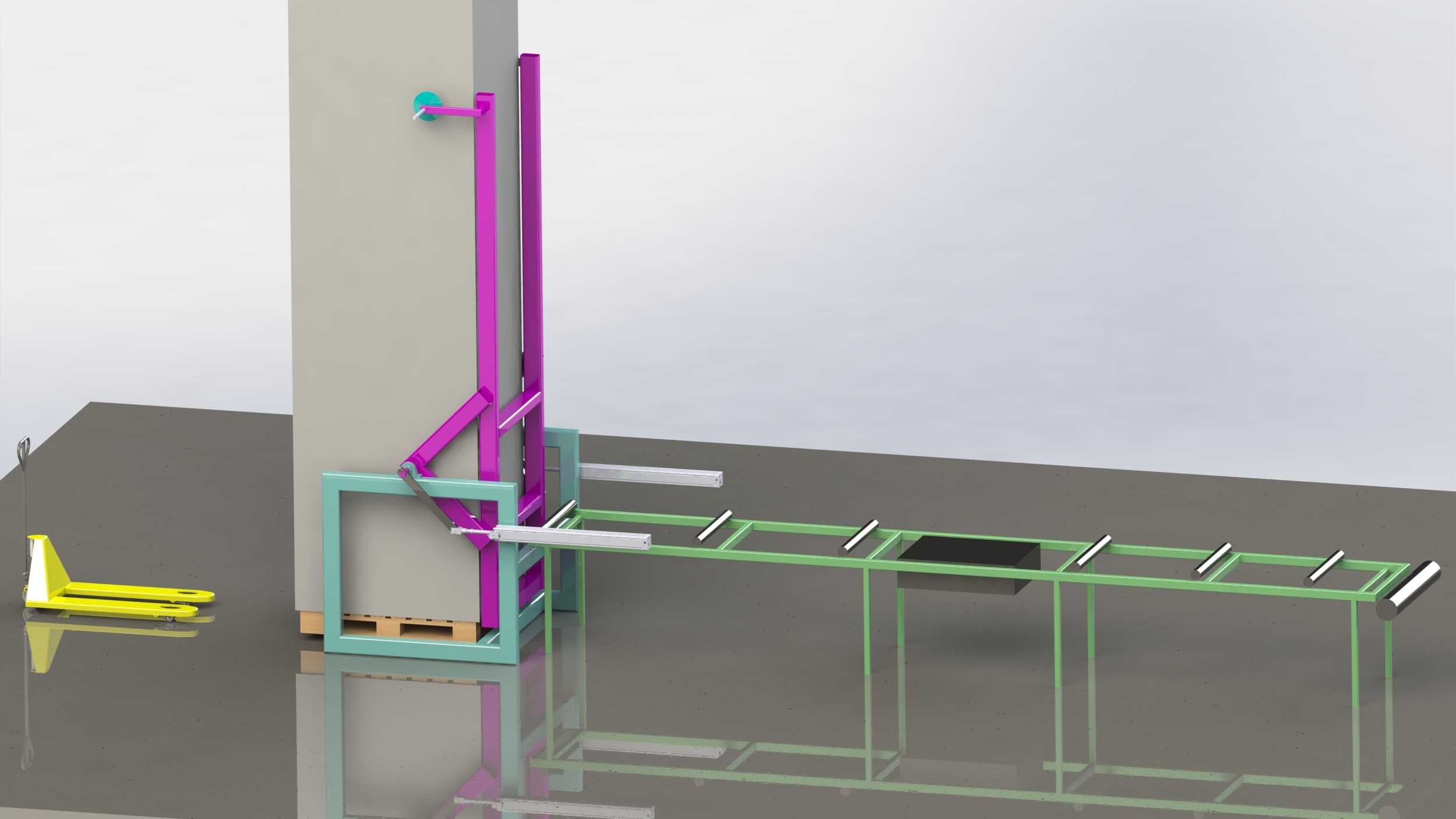

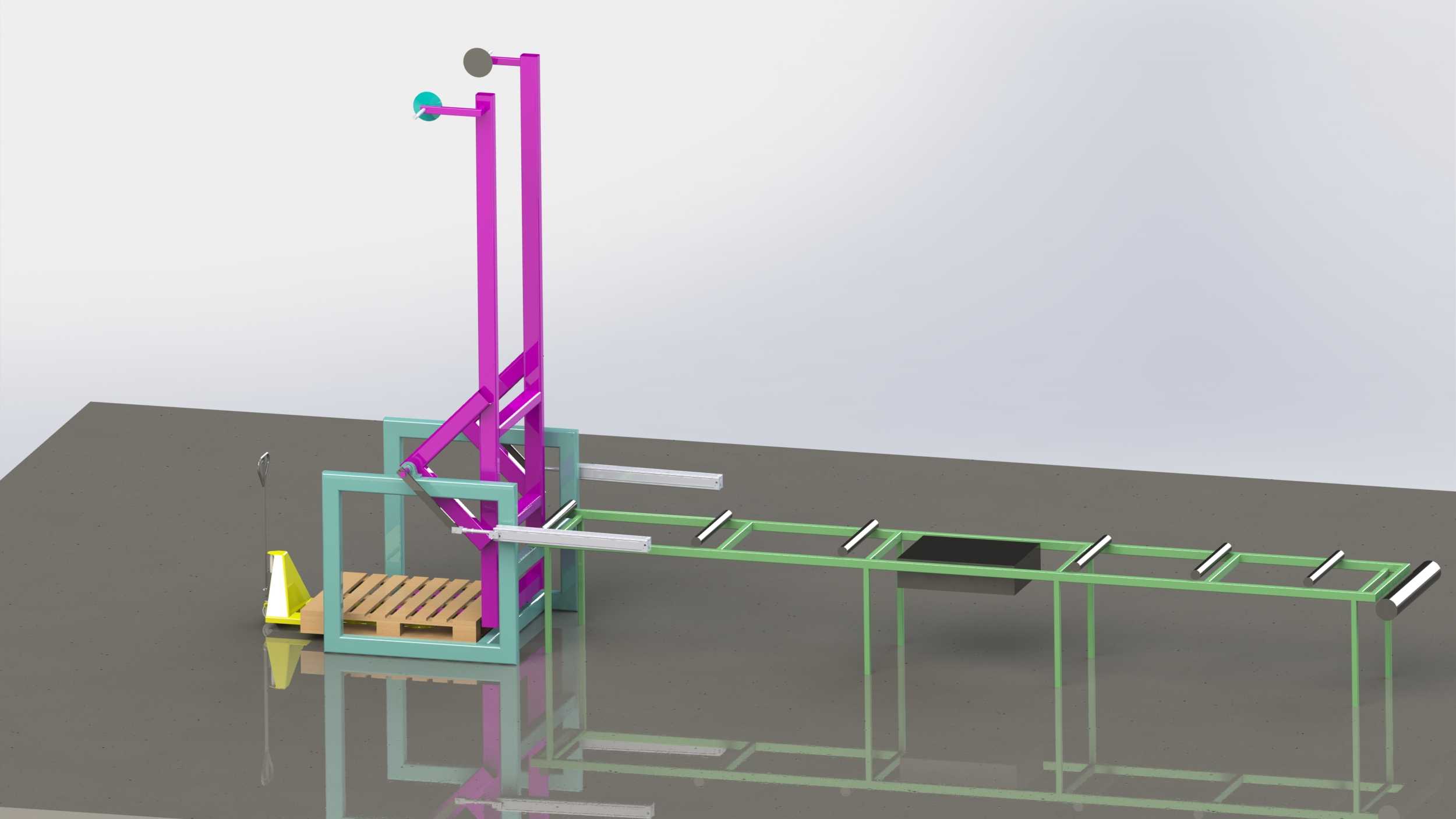

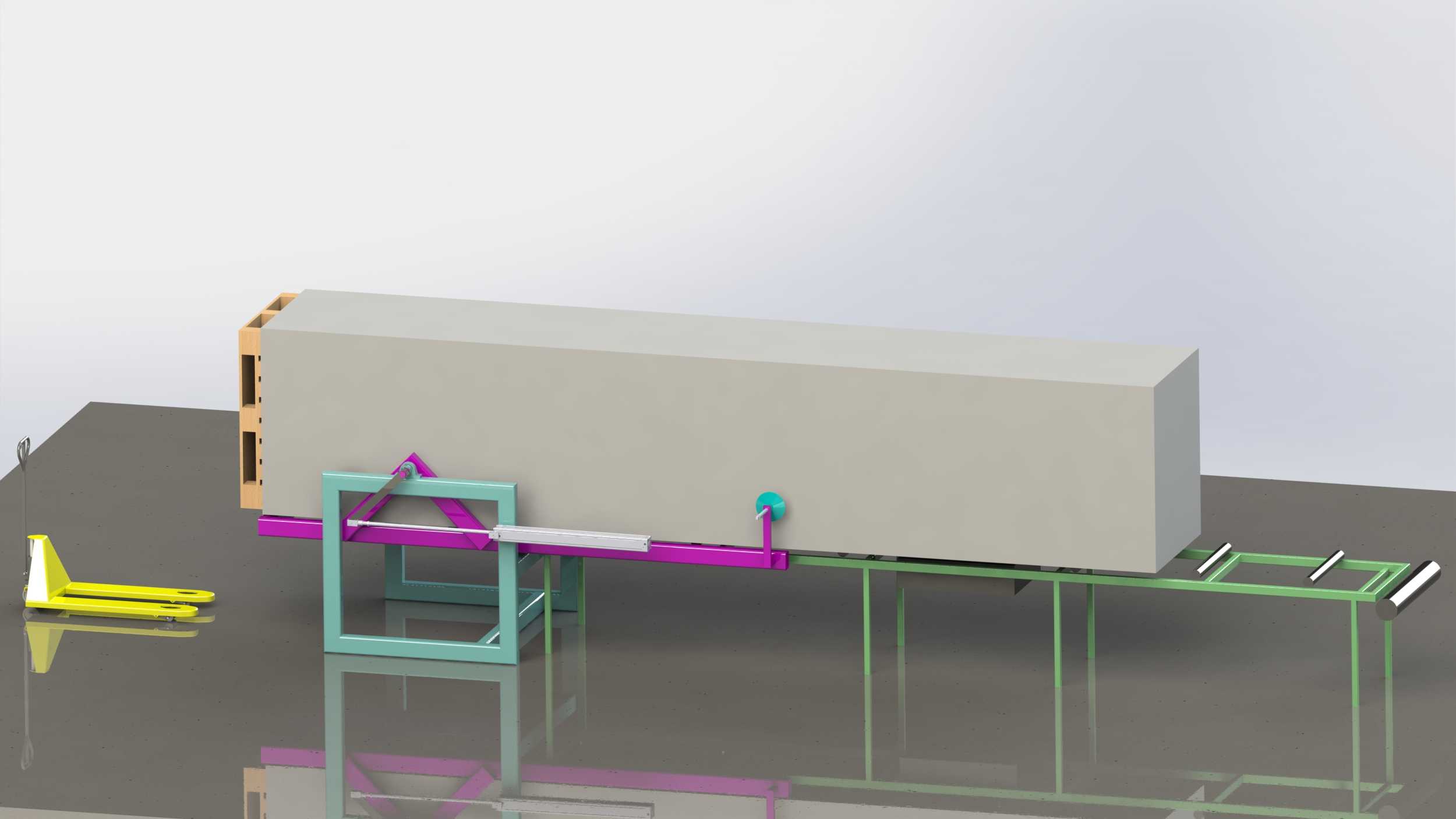

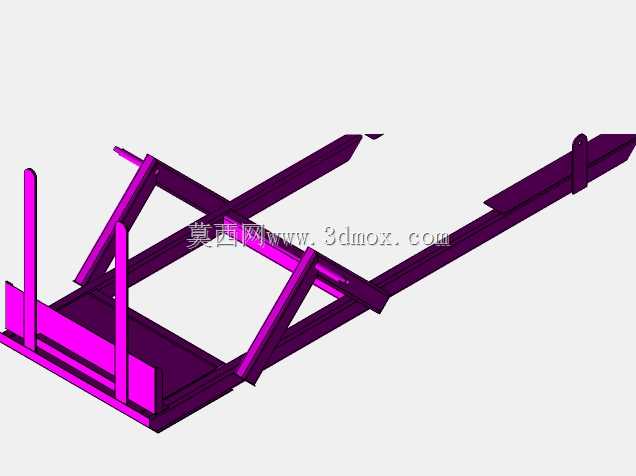

该套装置面向聚苯乙烯泡沫砌块从水平产出状态转为竖直存放状态的工序需求，常见于保温建材、包装衬垫及轻质填充块生产现场。砌块本身尺寸达到6m×1m×1m，单件重量约100kg，长宽比大、刚性偏弱，若直接采用人工翻面或简单吊装，容易出现边角磕碰、表面压痕，甚至因受力不均产生弯折裂纹，因此需要在输送过程中完成受控翻转。设备整体沿产线纵向布置，入口端承接上游调积或裁切设备送出的水平砌块，通过辊道或支撑梁将工件托平后送入翻转区域。主体翻转架采用型材焊接成框式结构，紫色立柱与斜撑形成较高的抗扭截面，在6m长度方向上为长砌块提供多点约束，避免悬空段下垂。翻转执行端设置夹持与定位元件，可在砌块进入后限制其侧向窜动，再绕水平轴线完成约90度旋转，使原本平放的砌块转为立姿。旋转到位后，下游绿色输送架继续承托工件，使其以竖立状态进入暂存、修整或包装工位。这种连续式布置减少了行车搬运和二次堆码，也降低了大块轻质件在车间内转运时的风阻与失稳风险。从结构设计角度看，长尺寸工件决定了机架不能只关注单点强度，更要控制整体挠度与同步性。翻转架两端的支撑座、轴承位和驱动连接点需要保持同轴，型材框架内部应通过横梁、斜撑形成闭合传力路径，使翻转力矩沿立柱、底架和地脚分散。输送段的支撑梁间距需结合砌块自重与允许变形量确定，过密会增加成本与摩擦阻力，过疏则会导致6m长件在水平输送时下弯。端部限位和导向结构不宜过硬，宜采用低损伤接触面，以适应泡沫材料表面易划伤的特点。现场安装时，应预留设备总长方向的维护通道，并确认翻转半径范围内无固定构筑物；入口高度要与上游出料面平齐，出口高度则需匹配竖立砌块的底面支撑标高。由于工件竖立后高度达到1m，输送线两侧应根据实际安全规范设置防护或导向，防止倾倒。对于三维建模和设备选型人员而言，该模型可用于校核长件翻转轨迹、机架干涉、支撑点布置以及人工作业空间，也可作为类似大尺寸轻质板材、保温块、泡沫包装件翻转工位的结构参考。
