多规格工业冷镦异形紧固件结构设计

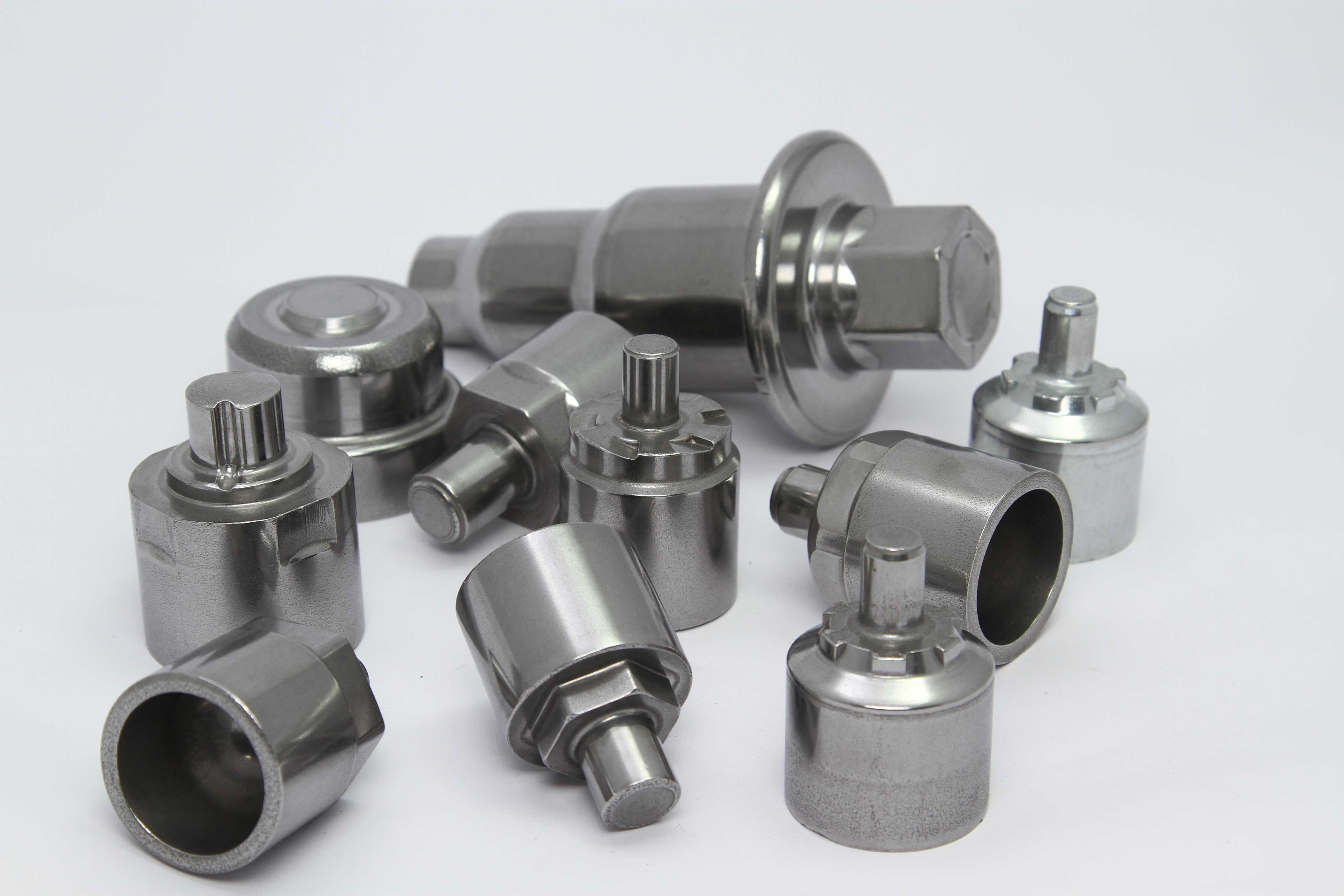

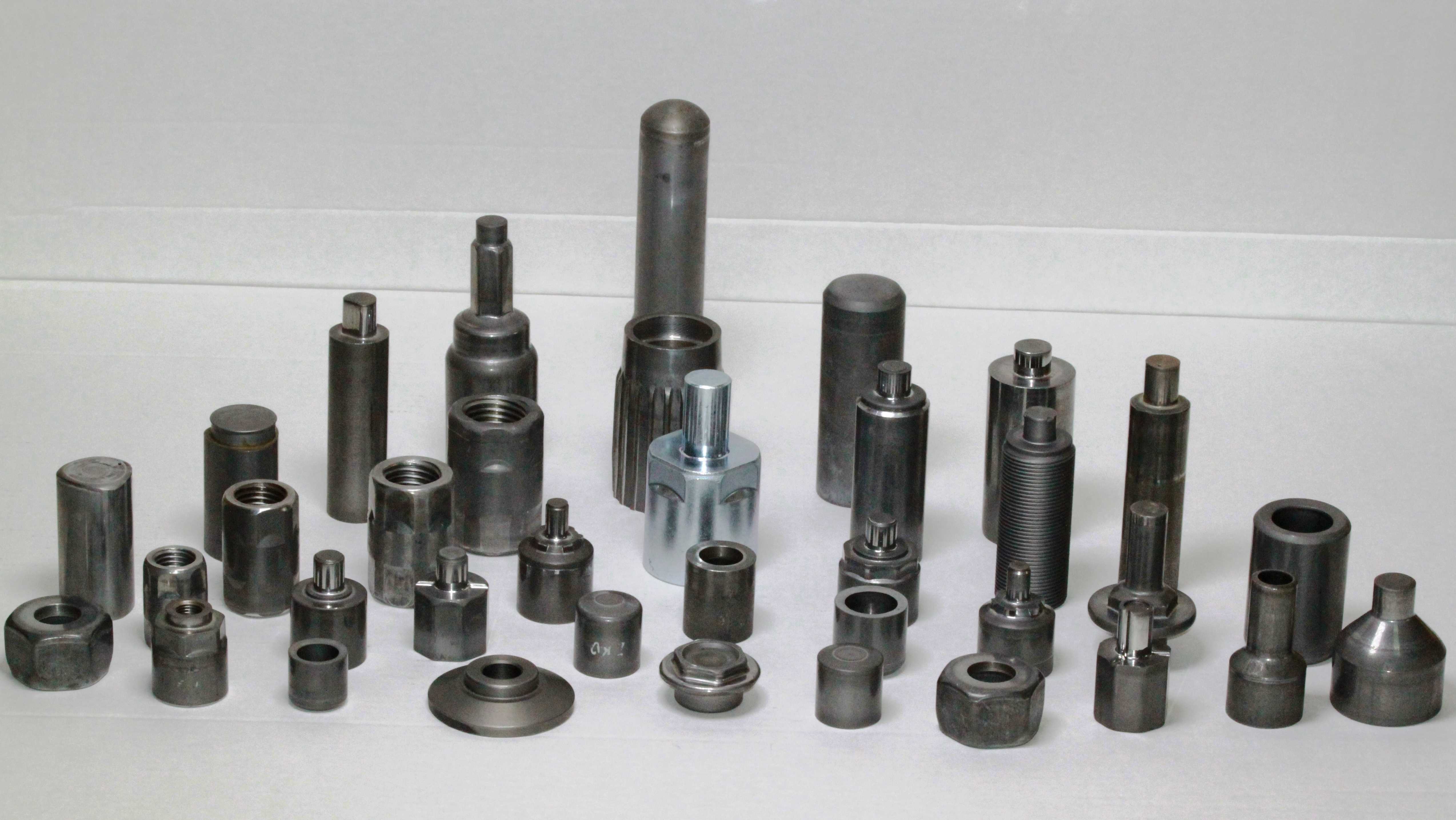

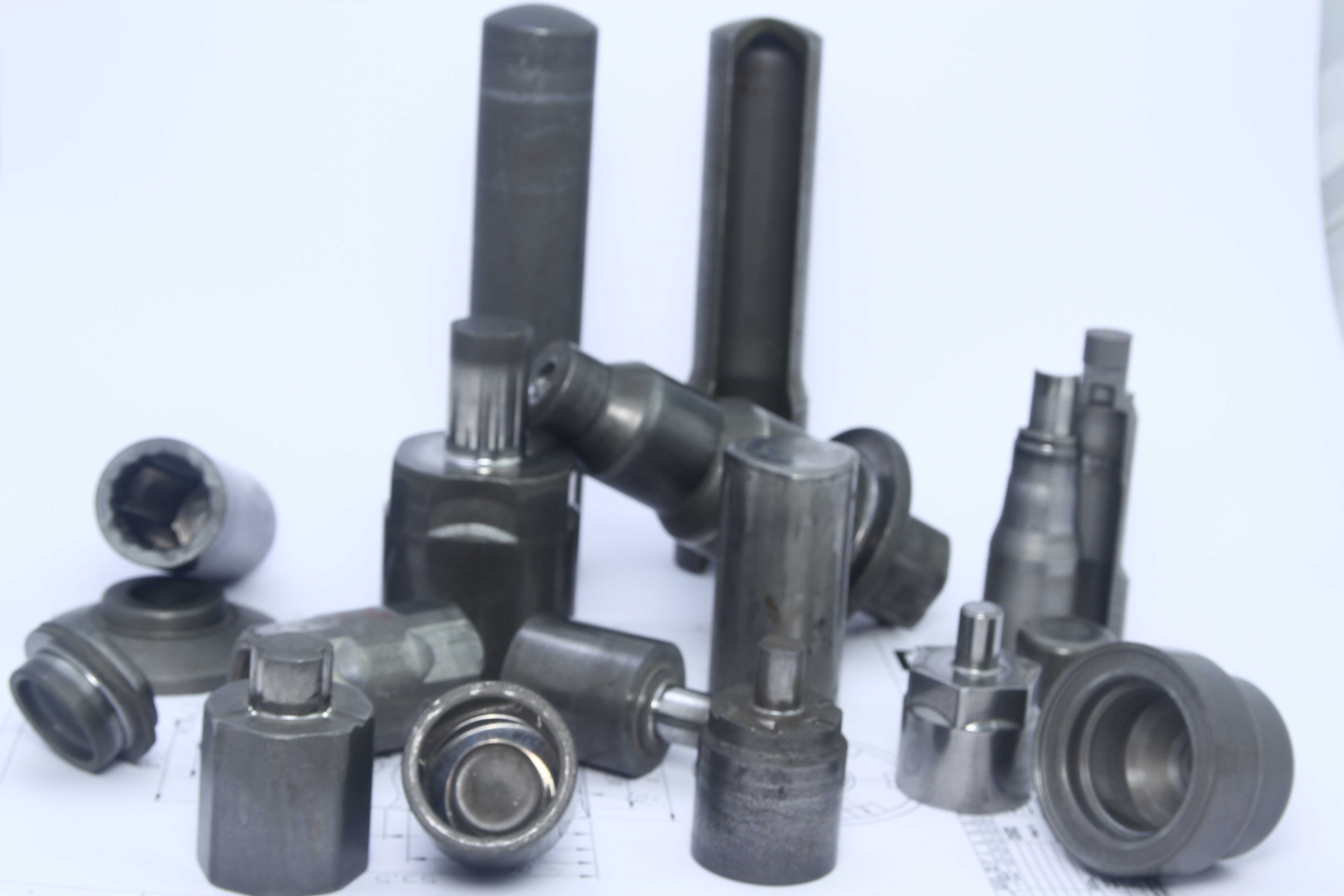

这套冷镦成型零件覆盖了传动连接、定位紧固、油路导通等多个设备装配场景，小到仪表内部的定位销套，大到重载机构的连接柱销，都能在这组零件里找到对应结构。冷镦工艺本身依靠金属在室温下的塑性变形成型，零件内部金属流线不会被切削切断，成品的抗剪切、抗疲劳性能远高于同尺寸切削加工件，在批量装备制造里能兼顾结构强度与加工成本。

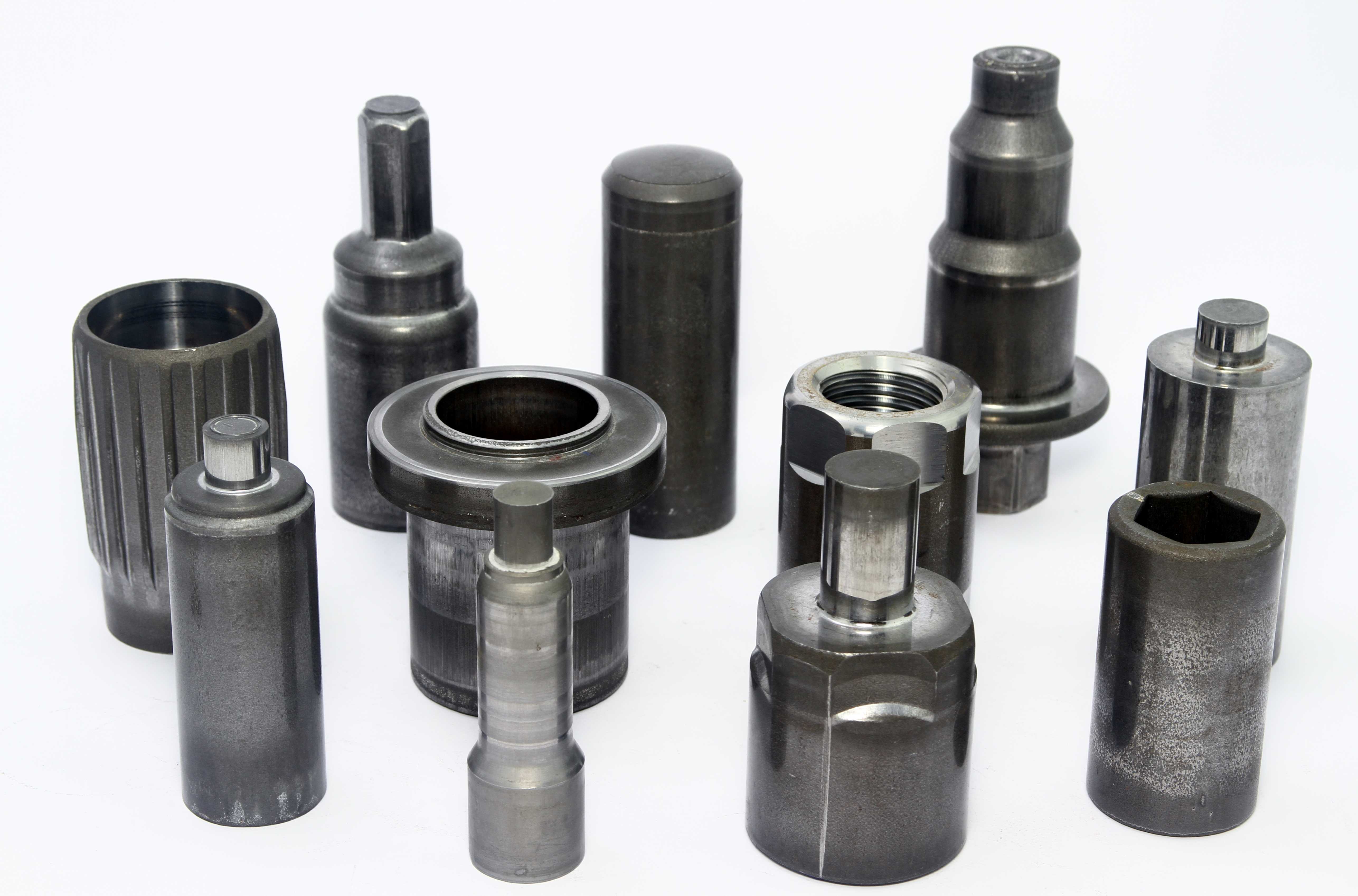

从结构设计逻辑来看，不同零件的外形差异完全服务于实际装配约束：带内螺纹的柱套预留了足够的螺纹啮合长度，外壁的滚花段用于压入基座后防转，端部的倒角同时兼顾压装导向与去除锐边；带台阶的轴销类零件，各段直径差严格匹配安装孔的台阶深度，轴端的扁位、卡槽结构用于配套卡簧或锁紧件，避免运行中出现轴向窜动；部分带中心孔的零件既可以作为油道导套，也能穿入螺杆实现贯穿拉紧，端面的密封槽结构可直接配套O型圈，省去后续二次加工工序。

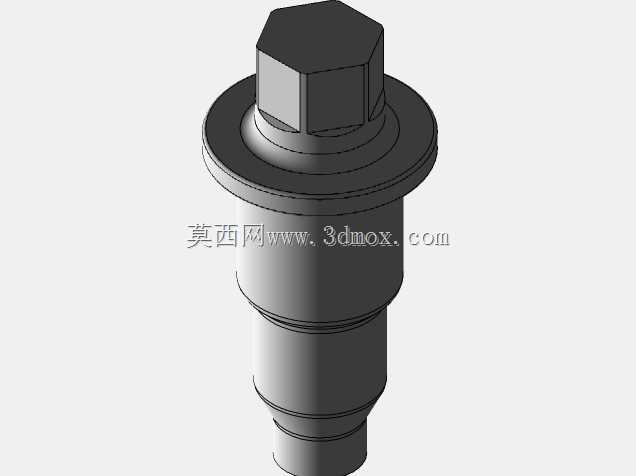

建模过程中需要重点把控各成型面的拔模斜度与圆角过渡，冷镦模具的合模面位置要避开零件的受力工作面，所有棱角处的圆角半径既要满足金属流动填充要求，也要避免后续热处理出现应力集中。安装边界方面，同系列零件的外接圆尺寸、轴向长度均按标准安装空间预留公差，压入式零件的外径过盈量控制在合理区间，带螺纹零件的螺纹收尾段长度符合通用装配规范，不需要额外修改安装基座即可直接替换原有标准件。

这类零件广泛应用在汽车底盘、自动化生产线、机床夹具、电机组件等部位，不同的头型、杆部结构对应不同的受力工况：部分沉头结构可嵌入安装面内部，不占用外部装配空间；部分加长杆身的零件可跨过多层板件实现连接；端面带异形槽的零件可配合专用工具施加更大预紧力，在振动工况下也能保持锁紧状态。整套结构完整还原了冷镦件从坯料成型到最终成品的所有几何特征，对从事紧固件选型、冷镦模具设计、设备装配结构开发的人员都有实际参考价值。
