船用电动锚泊绞车集成驱动结构

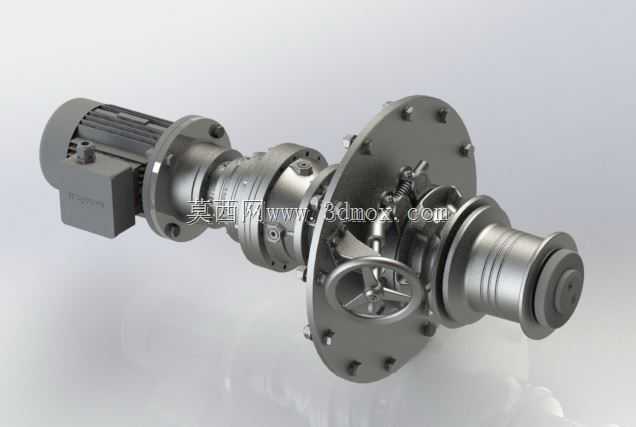

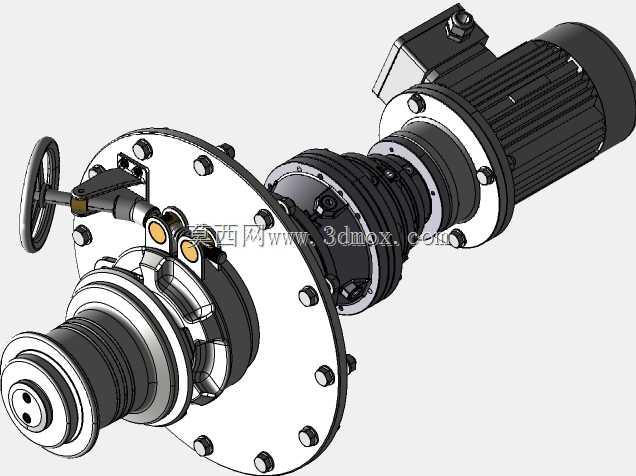

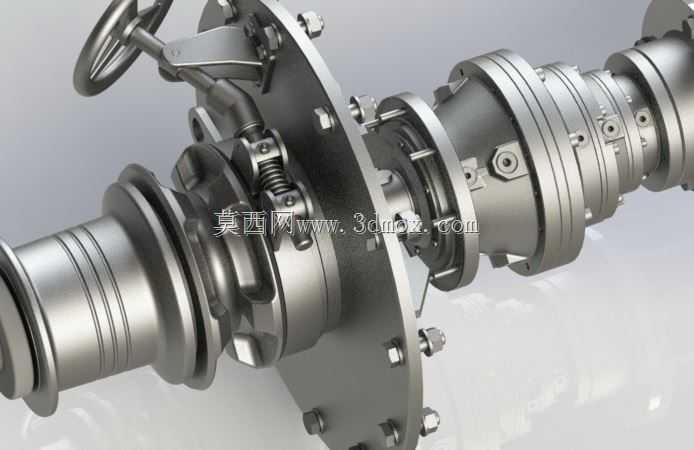

这套锚泊驱动集成结构主要面向中小型内河及近海作业船舶的甲板锚绞工位设计，替代传统分体式锚机的分散布局，将动力输出、减速增扭、离合操控、卷筒负载端整合为同轴串联结构，大幅压缩甲板安装占用空间，适配吨位在百吨级以内的作业船舶锚泊、临时系缆的工况需求。从结构布局来看，动力输入端采用标准立式安装驱动电机，电机端盖直接与第一级行星减速壳体法兰对接，省去了传统分体结构的联轴器对接环节，既减少了传动链的同轴度误差累积，也降低了现场安装时的对中调试工作量，电机侧预留的接线盒采用下倾式出线结构，可减少甲板上浪时海水顺着线缆渗入接线腔的风险。中间减速段采用两级行星减速搭配末端平行轴传动的组合方案，行星级结构负责大传动比增扭，将电机输出的高转速低扭矩转化为卷筒端需要的低转速大扭矩输出，末端传动侧集成了手动离合操作手轮，可在应急断电状态下手动切换离合状态，实现卷筒的自由放缆或手动收绞操作，手轮的操作位置设置在结构侧方，避开卷筒出绳的作业干涉区，操作人员站在甲板侧方即可完成操作，无需探身到设备运转区域，符合甲板作业的安全操作要求。卷筒端采用双折线绳槽结构，可在多层缠绕锚链或缆绳时避免乱绳、咬绳问题，卷筒侧的安装法兰盘直接与船舶甲板的预埋基座对接，法兰上的安装孔位按船用锚机的通用安装间距设计，可直接替换同规格的老旧锚机结构，无需对甲板基座做二次改造。设计过程中重点考虑了甲板设备的防腐需求，所有外露结构件的接缝处都预留了密封槽，可加装耐海水腐蚀的橡胶密封圈，转动轴端采用双唇口密封结构，阻挡海水、盐雾进入传动腔内部，避免内部齿轮、轴承出现过早锈蚀。整套结构的轴向总长度控制在适配小型船舶甲板安装位的尺寸范围内，径向最大尺寸不超过常规锚机基座的安装边界，安装时仅需固定法兰端的连接螺栓，完成电机接线即可投入使用，相比传统分体式锚机，省去了电机底座、减速箱底座的分别找正环节，安装调试周期可缩短六成以上。日常运维时，可直接打开减速壳体上的观察盖检查齿轮啮合状态，注油口设置在壳体上方，泄油口正对下方的接油盘位置，方便甲板环境下的定期换油操作，不需要额外拆解周边结构即可完成常规保养作业。
