快开式通风管道抱箍卡扣结构

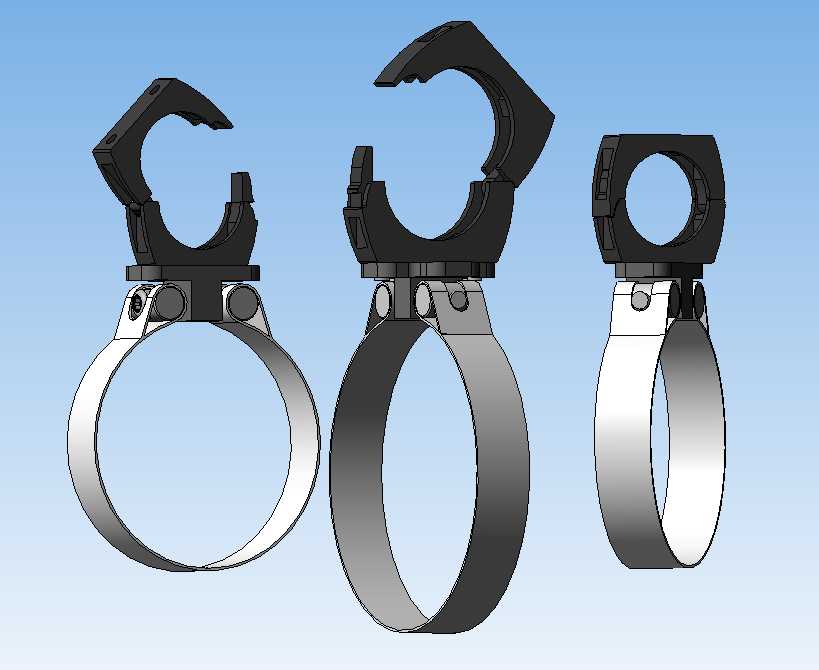

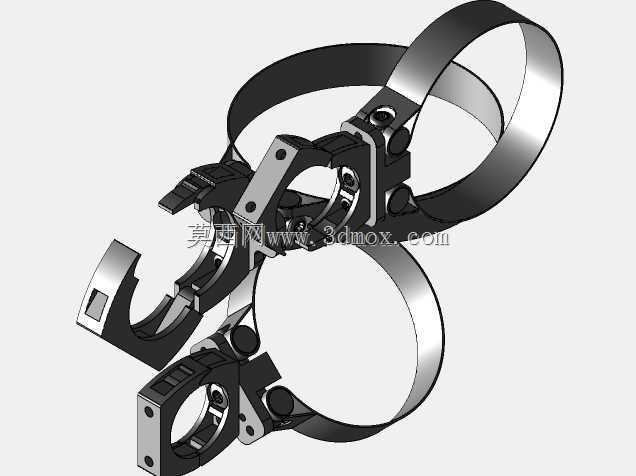

这类快开式抱箍卡扣主要应用在通风管路系统、车间除尘排风管道、临时布设的柔性通风软管接驳场景中，区别于传统需要螺栓完全拆卸才能开合的喉箍结构，上半部分的卡扣采用铰接式快开设计，无需完全拧下紧固件就能实现管道的快速拆装，在需要频繁更换管路、定期清理管道内部积尘的通风工况下，能大幅降低运维拆装的工时消耗。下半部分的环形箍带采用不锈钢材质冲压成型，箍带内壁做了圆弧过渡处理，抱紧管道时不会割伤柔性通风管的管壁，也能适配硬质PVC通风管的外圆抱紧需求，箍带的开合间隙预留了3-5mm的调节量，可适配对应公称通径管道的外径公差波动，避免因管道生产外径偏差导致无法安装的问题。上半部分的卡扣结构采用工程塑料注塑成型，卡扣的咬合齿做了渐变倾角设计，扣合时能顺着铰接轴的转动轨迹逐步锁紧，不会出现中途卡滞，扣合到位后卡扣的锁止面能形成自锁，在管道风压波动、轻微振动的工况下不会自行松脱。设计时优先考虑了安装边界的适配性，整套结构扣合后径向突出尺寸控制在合理范围，多根管道并排布设时不会因为突出的卡扣结构互相干涉，铰接部位的销轴采用不锈钢材质，避免长期在潮湿通风环境下出现锈蚀导致卡扣无法开合。不同规格的抱箍分别适配不同外径的通风管道，从图中三款结构的尺寸梯度来看，覆盖了从小口径柔性通风支管到中等口径主通风管的固定需求，箍带与上部卡扣的连接部位采用两颗对称布置的锁紧螺栓，安装时可以根据实际管道外径调整箍带的初始抱紧直径，调整到位后再扣合上半部分的快开卡扣，就能实现可靠固定。在实际选型使用时，需要注意卡扣的锁止方向要顺着管道可能产生的振动方向布置，避免长期受反向冲击力导致卡扣脱开，箍带抱紧管道时的预紧力不需要过大，以卡扣能顺利扣合、管道无法轴向拉动为宜，过大的预紧力反而会导致塑料卡扣长期受应力出现蠕变失效。这类结构相比传统的全金属喉箍，塑料卡扣部分的重量更轻，在高空布设的通风管道上使用时，能降低管路支架的承重负载，同时塑料材质的耐腐蚀性更好，在含有腐蚀性气体的通风排风场景中，不会像金属卡扣那样快速出现锈蚀卡滞的问题。
