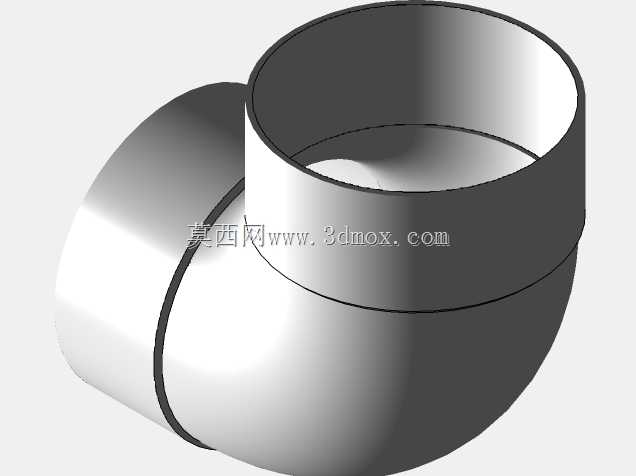

100mm口径90度PVC排水弯头结构设计

在民用建筑排水、市政雨污分流、工业低压排污管路的布设场景中，90度转向的管路衔接是极为常见的布设需求，这款100mm口径的PVC弯头，正是针对这类垂直转向、水平转垂直的管路节点设计的衔接构件。从实际工程应用来看，100mm管径是民用建筑主排水立管、户外支管的常用规格，这类弯头的安装边界需要匹配同规格PVC管材的插接深度要求，两端承口的内径公差控制在适配管材外径的合理区间，安装时配合专用PVC粘接剂即可完成密封固定，无需额外焊接或法兰紧固工序，大幅降低现场施工的操作门槛。从设计思路上看，这款弯头采用圆弧过渡的转弯结构，而非直角折角结构，核心考量是降低排水过程中的水流阻力，避免直角位置出现杂物卡堵、水流噪音过大的问题，转弯段的曲率半径经过流体工况校核，能够保证排水过程中水流顺畅转向，减少管内压力波动，降低水封破坏的概率。弯头的壁厚设计兼顾了结构强度与材料成本，外壁光滑无多余凸起，既能够满足埋地敷设时的外部承压要求，也适配明装场景下的外观需求，两端承口位置设置了定位止口，施工时管材插入到止口位置即可保证插接深度符合规范要求，避免因插接不到位出现渗漏、脱落的问题。在实际选型应用中，这类弯头需要匹配同压力等级的PVC管材使用，可应用于重力流排水场景，不适用于高压流体输送管路，安装过程中需要保证承口内壁与管材外壁的清洁度，粘接后静置足够固化时间再进行管路闭水试验。从结构建模的角度来看，这款弯头的建模过程需要重点把控承口与直管段的同轴度、转弯段的壁厚均匀性，避免出现壁厚突变导致的应力集中问题，圆弧过渡面的曲率需要连续顺滑，保证流体在转向过程中不会出现局部涡流，长期使用过程中减少污物挂壁的概率。这类管件在日常运维中也具备明显优势，PVC材质本身的耐腐蚀性较强，可适配生活污水、雨水等常规排水介质的输送需求，内壁光滑的特性也能降低管路堵塞的风险，是建筑排水系统中用量较大的基础衔接配件。
