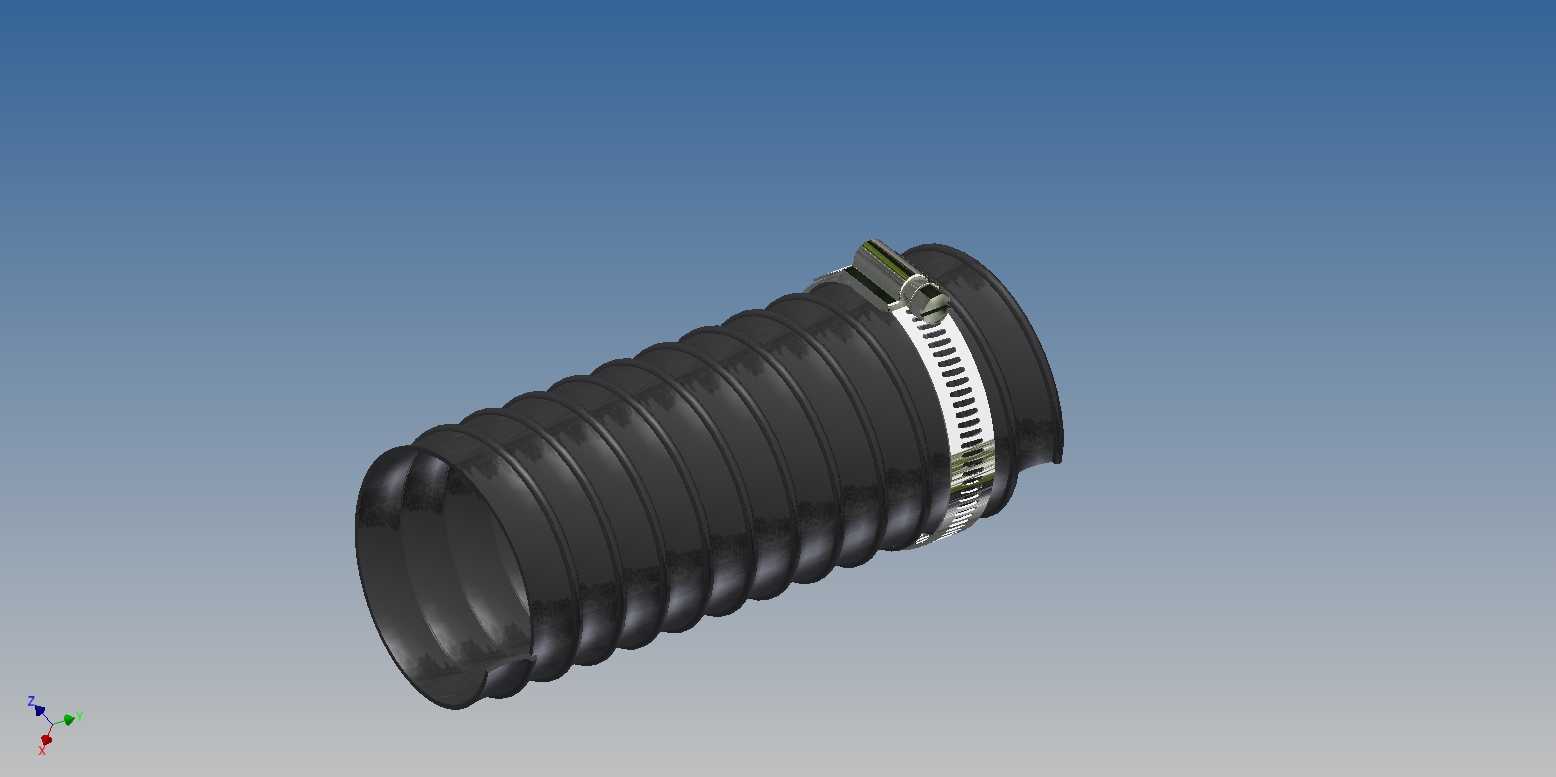

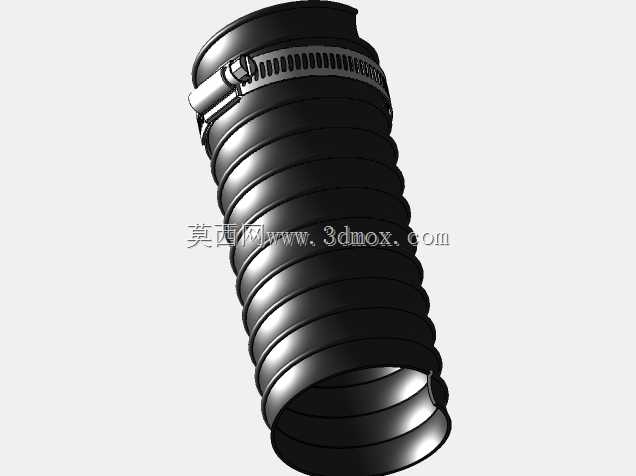

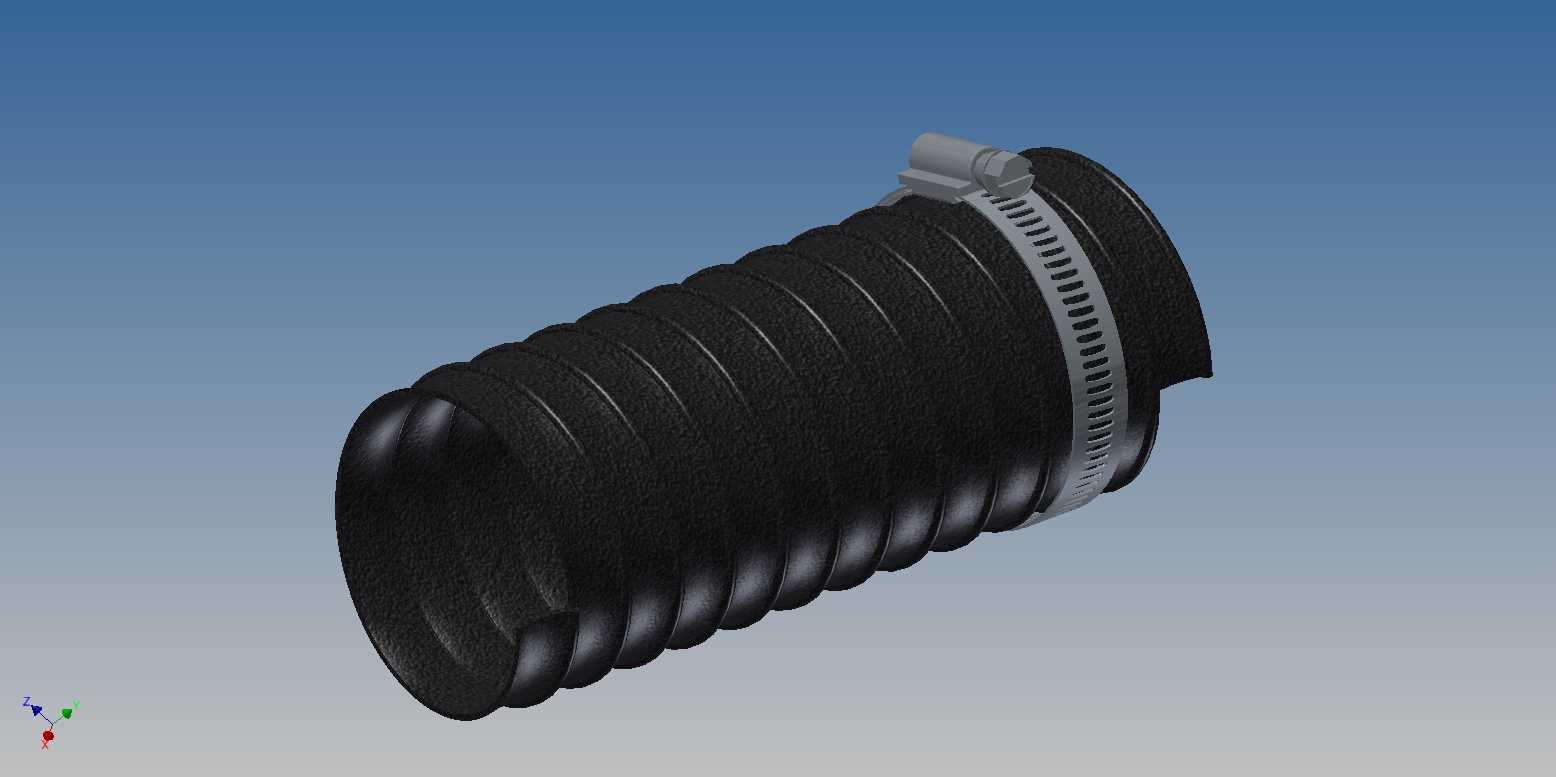

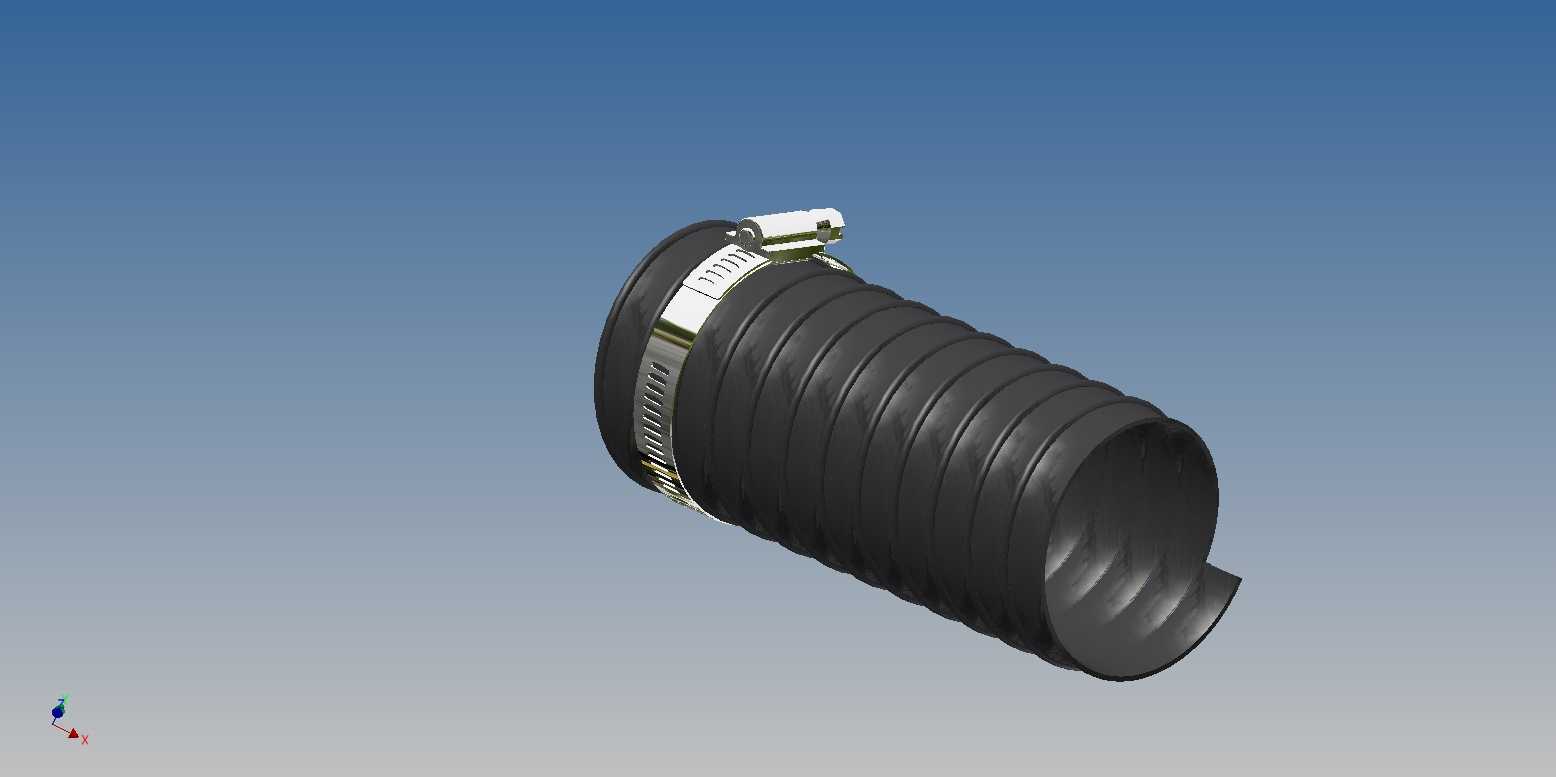

2.5英寸蜗杆传动式软管紧固夹结构

在流体输送管路布设场景中，尤其是涉及橡胶波纹软管、PVC柔性软管的对接作业时，可靠的径向紧固结构是避免管路渗漏、脱开的核心部件，这款2.5英寸规格的蜗杆传动夹箍，正是针对该类场景设计的紧固元件。日常在给排水管路接驳、通风除尘软管对接、车用进气胶管固定、小型设备冷却管路装配等场景中，这类夹箍的使用频率极高，相比传统的铁丝捆扎、喉箍紧固，蜗杆传动结构的夹箍能提供更均匀的径向压紧力，不会出现局部应力集中割伤软管外壁的问题。从结构设计逻辑来看，这款夹箍采用一体式不锈钢带冲压成型，钢带内侧排布连续的啮合齿槽，配合蜗杆头部的传动结构，转动蜗杆时即可带动钢带逐步收束，实现对软管外壁的环向压紧，钢带尾部做了圆弧翻边处理，避免收束过程中钢带边缘刮伤安装人员手部或是软管表层。夹箍的蜗杆座采用铆压结构固定在钢带一端，蜗杆与齿槽的啮合间隙经过调校，既保证转动调节时的顺畅度，又不会在长期受振动影响时出现松脱滑牙的问题。适配2.5英寸公称通径的软管时，夹箍的收束范围覆盖对应软管的外径公差带，安装时无需额外测量配做，只需将夹箍套在软管对接的重叠段，转动蜗杆至软管外壁出现轻微压痕即可达到密封所需的压紧力，安装边界上，夹箍完全收紧后径向突出尺寸不超过15mm，不会在狭小的设备舱内与周边零部件产生干涉。钢带的齿槽深度经过合理设计，既保证啮合时的抗拉强度，又不会因为齿槽过深削弱钢带整体的结构强度，在承受管路内压产生的轴向推力时，夹箍能提供足够的抱紧力，避免软管在压力波动时从接头上滑脱。针对带波纹结构的软管，这款夹箍的钢带宽度做了适配加宽，压紧时能覆盖至少两个波纹凸起，不会因为压紧位置落在波纹凹槽处导致密封失效，在长期受温变影响的管路场景中，夹箍的金属材质热膨胀系数与常用金属接头接近，不会因为温度变化出现压紧力骤降的问题。日常装配时无需专用工具，仅用一字螺丝刀即可完成松紧调节，后期维护拆卸也十分便捷，可重复多次使用而不损失紧固性能，在低压流体输送、柔性管路对接的各类场景中，这类结构的夹箍是兼顾可靠性与安装便捷性的优选紧固方案。
