内六角滚花套接字头螺栓三维设计

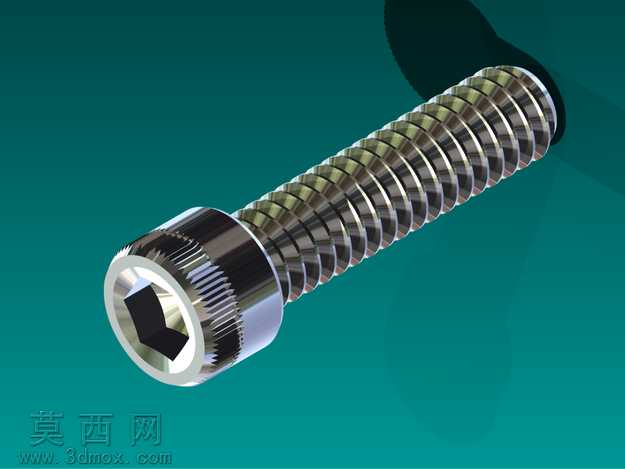

本作品为套接字头螺栓的三维参数化建模成果，建模过程严格遵循机械紧固件的实际生产尺寸规范，完整还原了该类螺栓的全部结构细节。建模初期首先梳理螺栓的结构组成，将其拆分为头部、杆部螺纹两大核心模块，头部采用内六角驱动结构设计，同时在头部外圆柱面加工出均匀的直纹滚花结构，建模时通过螺旋阵列与切除特征结合的方式，精准还原滚花的齿形轮廓与排布间距，保证滚花结构的防滑功能在模型中得到完整体现，头部顶面的内六角沉孔通过拉伸切除特征完成，严格匹配标准内六角扳手的配合尺寸，确保虚拟装配时的干涉校验准确性。杆部的螺纹结构采用真实牙型建模而非贴图模拟，按照1/4-20x1的螺纹规格，绘制标准60度三角牙型轮廓，通过螺旋扫描切除特征生成完整的连续螺纹，每一圈螺纹的牙顶、牙底圆弧过渡都做了精细化处理，还原真实螺纹的加工形态，避免简化模型带来的结构失真。材质渲染阶段，针对螺栓的发黑处理表面与金属螺纹面做了差异化材质设置，头部滚花区域赋予哑光发黑钢材材质，调整粗糙度参数匹配滚花面的漫反射效果，螺纹杆部赋予精车金属材质，添加细微的车削纹理与金属反光属性，渲染时采用渐变蓝白背景配合柔和侧光，突出螺栓的金属质感与结构层次，清晰展现滚花、内六角、螺纹等关键结构的细节特征。设计过程中充分考虑该类螺栓的实际使用场景，套接字头的大直径法兰面结构做了平整面处理，保证压紧接触时的受力均匀性，所有结构的倒角、退刀槽都按照机械加工工艺要求添加，没有出现工艺无法实现的尖锐结构，模型可直接用于虚拟装配验证、产品展示以及加工工艺参考，完整呈现了紧固件从尺寸参数到结构细节的全要素三维还原。
