沉头十字槽自攻螺钉结构设计

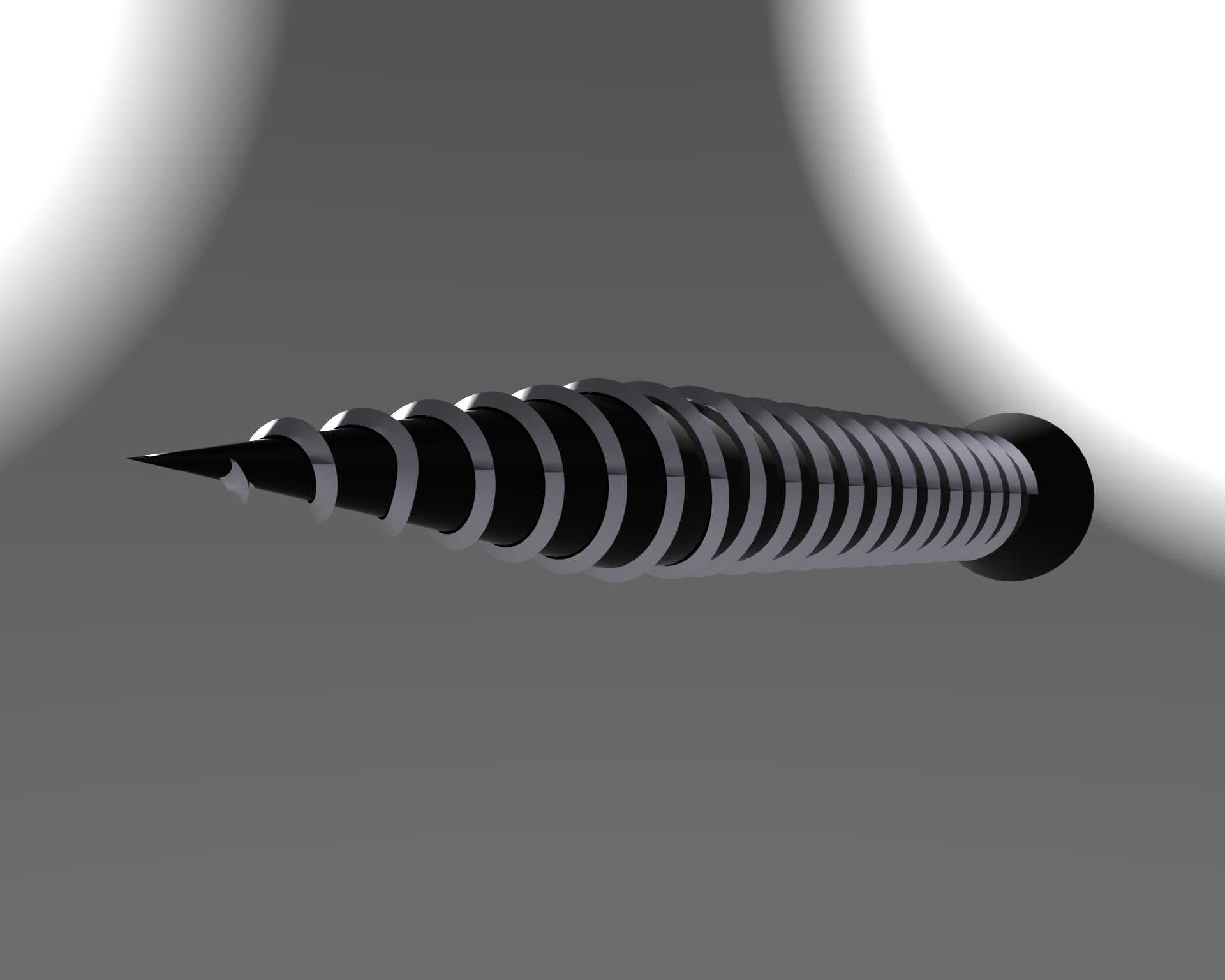

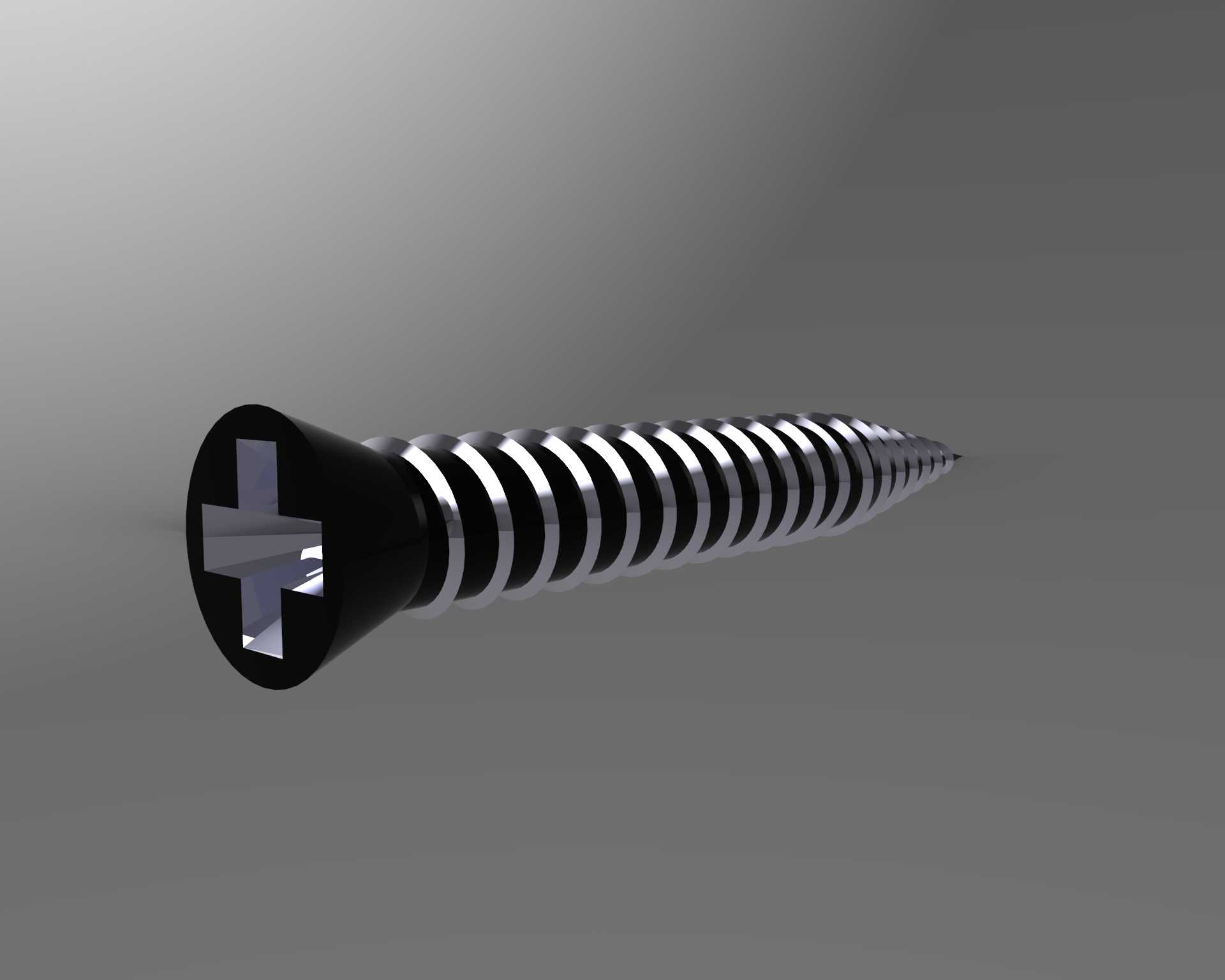

这款沉头自攻螺钉的建模过程，需要先明确其在薄板连接场景下的实际使用需求，日常在钣金机柜装配、家装木作固定、塑料壳体拼接场景中，这类紧固件不需要预先攻制内螺纹，通过自身的螺纹牙型在被连接件上挤压出匹配的螺纹，就能完成可靠锁紧，省去了预制内螺纹的工序，大幅提升装配效率。建模时首先要确定头部的沉头锥角参数，常规沉头螺钉的头部锥角为90度，这个角度需要匹配被连接件上预制的沉孔锥度，保证安装完成后螺钉头部完全沉入工件表面，不会出现凸起干涉，适配外观面平整的装配要求，比如家电外壳、装饰面板的固定场景，都需要头部完全埋入工件，避免突出的结构剐蹭操作人员或者影响后续外观件装配。螺纹部分的设计是整个模型的核心，自攻螺钉的螺纹牙型不同于普通机螺钉，其牙距更大，牙型角更锐利，牙顶有足够的强度，在旋入过程中能够顺利切入被连接材料，不会出现牙型崩裂的问题，建模时需要注意螺纹收尾部分的过渡，靠近钉尖的位置螺纹逐渐收窄，形成导向锥段，让螺钉在初始旋入时能够快速定位，不会出现打滑偏斜的问题。钉尖的角度设计需要兼顾不同材质的适配性，针对木质材料和薄钢板的不同使用场景，钉尖的锋利程度有细微差异，这款模型的钉尖采用常规的25度锥角，既能够顺利刺穿1.5mm以内的薄钢板，也能在木质材料中顺畅旋入，不会造成木材开裂。杆部与头部的衔接位置做了微小的圆角过渡，避免应力集中导致螺钉在拧紧过程中出现头部断裂的问题，这部分的圆角尺寸不能过大，否则会影响沉头安装时的贴合度，建模时需要控制圆角半径在0.2mm以内，既保证结构强度，又不影响装配精度。十字槽的尺寸匹配通用十字螺丝刀的批头规格，槽深控制在头部厚度的三分之二左右，槽口的边缘做了微小的倒角，方便批头快速对准卡入，减少拧动过程中批头滑脱的概率，也就是日常装配中常说的“滑牙”问题，这部分的细节设计直接影响现场装配的操作效率。整个模型的尺寸边界按照常用的ST4.2规格设定，公称长度25mm，头部直径8mm，适配的预制沉孔直径8.2mm，沉孔深度2.5mm，安装时不需要额外搭配螺母，单侧操作即可完成锁紧，在空间受限的装配场景中优势明显，比如封闭腔体内部的板件连接，无法从背面操作螺母的位置，这类自攻螺钉是首选的紧固件方案。建模过程中还原了螺纹表面的滚压纹理细节，实际生产中这类螺钉都是采用冷镦滚丝工艺加工，表面的螺纹牙型饱满，没有切削加工的刀痕，模型中也体现了这一工艺特征，牙面光滑过渡，没有尖锐的加工棱角，还原真实量产零件的外观质感。
