MB80皮带驱动线性运动模组结构

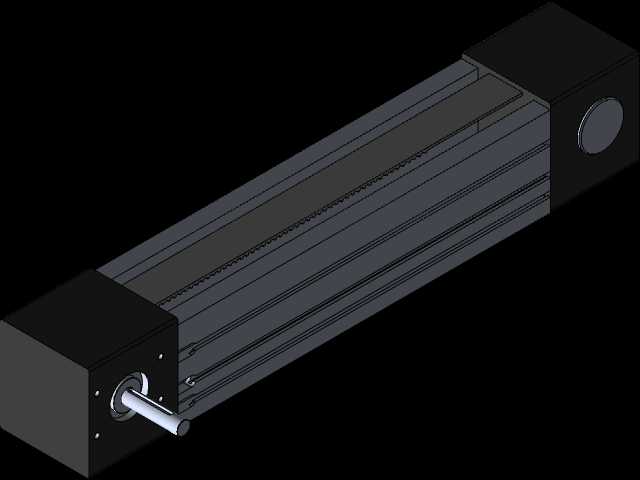

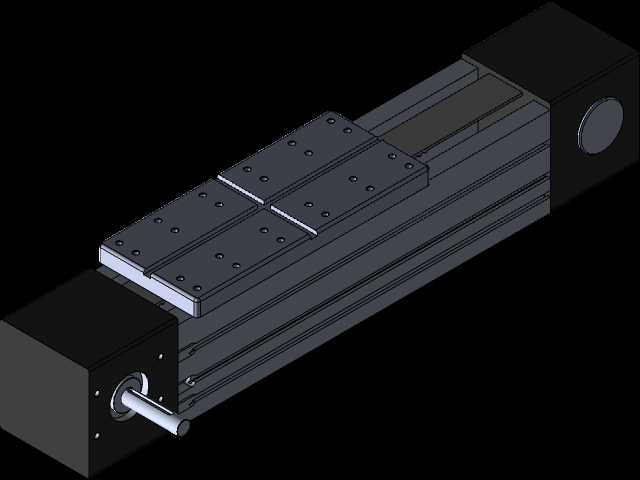

这款线性传动模组属于皮带驱动类直线执行部件，在3C电子组装、光伏组件搬运、包装线物料移送、小型检测设备工位切换这类需要中等负载、中高速直线往复动作的场景中应用十分广泛，相比丝杆驱动模组，它能在更长行程下保持稳定的传动效率，且运行噪音更低、维护频次更少，适合多工位连续往复的作业工况。从结构组成来看，模组整体分为固定底座与移动滑块两大核心部分，底座采用一体化挤压铝型材作为主体承载结构，型材本身自带导轨安装基准面与皮带容纳腔，既保证了整体刚性，又能避免传动皮带外露带来的杂物卡滞风险。滑块部分通过内置的直线导轨副与底座连接，承载面预留了成组的螺纹安装孔，可直接搭载末端执行机构、工件载具或是检测探头，安装时无需额外加工转接板，能大幅缩短设备的装配调试周期。设计层面上，这款模组的结构做了充分的参数化适配考量，当需要调整模组有效行程时，仅需对应修改底座型材长度、同步带长度以及滑块的限位位置，无需改动两端的传动端座、张紧结构以及滑块本体的设计，能快速衍生出不同行程规格的同系列产品，减少重复建模的工作量。尺寸边界方面，该款基准规格模组底座最小长度为334mm，对应100mm的有效移动行程，设计时需要特别注意滑块的安装避让要求：与皮带连接的滑块本体长度为210mm，滑块运行至两端极限位置时，距离端盖内侧需要预留12mm的安全间隙，避免硬碰撞损坏端座内部的轴承与带轮结构，核算有效行程时必须将这部分避让距离纳入计算，防止出现行程不足或是机械干涉的问题。在设备选型集成时，需要根据实际搭载的负载重量、运行速度、安装方向（水平/垂直/侧装）来匹配对应的伺服电机或步进电机规格，同时要注意底座的安装基准面平面度要求，若安装面存在翘曲，会直接影响导轨副的运行顺畅度，长期运行还会加剧导轨与皮带的磨损，缩短模组的整体使用寿命。日常维护时仅需定期检查同步带的张紧力，在导轨润滑点加注对应牌号的润滑脂即可，无需拆解整体结构，运维成本较低。
