汽车传动系统膜片弹簧离合器结构

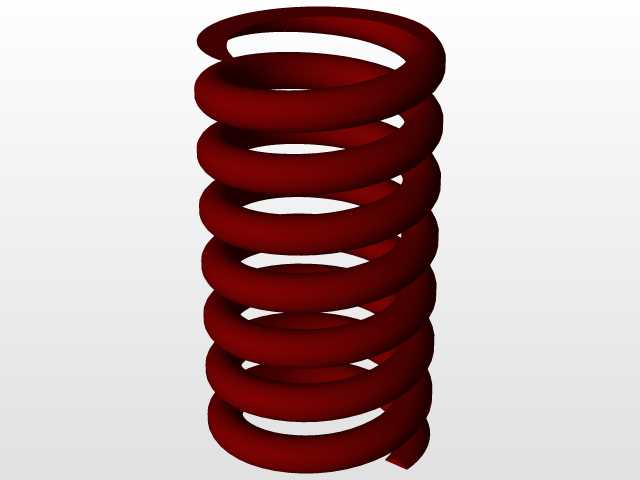

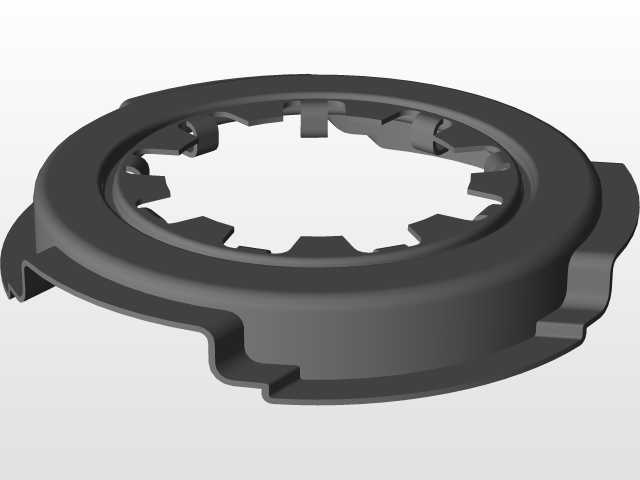

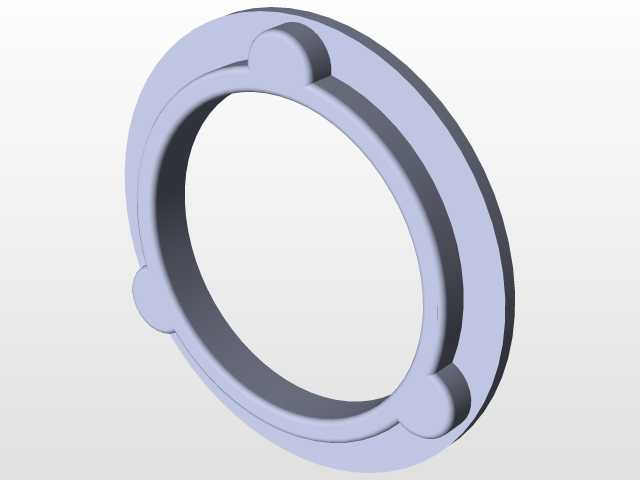

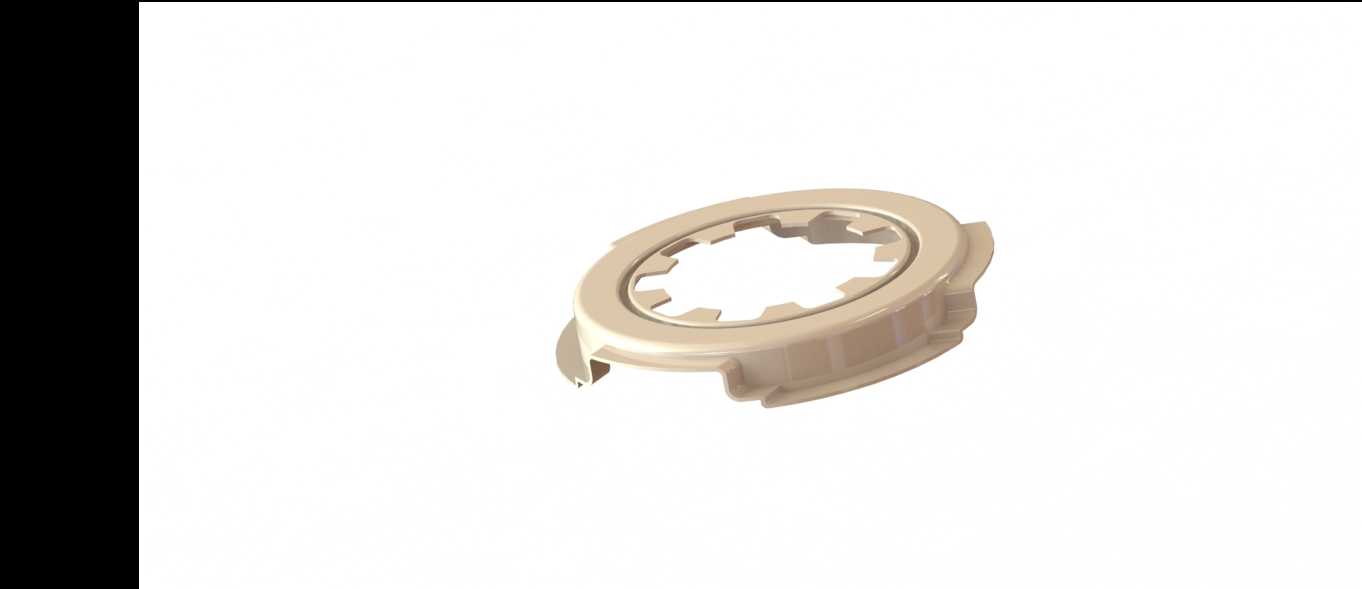

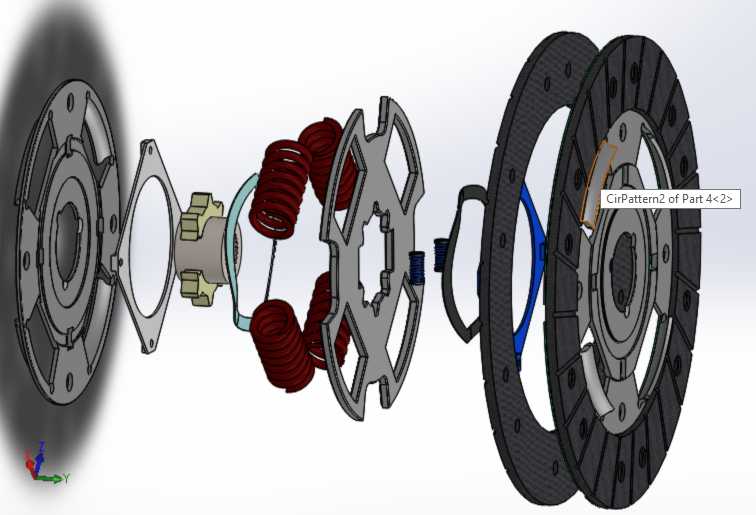

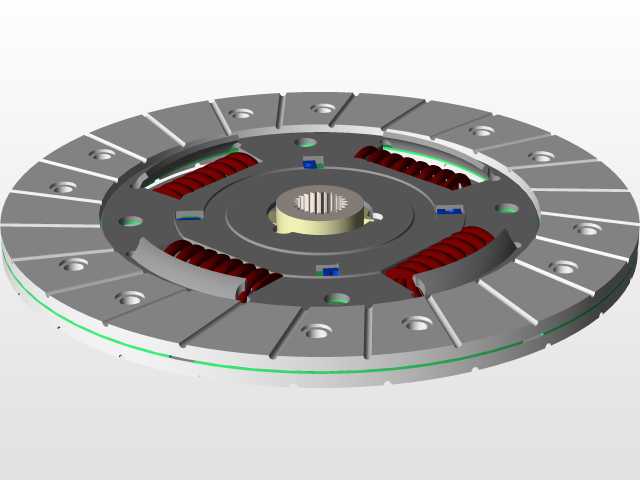

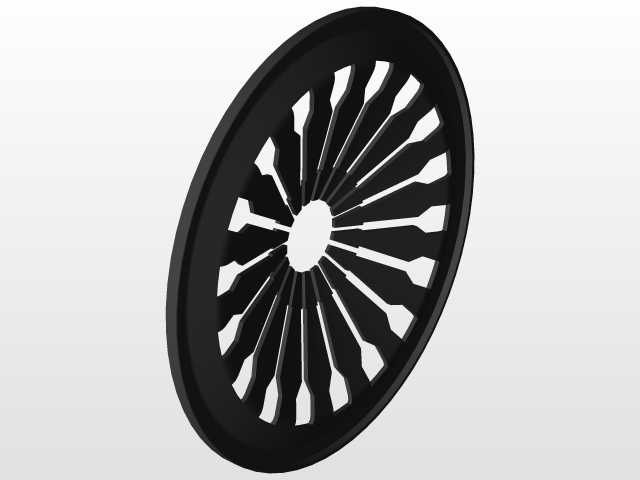

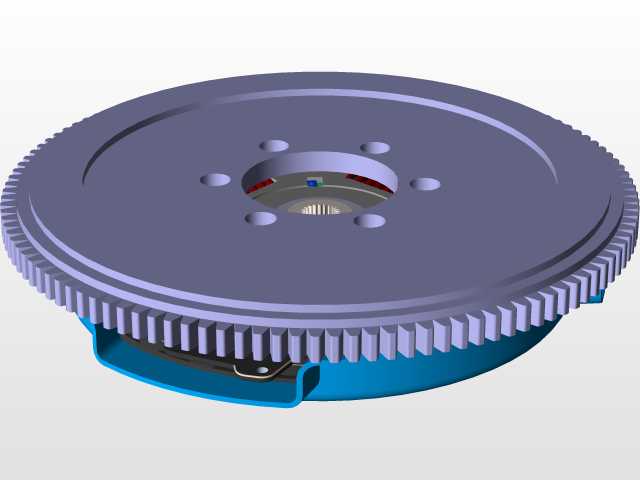

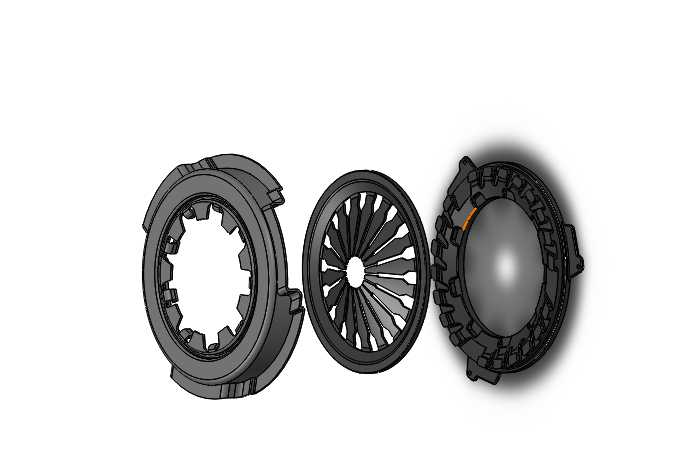

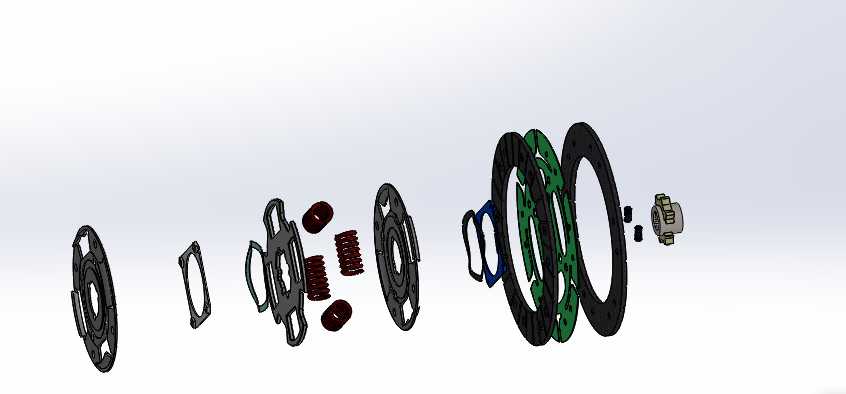

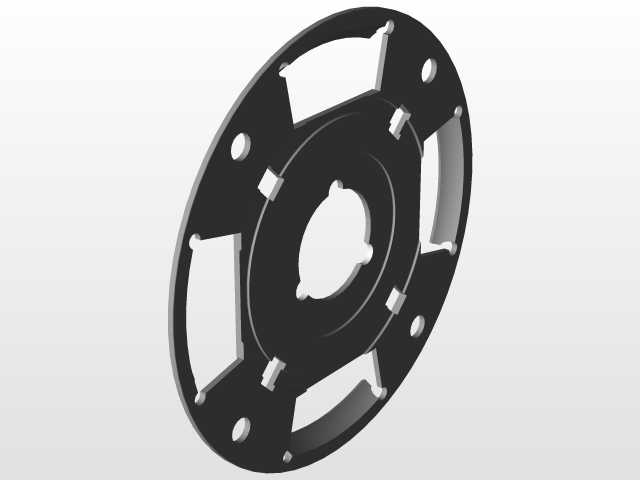

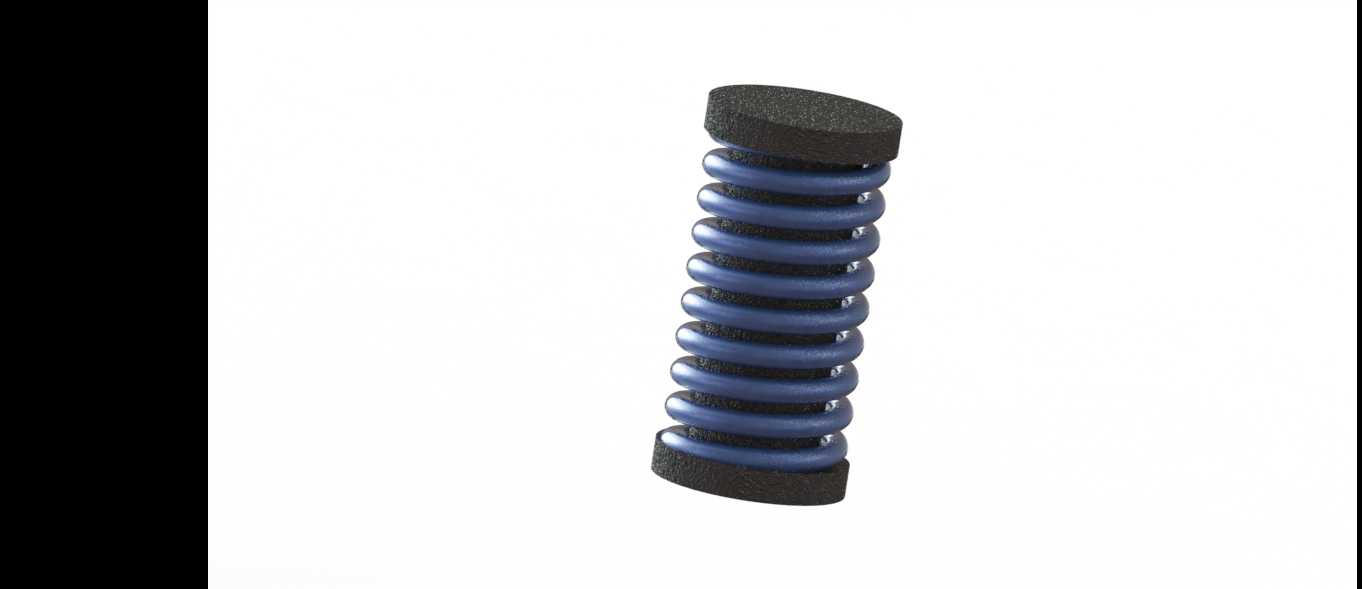

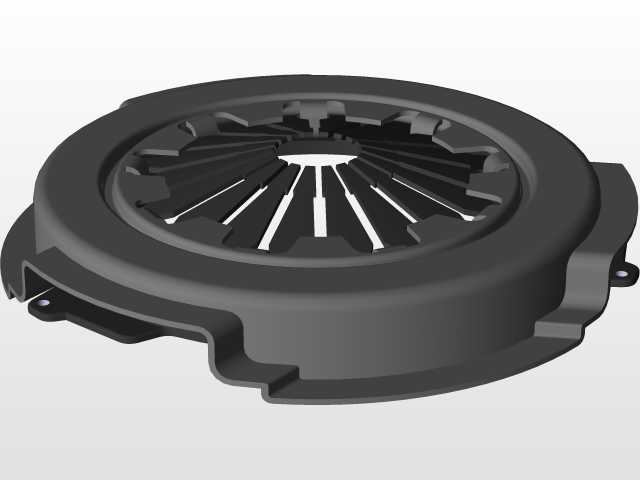

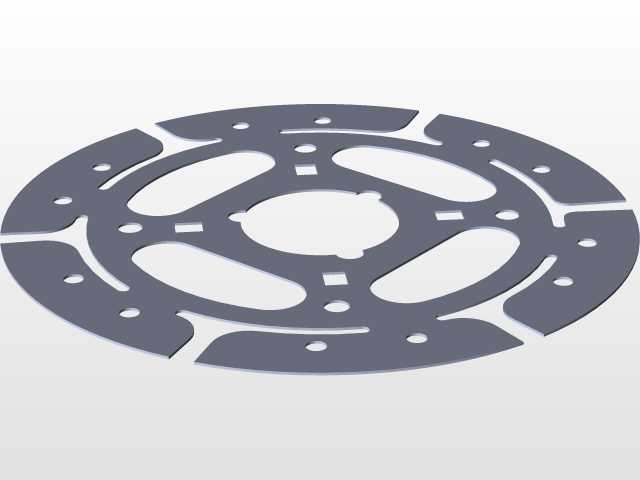

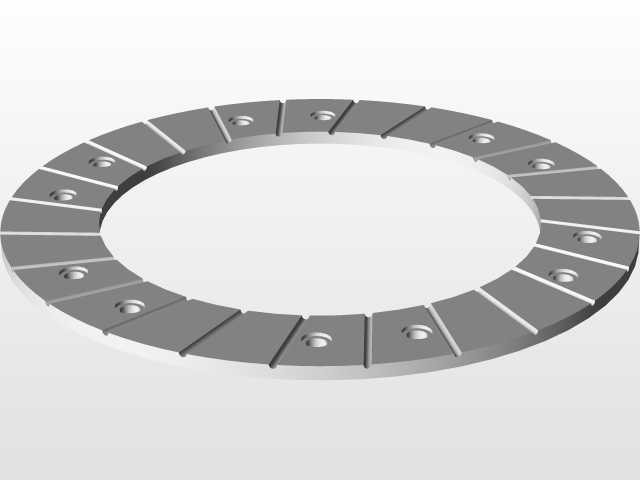

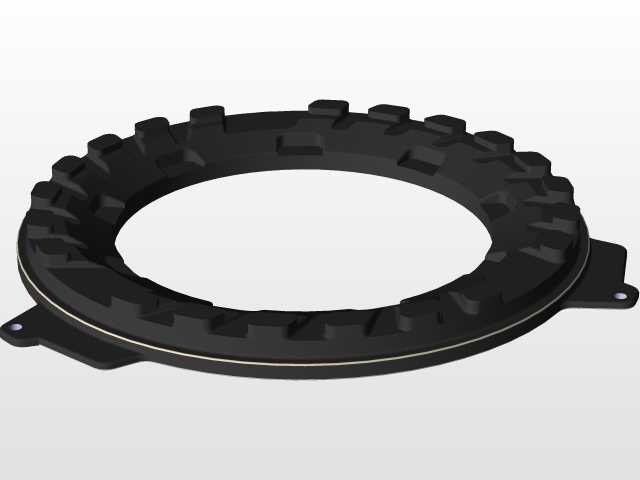

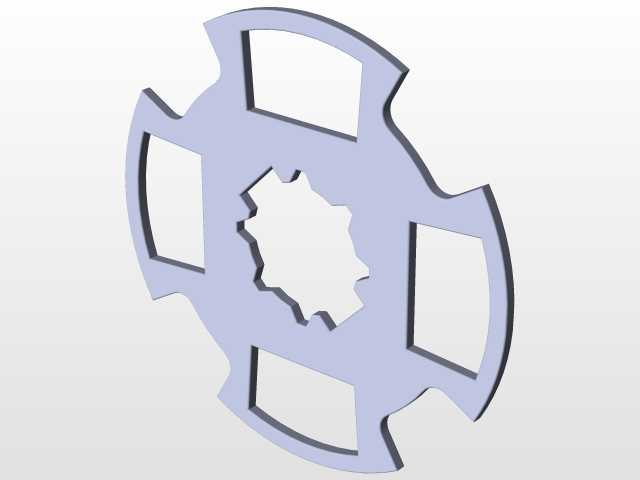

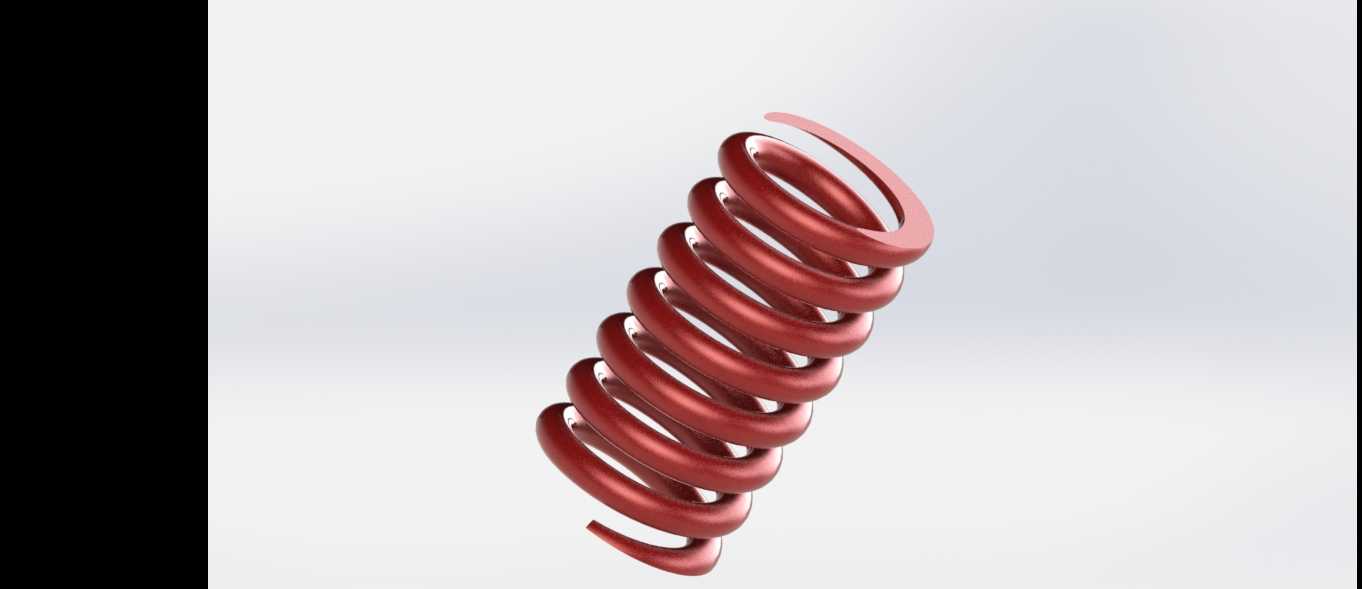

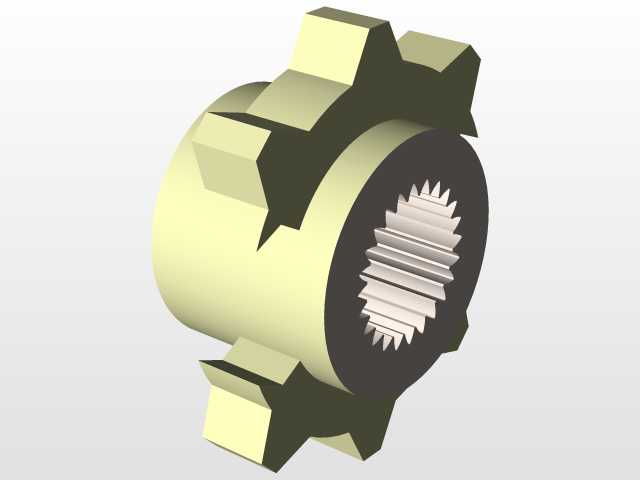

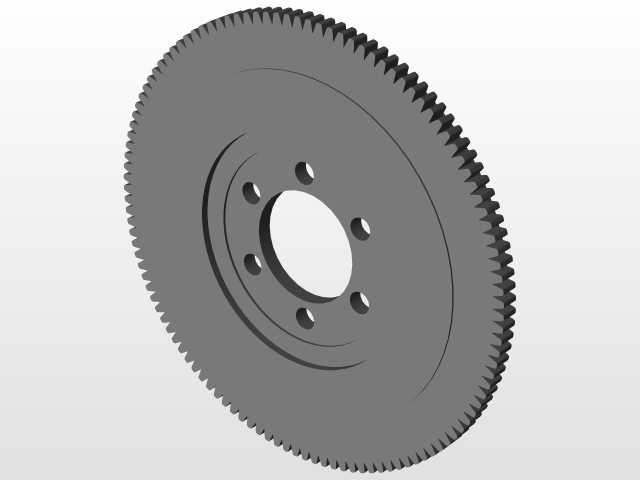

这套离合器结构主要服务于手动挡乘用车辆的传动链路，布置在发动机飞轮与变速器输入轴之间的舱体空间内，日常工况下需要频繁承接动力的接合与切断动作，不管是车辆起步时的平顺动力传递，还是换挡过程中暂时切断动力减少齿轮冲击，亦或是过载时通过打滑保护传动系零部件，都依赖这套结构的稳定工作。从结构拆分来看，整套部件主要由压盘总成、膜片弹簧从动盘、离合器盖三个核心部分组成，设计阶段首先要匹配对应排量发动机的输出扭矩上限，压盘的压紧力参数需要经过反复校核，既要保证全扭矩输出时不会出现打滑丢转，也要避免压紧力过大导致踏板操作力超标，影响驾驶操作的平顺性。膜片弹簧的杠杆比设计是整个结构的核心，相比传统螺旋弹簧离合器，膜片弹簧的非线性弹性特性能让摩擦片磨损到一定限值时，压紧力不会出现明显衰减，同时在分离过程中所需的操作力更小，能有效降低长时间驾驶的操作疲劳。从动盘上布置的扭转减振结构，能过滤发动机运转时产生的扭转振动，避免振动传递到变速器造成齿轮异响，提升整车NVH表现。安装边界上，离合器盖通过周向布置的螺栓与发动机飞轮端面定位连接，安装时需要保证压盘端面与飞轮端面的跳动公差控制在合理范围内，避免接合过程中出现偏磨导致抖动。从动盘通过内花键与变速器输入轴配合，花键的配合间隙需要控制在合理区间，既要保证滑动顺畅无卡滞，也要避免间隙过大导致动力传递时出现冲击异响。压盘的散热结构设计也经过考量，压盘本体上预留的通风槽能在车辆行驶时带动气流带走摩擦产生的热量，避免长时间半联动工况下温度过高导致摩擦片烧蚀、压紧力衰减。日常工况中，离合器需要应对起步时的半联动滑磨、换挡时的快速分离接合、急加速时的大扭矩传递等多种场景，各部件的材质匹配也经过针对性设计，压盘采用耐磨铸铁材质保证高温下的结构强度，膜片弹簧采用优质弹簧钢经过热处理保证长期使用的弹力稳定性，从动盘摩擦片采用耐磨复合材料兼顾摩擦系数稳定性与使用寿命。在结构设计过程中，还需要考虑分离轴承的工作行程，保证分离时膜片弹簧的分离指移动量能让压盘完全松开从动盘，避免出现分离不彻底导致换挡打齿的问题，同时接合过程中压盘的压紧力上升曲线要平缓，保证动力接合平顺，避免起步时出现窜动。
