屋顶成型加工生产线工厂布局方案

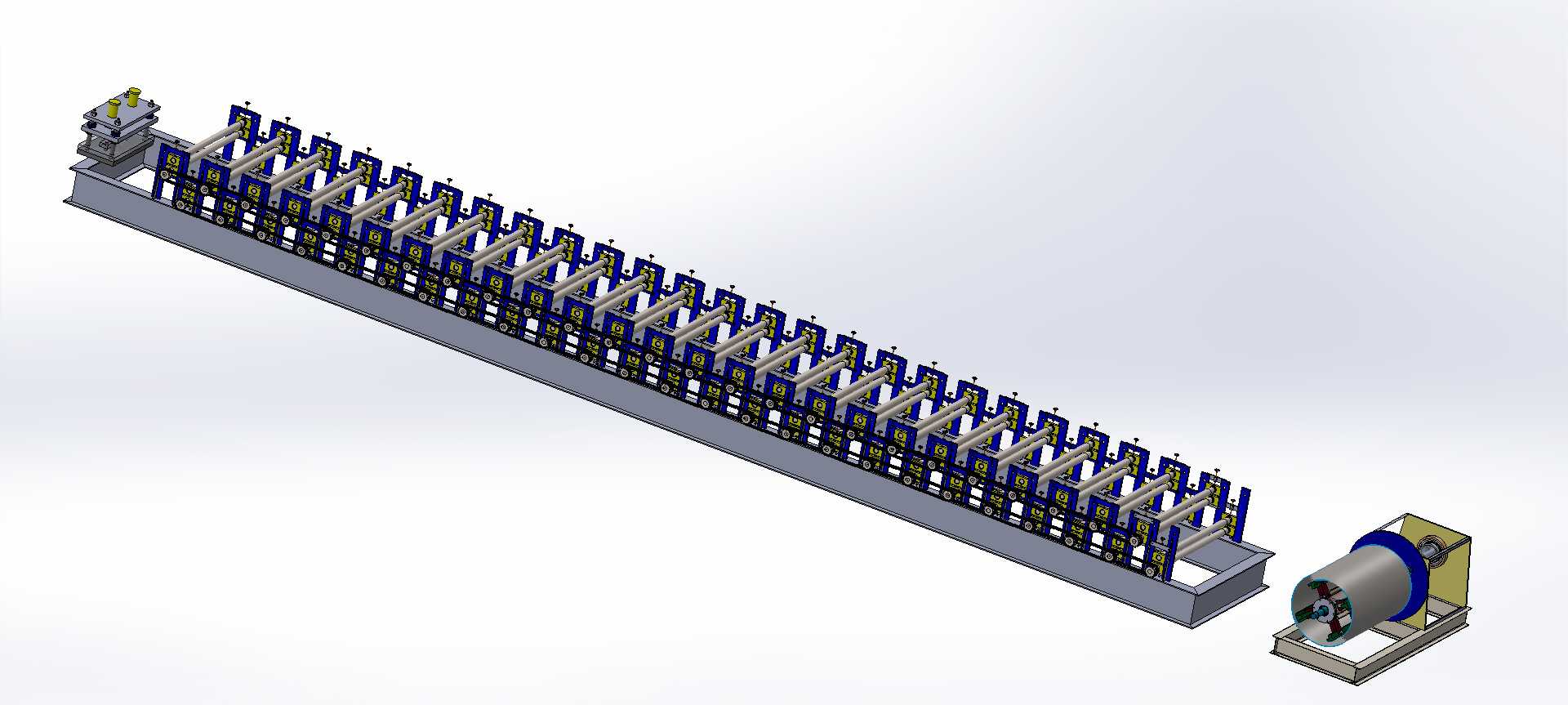

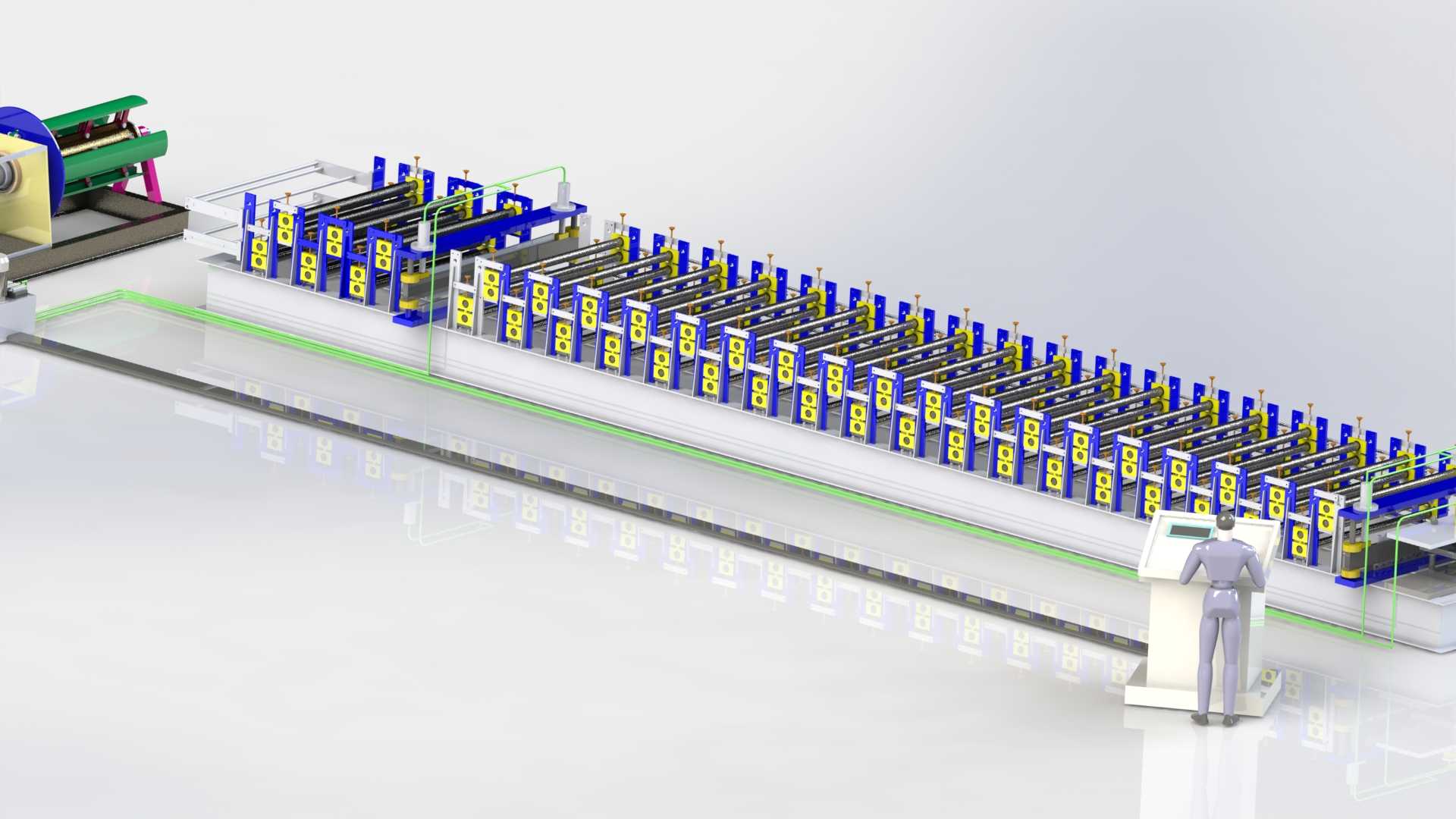

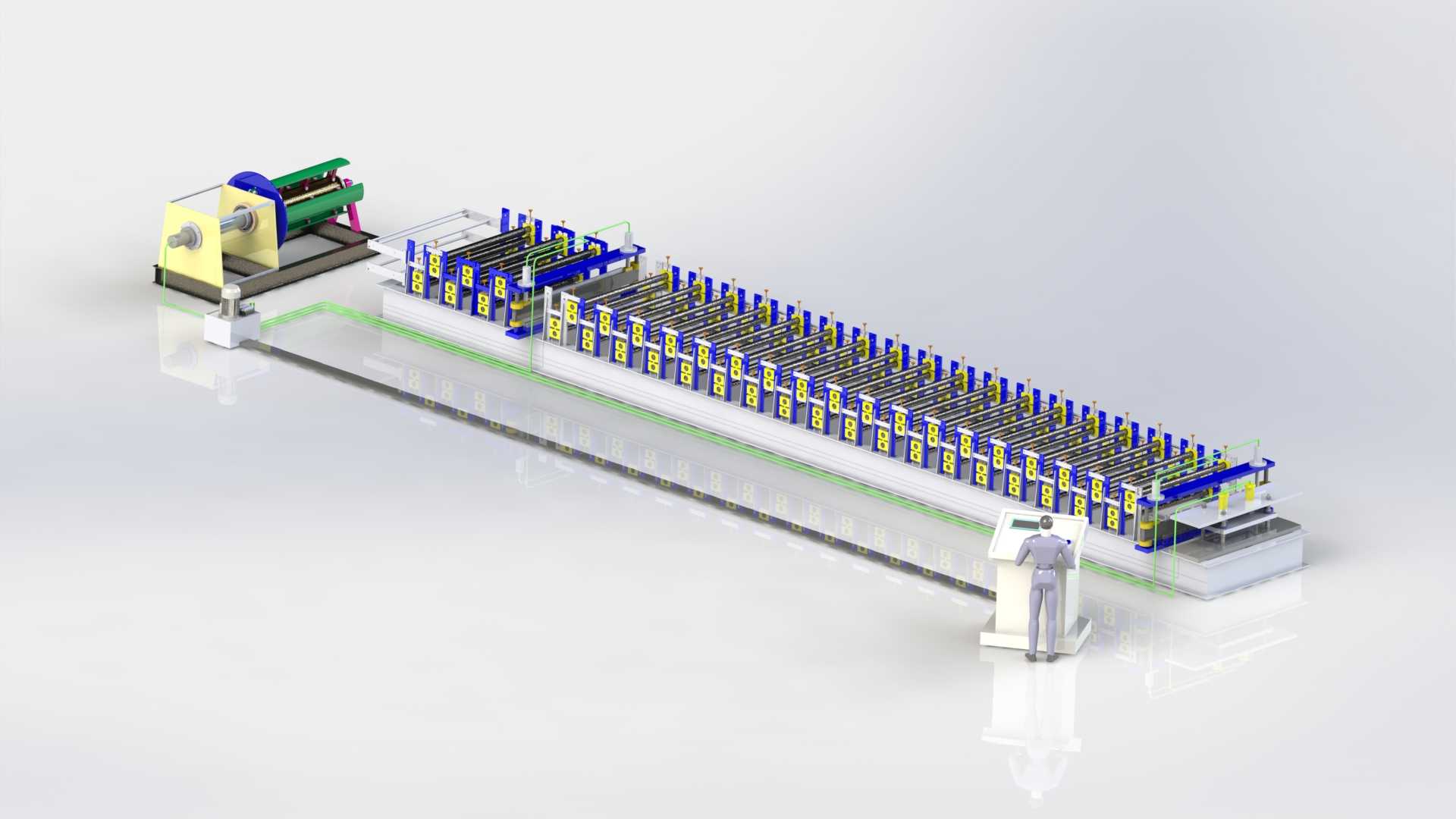

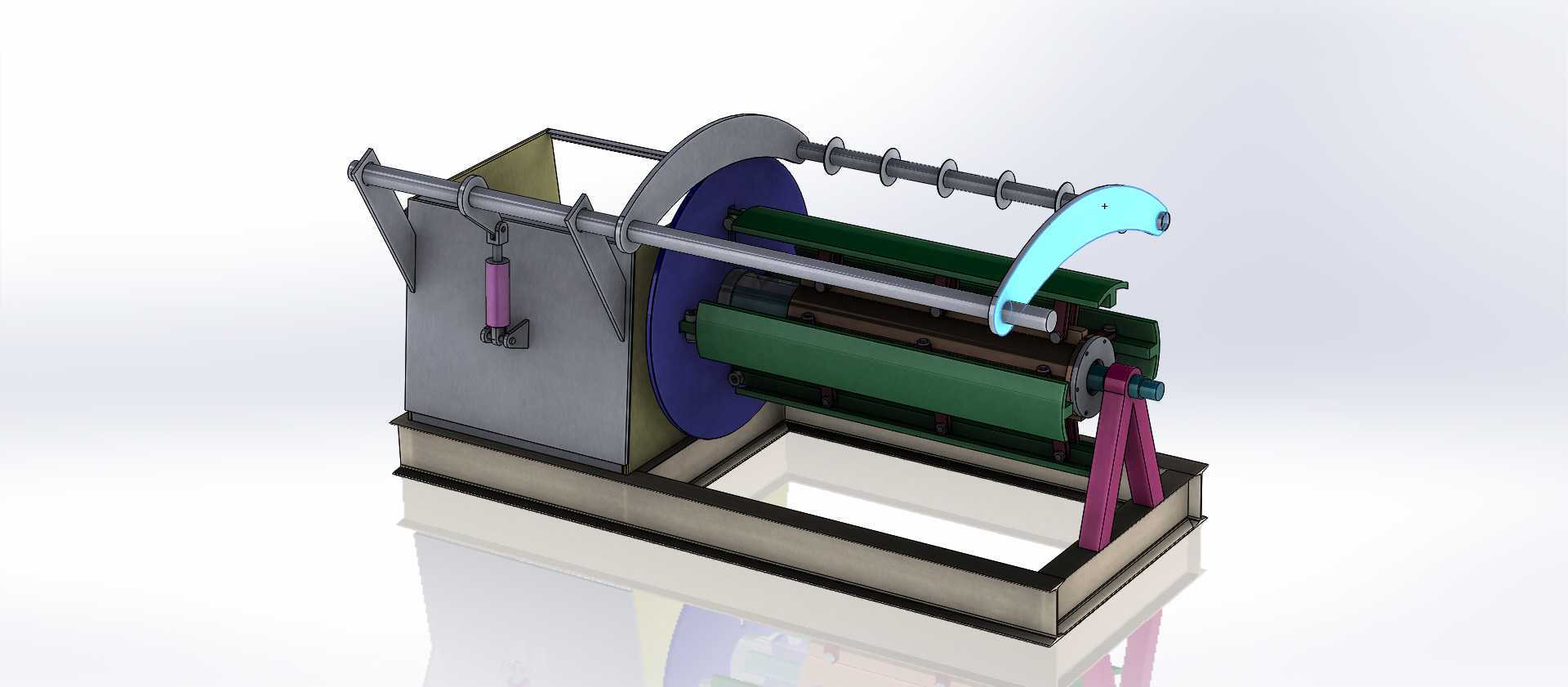

这套三维布局方案针对彩钢瓦、压型金属屋面板的连续化量产场景搭建，覆盖从原料钢卷上线到成品型材输出的全工序链路，适配钢结构厂房内的建材加工产线规划需求，可直接用于厂房基建阶段的设备排布参考、产线动线优化验证。整套产线沿厂房纵向排布，进料端设置开卷机工位，承担钢卷上料、张紧送料的基础功能，开卷工位预留足够的钢卷存放与吊装作业空间，满足叉车换卷、航吊上料的操作边界，避免作业时与周边防护设施产生干涉。紧离开卷工位设置纵切单元，可根据成品屋面板的幅宽需求，对行进中的带钢进行定宽裁切，裁切废料通过侧边导料槽统一归集，纵切工位的辊道做了对中调整设计，可适配不同宽度规格的原料带钢进料，减少带钢跑偏带来的裁切误差。纵切工序后衔接冲压工位，该工位配置多组冲压模架，可完成屋面板的加强筋压型、安装孔位冲裁、端头切边等工序动作，冲床的落料区域预留了废料收集箱的摆放空间，冲压工位的安全防护围栏做了内凹设计，既满足操作人员的上下模作业空间，也不占用主通道的通行宽度。冲压工序后衔接长距离的辊压成型段，该段采用多组并排的成型辊站，通过连续渐进的辊压动作将平板带钢压制成指定截面形状的屋面板型材，辊站之间的传动采用同步链传动结构，保证各辊站线速度一致，避免带钢在成型过程中出现拉扯变形、表面划伤的问题，成型段的侧边设置了走线桥架，用于敷设各辊站的动力线缆、传感器信号线，桥架与设备主体预留足够的检修间隙，方便后期线路维护与辊站更换。成型段末端设置液压联合机工位，承担成品型材的定长切断、成品出料功能，切断动作采用液压驱动，可匹配产线的连续行进速度实现飞剪切断，保证切口平整无变形，出料端设置成品接料台，接料台长度匹配常规屋面板的成品长度，方便成品的码垛转运。整套布局在产线侧边预留了宽度合适的人行检修通道，各工位的操作侧均预留了足够的设备操作、维护拆装空间，操作控制台设置在成型段中段的侧边位置，操作人员可同时观察到前后各工位的运行状态，控制台的摆放位置避开了钢卷吊装的作业半径，也不影响成品转运车辆的通行。建模过程中对各设备的安装地脚位置做了明确标注，可直接用于厂房地面的地脚螺栓预埋定位，各设备之间的衔接高度做了统一匹配，保证带钢在各工序之间行进时无高度差卡顿，产线的整体长度、宽度尺寸适配常规工业厂房的柱距与跨度，不需要对厂房结构做额外改造即可完成安装落地。
