货运车辆后防护及货箱尾部结构设计

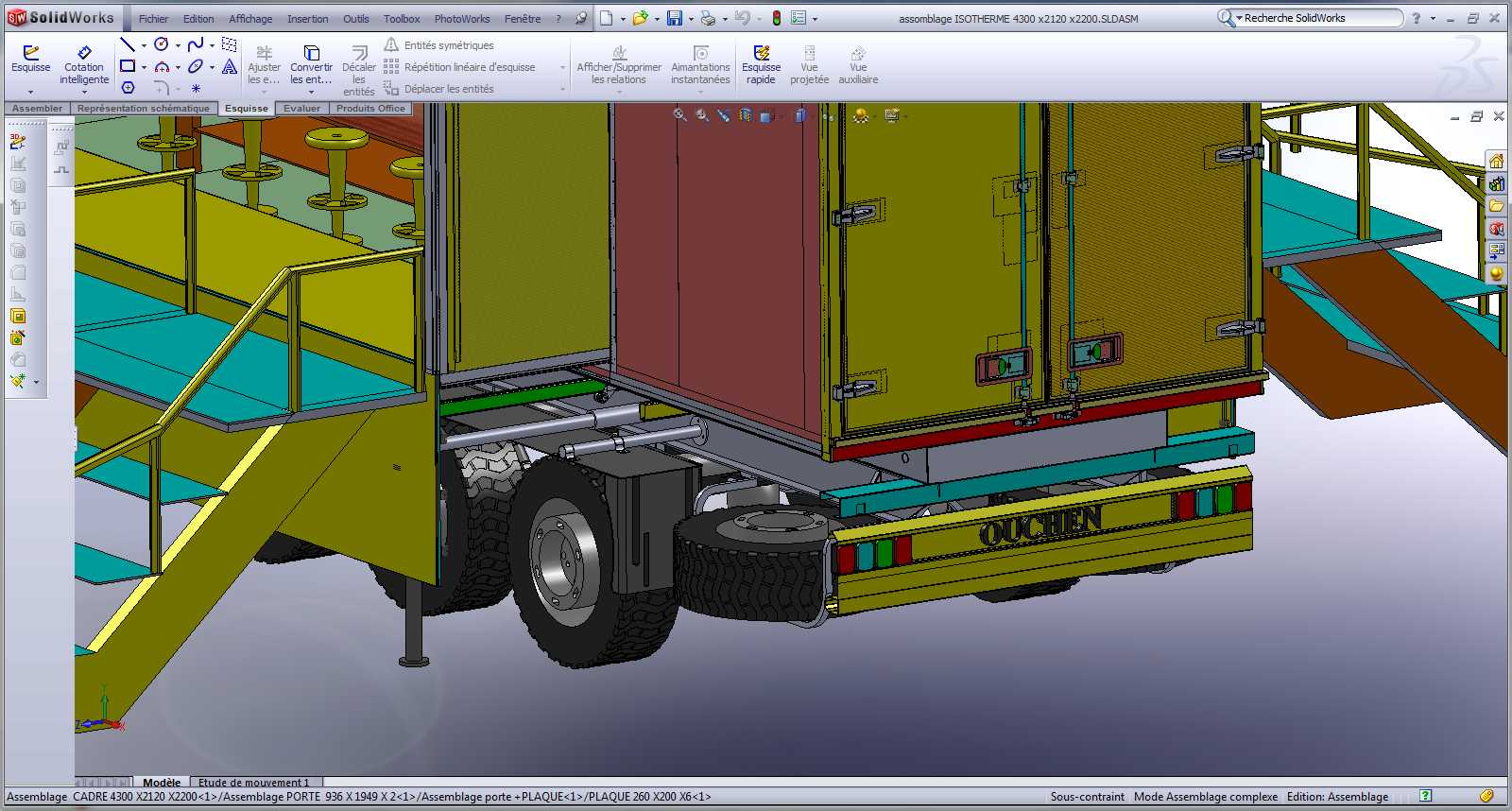

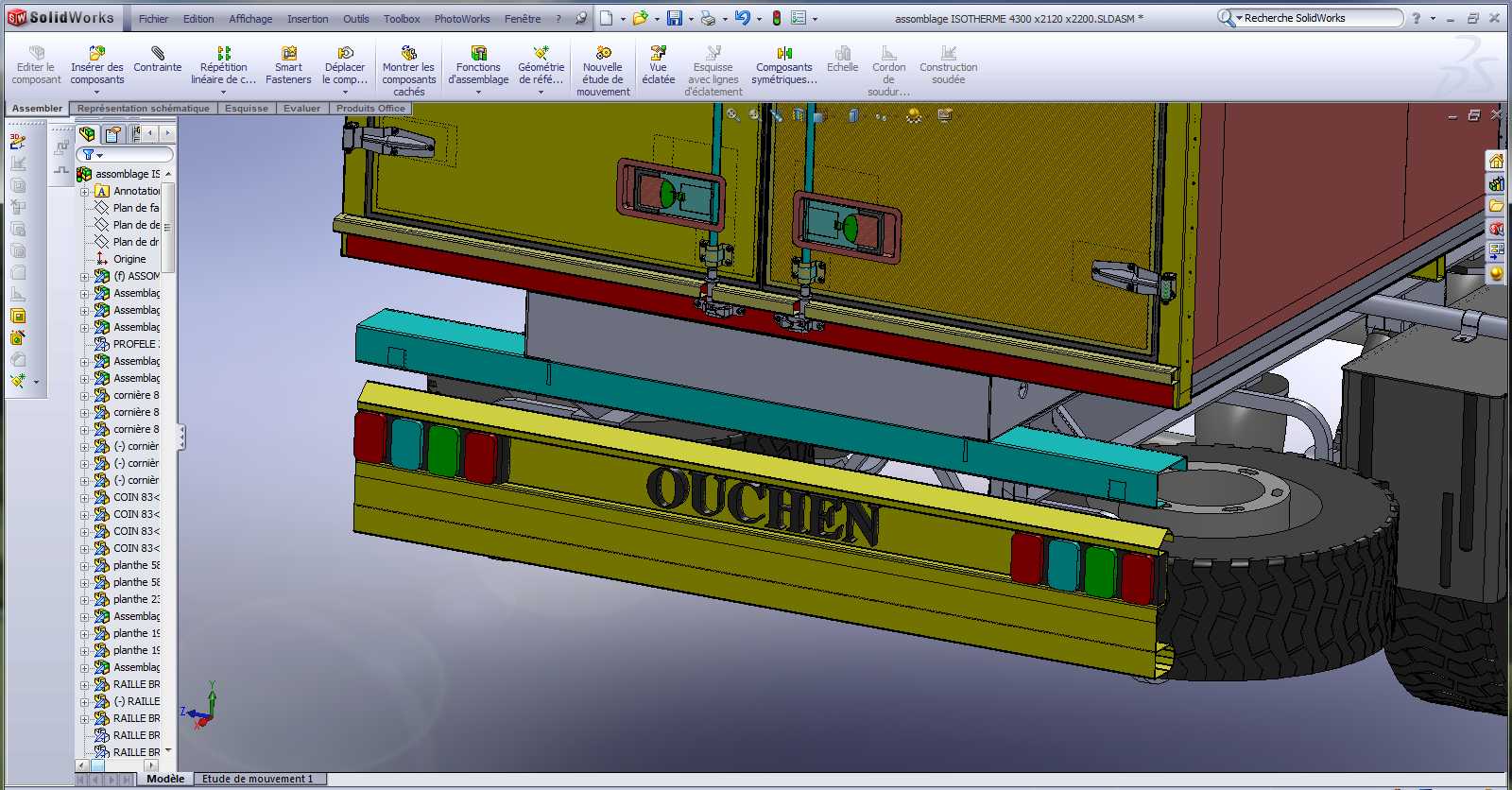

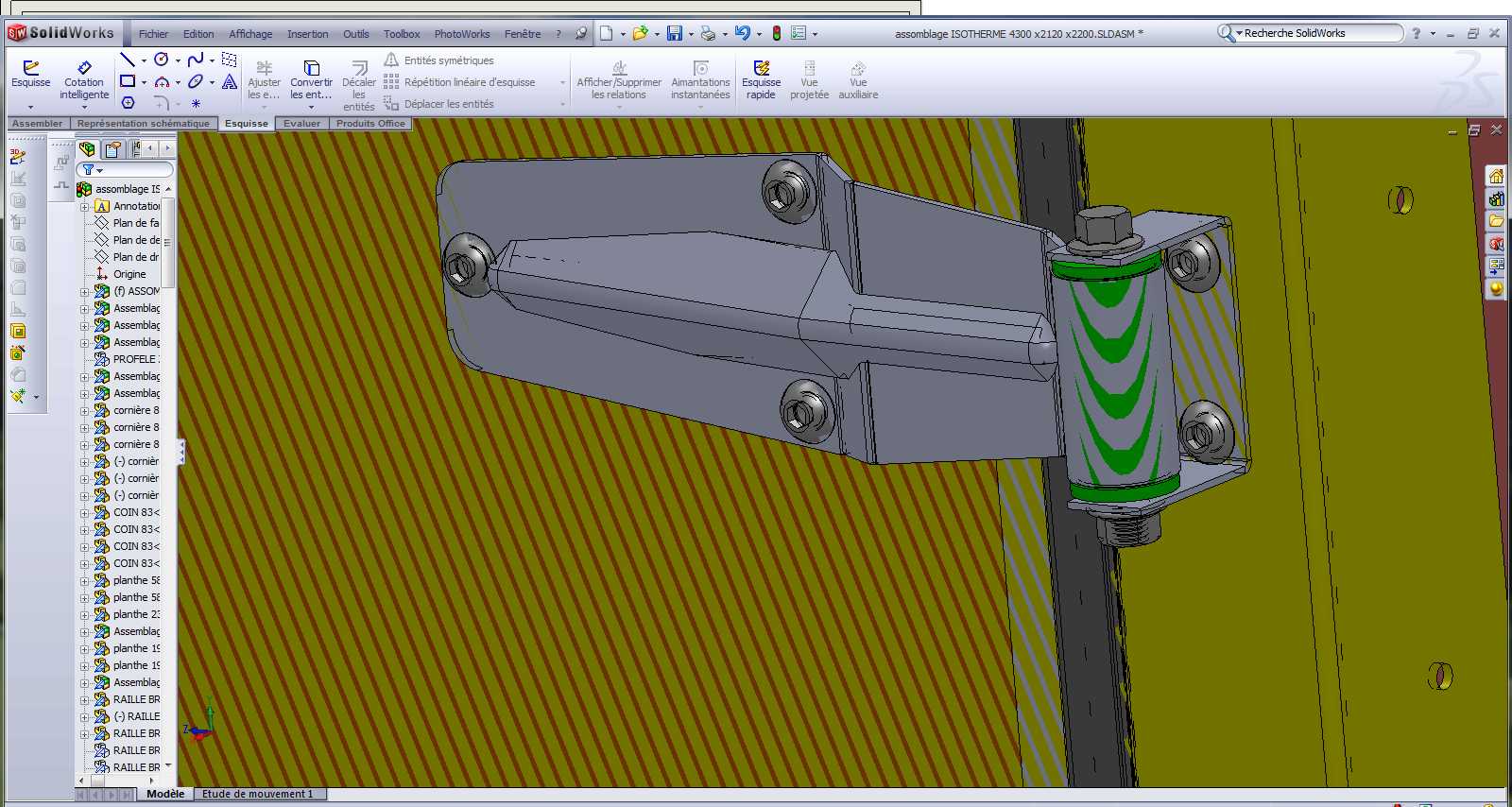

这套结构主要应用于道路货运商用车辆的尾部区域，核心作用首先是满足车辆后下部防护的强制安全要求，避免小型乘用车发生追尾时直接钻入货车底部，同时集成货箱尾门的锁止、密封以及尾部信号指示功能，适配干线物流、城配运输类货运车辆的日常运营场景。从设计逻辑来看，后防护梁采用分层式布局，最外侧的主防撞梁选用冷弯型钢成型，表面做黄黑警示涂装，两端嵌入多组尾灯模组，包含转向、制动、示廓、倒车信号单元，灯组外侧加装橡胶缓冲垫，降低装卸货过程中磕碰造成的灯组损坏概率。主防撞梁上方设置两层横向支撑梁，上层青绿色支撑梁直接连接车架尾部纵梁，承担主要的碰撞载荷传递，中间的灰色安装座用于调整防护梁的离地高度，适配不同货箱高度、不同悬架配置的车型，保证防护梁下边缘离地高度符合安全规范要求，同时避免车辆通过起伏路面、坡道时防护梁发生剐蹭。货箱尾门采用双开式结构，门板内部设置压型加强筋，边缘粘贴整圈密封胶条，防止运输过程中雨水、扬尘进入货箱内部，每扇尾门配置上下两组锁止机构，锁舌采用不锈钢材质，配合门框上的锁扣实现多点压紧，锁具外侧设置防护盖板，减少泥水、灰尘进入锁体造成卡滞，尾门铰链采用加厚钢板冲压成型，铰链轴套选用自润滑铜套，降低长期开合过程中的磨损量，延长部件使用寿命。设计过程中优先考虑安装兼容性，所有连接支架都预留了长圆孔安装位，可适配不同宽度的车架尾部尺寸，不需要对原车车架做额外打孔焊接，降低改装过程中的工作量，同时所有外露金属部件都做了对应的防腐处理，防撞梁、支撑梁采用喷塑工艺，螺栓等标准件选用达克罗表面处理，适配雨雪天气、融雪剂路段等复杂运营环境的防腐需求。结构的安装边界充分考虑了车辆后悬的尺寸限制，整套尾部结构突出车架尾部的距离控制在合理范围，不会超出车辆外廓尺寸限值，同时预留了后牌照安装位、后反光标识粘贴区域，满足车辆年检的外观要求，防护梁的静态承载能力经过校核，能够承受法规要求的水平推力，碰撞时可将载荷均匀传递到车架两侧纵梁，避免局部应力集中造成车架变形。
