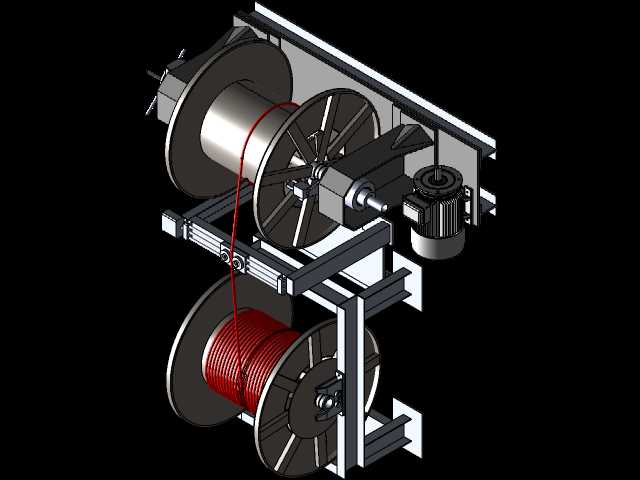

双盘收卷式线缆缠绕收线设备结构

该设备主要面向线缆、金属线材、细钢丝绳等成卷物料的生产后道收卷工序，常见于电线电缆加工厂、五金线材生产车间、漆包线生产班组的工位配套，可替代人工完成线材的整齐排布收卷，避免散线、乱线导致的后续放线卡顿、线材弯折损伤问题。设备采用上下双盘位布局，上方为待收卷的空盘安装工位，下方为满卷收料工位，配套的排线导向机构沿水平导轨做往复直线运动，可根据收线盘的幅宽调整往复行程，保证线材在盘具上逐层均匀排布，不会出现局部堆线、侧边塌卷的情况。驱动部分采用独立电机搭配减速传动结构，输出扭矩匹配常规中小线径的收卷负载，传动链路直接连接收线盘主轴，减少中间传动环节的动力损耗，同时可根据线材的实际线速度匹配收卷转速，避免拉细线材或者收卷过松的问题。整体框架采用型材拼接式结构，安装时可直接通过底部框架的安装孔固定在车间工位地面或者配套工作台面上，横向安装边界预留了电机、排线导轨的检修空间，日常维护时无需整体拆解设备，即可完成传动部件的润滑、导向轮的更换操作。设计过程中优先考虑了盘具更换的便捷性，收线盘的主轴固定端采用快拆式锁紧结构，操作人员无需借助大型工具即可完成空盘与满卷盘的更换，适配行业内通用规格的工字收线盘，无需单独定制配套盘具。排线机构的导向轮采用耐磨材质加工，轮槽弧度匹配常见线径的圆弧过渡，避免线材经过导向轮时出现表面刮伤、镀层脱落的问题，导向轮的安装支架预留了调整间隙，可根据实际线材的走线角度微调导向轮的俯仰位置，保证走线过程中线材始终处于轮槽中心位置，不会出现脱槽卡线的故障。设备的走线路径从进线端到收线盘全程无锐角结构，所有过线位置均做圆角过渡处理，针对细径漆包线等易损伤线材的收卷场景，也能保证线材表层绝缘层不受破坏。整体结构的重心集中在底部框架位置，满卷状态下设备不会出现侧倾风险，高速收卷时的振动幅度控制在合理区间，无需额外做混凝土基础固定即可平稳运行。
