人体工学线性操作手柄结构设计

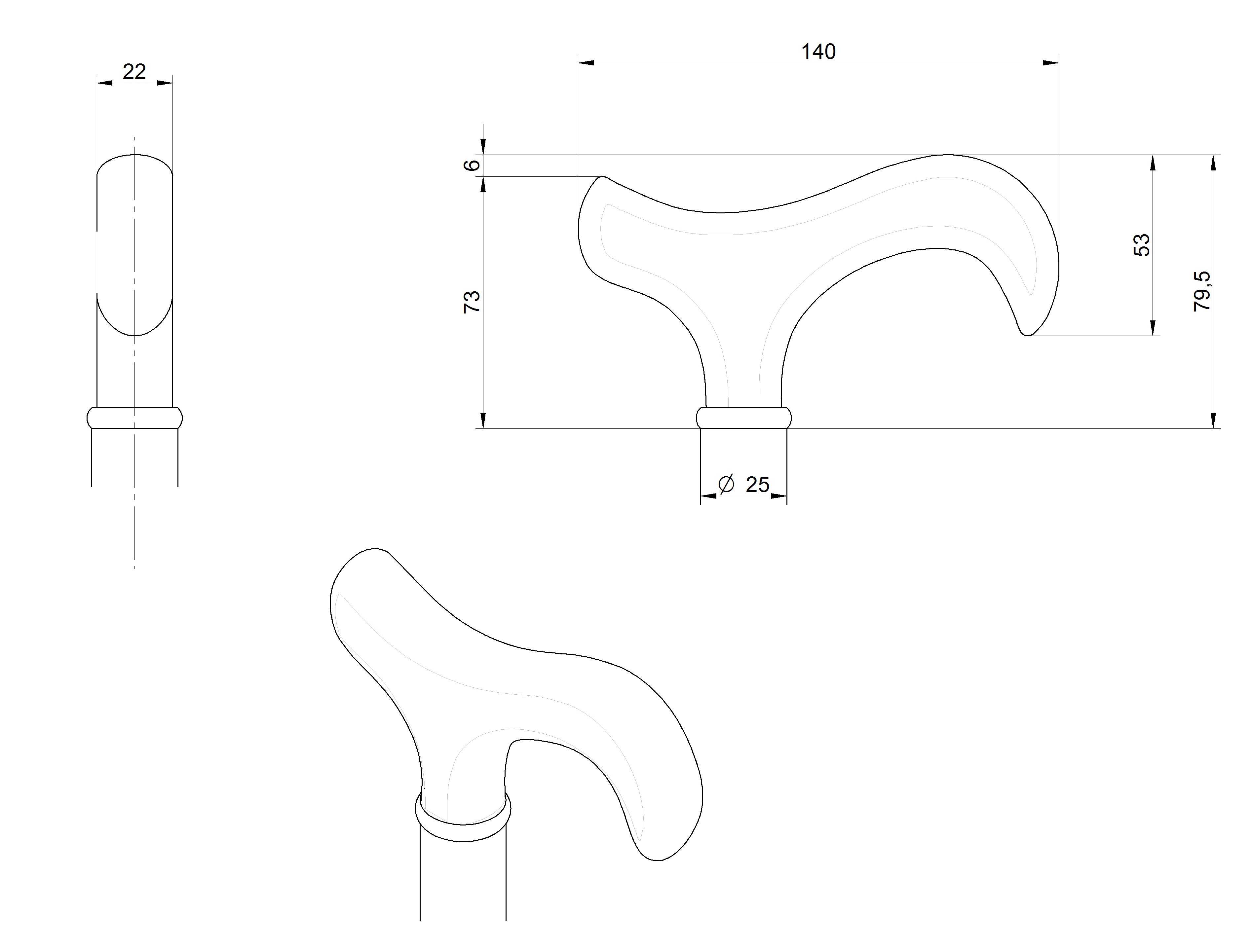

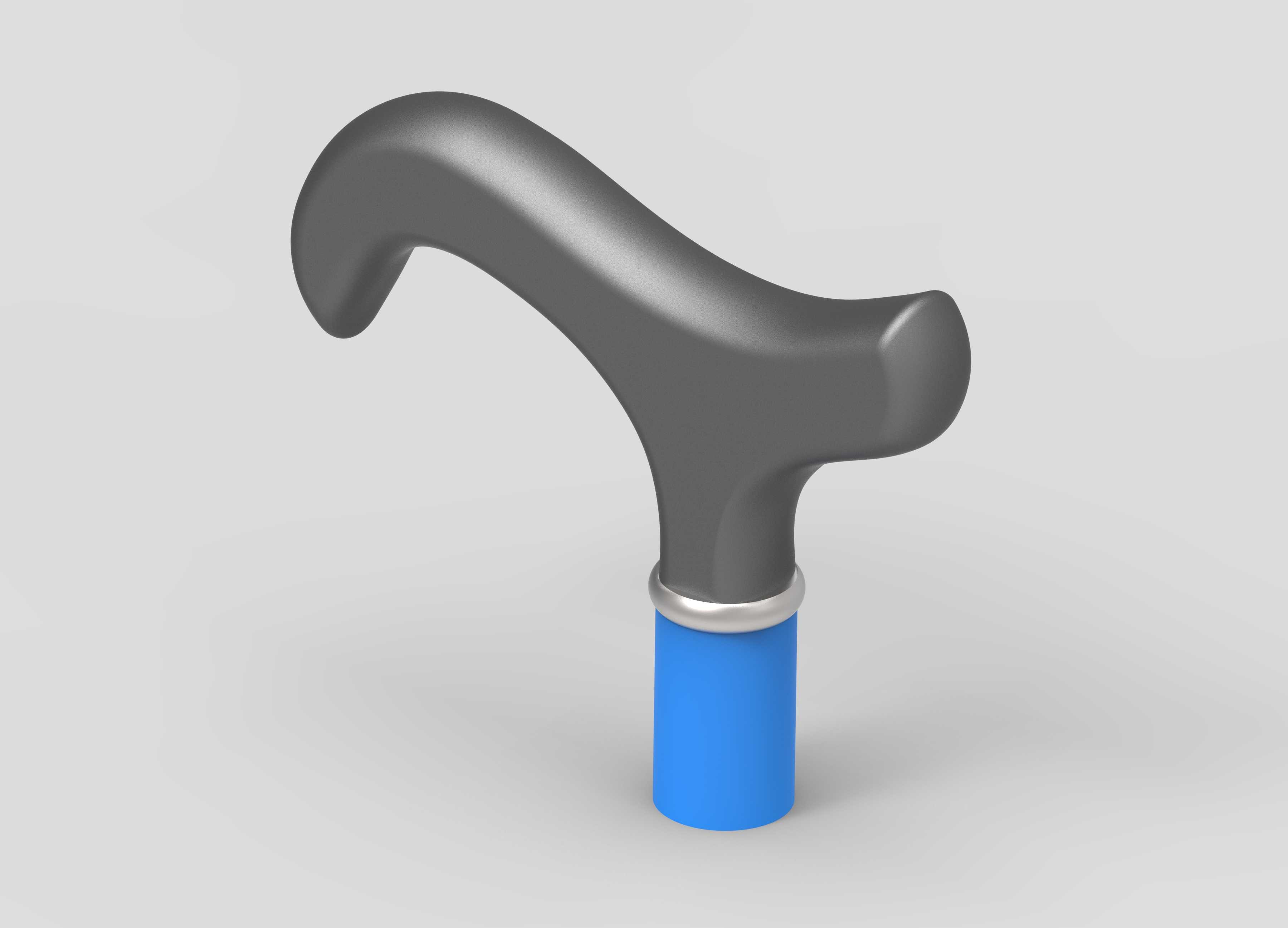

这款人体工学线性手柄主要应用于各类手动操作设备的执行端，常见于康复辅具、手动调节工装、家用五金工具、医疗辅助器械的握持操作部位，作为人手与设备机构之间的力传递接口，承担操作力输入、操作方向引导的核心作用，直接决定长时间操作下的握持舒适度与力传递效率。从结构设计来看，手柄整体采用弯弧过渡的握持曲面，没有尖锐棱角，所有曲面衔接处均做了大圆角顺滑处理，握持段的截面轮廓贴合人手自然抓握时的掌面弧度，拇指与其余四指的施力位置做了对应的曲面凹陷适配，避免长时间握持时出现局部应力集中硌手的问题，能够有效降低连续操作带来的手部疲劳感。手柄下部的连接段采用圆柱直柄结构，外部设置金属限位衬圈，既可以作为握持位置的下限位，避免操作时手滑向连接部位夹伤，也能增强手柄主体与安装杆之间的连接强度，承受较大的侧向掰动载荷时不会出现连接处断裂的问题。安装边界上，下部圆柱连接段采用标准圆柱配合尺寸，可直接插入对应内径的金属安装管内，通过顶丝或者粘接、过盈配合的方式完成固定，不需要额外加工复杂的安装结构，适配多数常规手动杆件的改装与替换需求，安装时仅需保证连接段插入深度满足轴向载荷要求即可，不需要复杂的对位操作。设计过程中优先考虑了人手自然抓握的姿态角度，握持段的弯曲角度匹配人手腕部自然放松时的角度，操作时不需要刻意扭转腕部即可完成施力，能够减少腕部关节的额外负荷，尤其适合需要频繁推拉、掰动操作的场景，比如手动调节支架、助行器扶手、手动阀门操作手柄、工装夹具锁紧手柄等场景。从受力特性来看，手柄主体的壁厚分布做了针对性优化，握持施力的核心部位壁厚更大，承受主要弯曲载荷的弯弧过渡处做了内部加强筋结构，在保证整体重量轻便的前提下，满足常规手动操作的强度要求，正常使用下不会出现断裂、变形的问题，外部曲面的弧度设计也能让握持时的压力均匀分布在掌面，避免局部压强过高造成的操作不适。连接部位的金属衬圈采用过盈装配的方式与手柄主体结合，既可以分散连接位置的集中应力，也能作为装饰件区分握持段与安装段，视觉上层次更清晰，同时也能避免安装时手柄主体被安装管端面刮损，提升装配后的外观完整性。
