龙门式手动升降工业搅拌装置结构设计

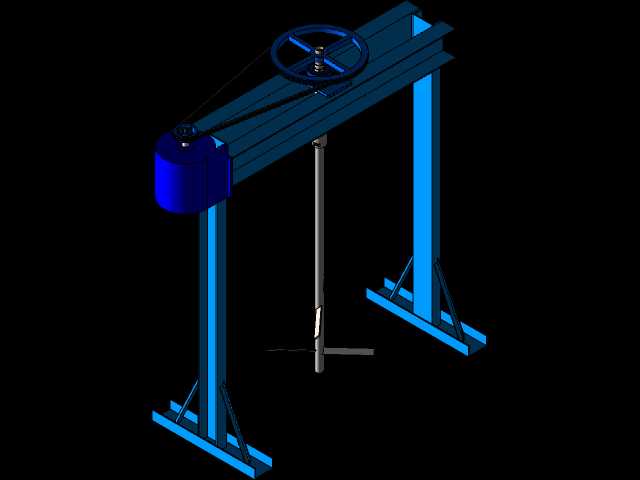

这款龙门式搅拌装置的三维结构，针对中小批量物料混合工况做了适配，常见于化工助剂调配、小型建材浆料拌合、污水处理药剂混配这类需要灵活调整搅拌深度的作业场景，区别于固定工位的大型搅拌设备，它的龙门双立柱支撑结构可以直接跨置在敞口料桶、储槽上方，不需要额外做复杂的地基预埋，适配不同高度的常规敞口容器，安装时只需要保证两侧底脚的水平度，将底脚通过膨胀螺栓固定在作业地面或者配套的移动台架上即可，两侧立柱的间距预留了足够的操作空间，方便作业人员更换容器、清理搅拌桨残留物料。

从功能设计上看，顶部的手轮结构连接升降传动副，转动手轮就可以带动搅拌主机沿立柱导轨做垂直方向的升降调整，行程覆盖常规100L到500L敞口容器的深度范围，作业时可以根据物料液位高度灵活调整搅拌桨的浸入深度，避免搅拌桨空转或者触碰到容器底部造成设备磨损，搅拌主机侧置在横梁的滑动座上，动力输出端垂直向下连接搅拌轴，轴端的桨叶采用折叶式结构，运转时可以同时产生轴向和径向的物料流，避免混合死角，针对低粘度到中等粘度的流体、固液混合物料都能实现均匀拌合。

设计过程中优先考虑了手动调节的操作便利性，手轮的直径做了适配性选型，转动时的操作力控制在单人可轻松操作的范围内，升降位置带有自锁结构，调整到目标高度后不需要额外插销固定，就能保证搅拌作业过程中主轴不会出现下滑偏移，两侧立柱和横梁之间采用斜撑加固，抵消搅拌作业时产生的径向振动力，避免设备运行过程中出现晃动，底脚的支撑面做了加宽处理，进一步提升整机的稳定性，即使搅拌桨在高转速下作业，整机的振幅也能控制在允许的工程范围内。

从安装边界来看，整机的横向宽度适配常规车间通道的通行尺寸，不需要对现有作业场地做大规模改造，搅拌轴的同轴度在结构设计时做了公差约束，避免高速运转时出现轴系摆动，各连接部位的紧固件都预留了防松设计，适配长时间连续作业的工况需求，日常维护时只需要定期对升降导轨、传动螺纹部位做润滑，检查搅拌桨的紧固螺栓是否松动即可，不需要复杂的维保流程，对于没有配置大型固定搅拌生产线的中小作业场景，这类结构的搅拌装置可以灵活适配多工位的换产需求，降低设备投入成本的同时，满足不同物料的混合作业要求。
