低执行规格双料斗袋式除尘装置结构

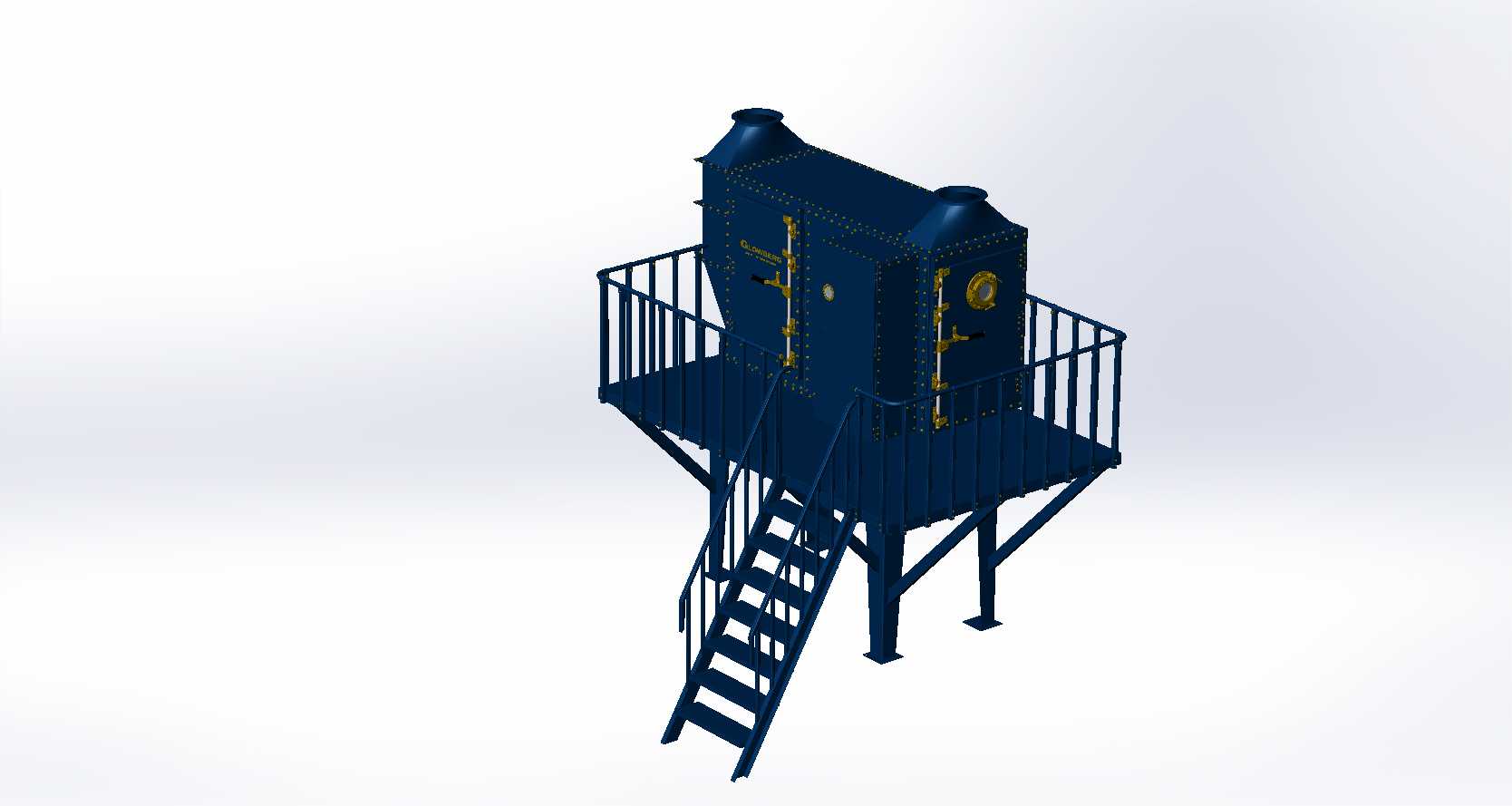

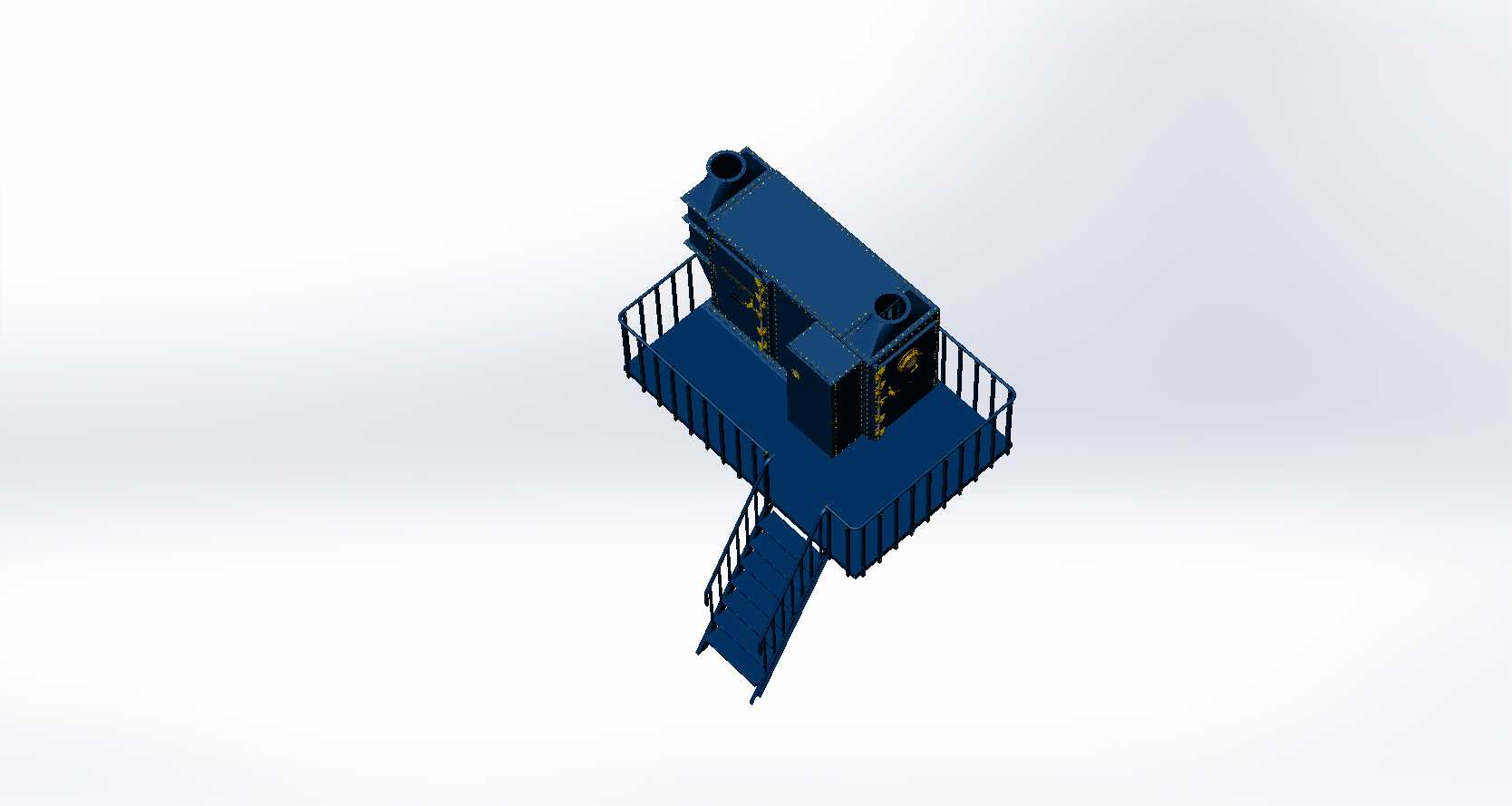

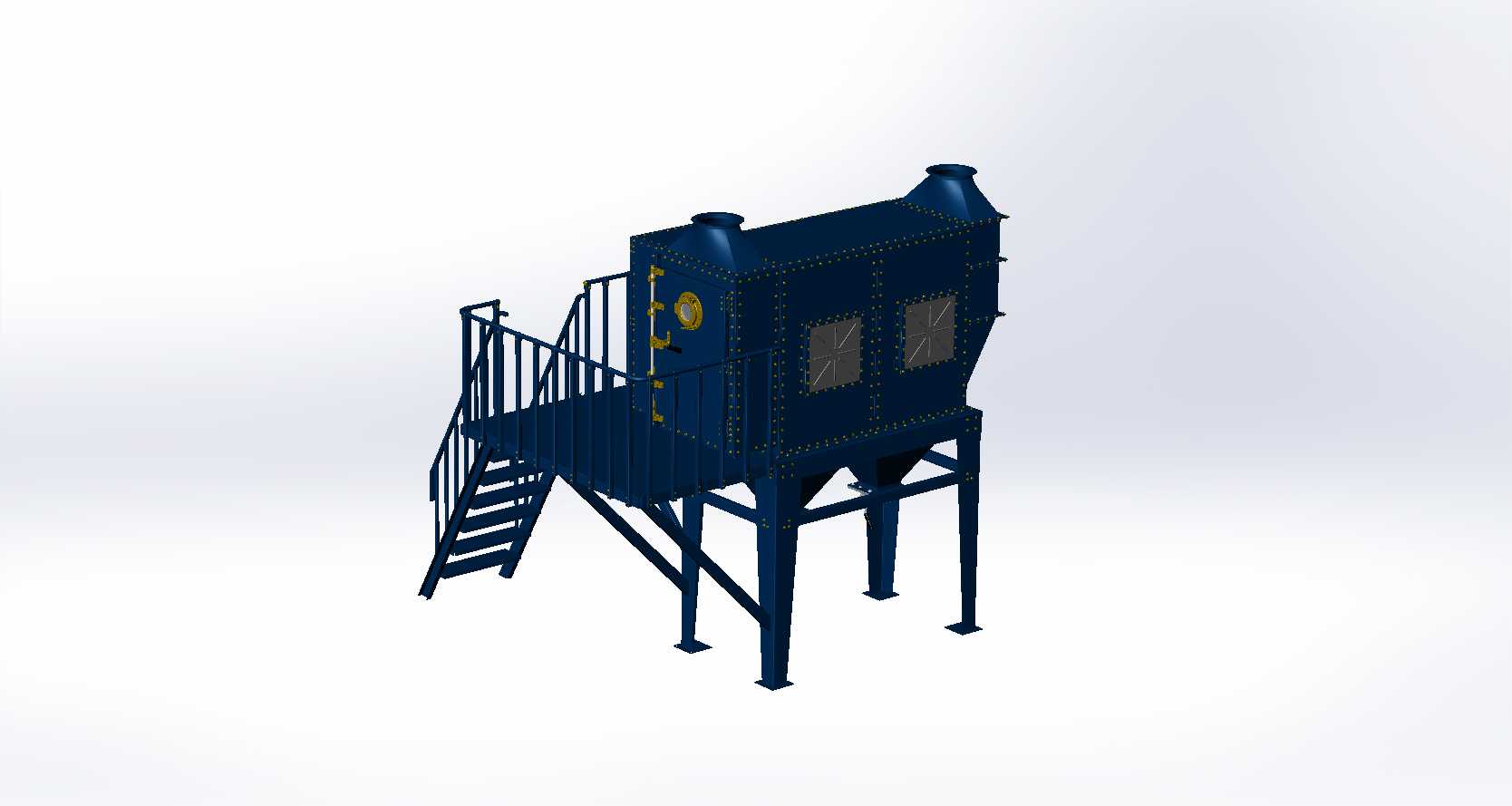

这款双料斗结构的袋式除尘装置，主要面向存在爆炸性粉尘产生的加工车间场景，常见于金属打磨、木材加工、粮食储运、粉体混料等产尘工位的末端粉尘收集处理，适配低执行等级的防爆合规要求，整体未设置内部复杂构件，壳体外部预留了对应接口与操作点位，方便现场根据实际工况选配滤袋、喷吹组件等内件。从结构布局来看，设备主体采用方箱式承压壳体设计，顶部设置两个带锥度的出气接口，可直接对接厂区排风管道，侧面预留检修门与观察视镜，日常运维时无需拆解主体壳体即可完成滤件更换与内部积尘检查。设备配套的操作平台采用型钢焊接框架，平台周边设置1.2米高的防护栏杆，斜梯踏步采用防滑花纹钢板制作，梯段角度符合工业操作平台的安全规范，操作人员可通过斜梯直达设备顶部的检修区域，完成顶部阀门操作与部件维护。支撑腿采用H型钢制作，底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，安装时需注意平台边缘与车间墙体、周边管线的安全距离，预留足够的检修操作空间，设备整体荷载均匀分布在四根支撑腿上，基础浇筑时需对应核算静载与运行振动荷载，避免长期运行出现基础沉降。料斗部分采用双斗分流设计，可将过滤沉降的粉尘分两路导出，适配不同的卸灰阀安装需求，壳体外部的管路接口预留了标准法兰连接位，可直接对接压缩空气管路、差压检测装置，无需现场二次开孔加工。设计时充分考虑了爆炸性粉尘环境的壳体强度要求，壳体板材厚度满足低压承压需求，所有外部连接件均做等电位连接点位预留，方便现场做防静电跨接，避免静电积聚引发安全风险。由于未设置内部构件，该结构可作为通用除尘设备的外部壳体框架使用，设计人员可根据实际处理风量、粉尘特性灵活配置内部滤袋数量、喷吹系统布局，大幅缩短非标除尘设备的设计建模周期，平台与支撑结构的参数化布局也方便根据现场安装高度做快速调整，适配不同车间的层高与管线排布要求。
